家装配电箱是否每个回路的零线都要接在零排上？

配电箱中的零线如何接？取决于用什么样的分路开关。

先来了解一下有哪些开关品种？配电箱中的开关主要采用的是断路器与漏电保护器。

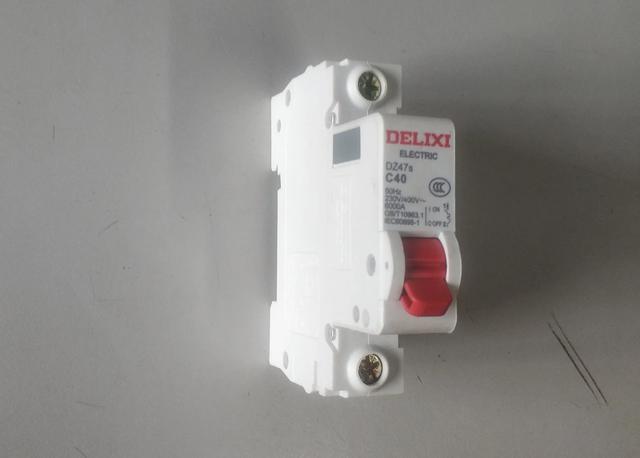

断路器又叫空气开关，简称空开，是一种具有短路与过载保护功能的开关电器。家用的是断路器大家族中的微型断路器，它的特点是做成18mm宽的单极（只能控制一根线）开关如下图。

再根据需要组合成2极、3极、4极的断路器，又由于极的首字母是P，因此又有1（单）P、2P、3P、4P的叫法。

还有一种也是18mm宽，但能同时控制火线与零线的1+N（双进双出）断路器，如下图。

漏电保护器简称漏保，又叫漏电保护开关或漏电开关，是在上述断路器上拼装漏电保护模块组合而成，因此又叫漏电断路器，学名剩余电流动作断路器。如下图

图中上面一款是2极断路器组合漏电模块，下面一款是1+N（双进双出）断路器组合漏电模块。

可见，除单极断路器外，其余的1+N（双进双出）断路器与各种漏电断路器，都是可以控制两根线的。

在配电箱中，如果总开关用漏电断路器，分路开关就可以用单极断路器，如下图。

单极断路器只接火线，各分路的零线就都集中接到零线排上，这就是题主所问的情况。

如果分路开关采用了1+N（双进双出）的断路器，开关上可同时接上火线与零线，

就不需要零线排了。

还有总开关用2极断路器，分路开关用漏电断路器的，同样不需要零线排。

因此只有当配电箱中的分路开关，采用单极断路器时，才需要把各路零线集中接到零线排上。但无论采用何种断路器，都需要地线排，各路地线都要接到地线排上。

家装配电箱是否每个回路的零线都要接在零排上？

大家好，我是专注家居和装修知识分享的家居杂坛。在这里，我会尽可能的把我所知道的一些知识分享给大家，希望大家能够支持！

我们每个人的家中几乎都有一个家庭的配电箱。但是可能很多朋友，对自己家里的配电箱并不是很熟悉。配电箱内到底哪些配置？内部开关是如何来进行接线的？现在有朋友问这样一个问题：家装配电箱是否每个回路零线都要接到零排上？下面家居杂坛来给大家详细的分析一下这个问题。

• 零排的作用是用来接零线，使电路形成回路，来保证电器的正常工作。一般来说，零排都是直排，也就是呈直线形状布置的。零排在安装的时候，零排的下部必须安装绝缘子，保证零排不与金属的箱体直接的接触。
• 零排在配电箱内安装的位置，一般都是在配电箱的左侧。但是随着配电箱配置的一些变化，现在在家庭配电箱内零排安装位置，大部分出现在配电箱的上侧或者是下侧。在一般的情况下，零排可以根据我们的使用情况来选定位置，但是有些特殊情况是不能够任意改变的。

• 零排在接线的时候，如果主开关的零线也接到零排上的话，那么就可以这么说，零排的上口接线是主开关下口的零线。我们可以这样认为，就是零排下口的引出线都可以看成是是主开关下口的零线的一个分支，并且这些所有的零线通过零排以后都处于一种并联的状态。
• 既然零排是用来接零线的，所以说零排它主要面向的就是1P的断路器。也就是没有接零线端子的那种断路器，像这种断路器的回路来提供零线。

• 地排是用来连地线用的。地排的作用是形成接地，最后形成保护。也就是说如果回路中某处的电器出现漏电，漏电电流会通过地线接到地排，然后通过地排在流向接地系统，这样一个保护的作用。
• 地排在以前它的形状都是两端向下弯曲的。但是现在有由于技术发展，很多的地排也出现了是水平的。地排在配电箱内安装有两种方式：第一种是直接安装在配电箱箱体上，与箱体接触；另外一种也是跟零排一样，也是跟箱体绝缘的，但是它要有一根铜编织线与箱体在连接在一起。
• 地排是与箱体进行直接连接的，另外它的作用就是为家里所有的插座回路或者是灯的地线回路提供一个地线。例如我们家里的常见的三脚插头中，最上面的那一个插头就是家用电器的一个接地的地线。就是为了防止电器或者线路发生漏电，而起到一个保护作用的电路组成部分。

• 因为在很多的朋友的意识当中，就是无论是零线，还是地线，它们连接的都是零排和地排。那么零排和地排最终都是接地的。为什么就不能够接在一起，而在家庭中是分开的呢？
• 其实零线和地线确实都是要接地的，但是它们接地的目的是完全不同的。零线的接地，是在变压器的中性点进行的接地，这样可以使零线变成中性线。如在我们家庭中的单相电路中，中性点与接地装置进行连接，而取得大地的一个相对的参考的一个电位，就是零电位；中性线一般也称之为工作零线。而地线就是指的纯粹的接地线，在配电箱内，它主要是为了防止漏电而起到的一个保护作用的，它也叫做保护零线。

• 配电箱内每个回路的零线是否需要接在零排上，这个不是取决于零排，而是取决于配电箱内开关的类型。这里所谓开关的类型，其实说白了就是这个开关的接线类型。在具体的一点说就是开关进线和出线各有几个接线端子，能接哪些线来确定的。
• 我们以常见的1P的空气开关为例。这种1P的空气开关,以前的家庭中非常常用，这种1P的空气开关的进线端和出线端都是只有一个接线端子，那么它的进线端就是接到火线的进线，而出线端就是接到火线的出线，那么零线就没有地方接了。所以说此时它的零线是需要接到零排上去的。

• 再例如家庭中常用的另外的一些开关的型号，1P+N、2P的空气开关等一些开关，以上的所有的这些开关，它们的进线端和出线端都是各有两个接线端子。例如进线端的两个接线端子，一根是用来接火线的，另外一根就是用来接零线的。那么出线端同样也是如此，一根接火线，另根接零线。所以说这个回路中的火线和零线都接在了开关的上面。那么此时零排上就不需用在接零线了，此时零排就没有作用了。
• 再来说一下我们家庭配电箱内开的地线的一些情况。如果是按照最新的《民用建筑电气设计规范》设计的室内配电箱，那么配电箱的进线肯定都是三根线，一根火线，一根零线和一根地线，这里是说的家庭用电的单相电。那么此时肯定的火线和零线都是接在总开关的上口，地线就是接在我们上面所说的地排上。而家庭中其余所有回路的地线，都是接到配电箱内的地排之上。

• 家用配电箱内的元器件主要有这些：第一个就是滑轨，滑轨是用来安装空气开关或者是漏电保护开关的。第二个就是开关，控制和分配电路的。它们都是安装在滑轨之上的。第三个就是零排和地排。
• 目前阶段，家庭中配电箱有零排的已经很少有人使用了。基本上是使用的都是没有零排的。这是由于现在配电箱内开关的配置已基本上取代了1P的开关。大部分家庭都是使用的1P+N、2P的开关，这样零排就没有作用了。而且这种配置比使用零排的配置，在安全性上来说要高很多。

关于家用配电箱内每个回路都是否都需要接在零排上，家居杂坛个人给出的观点就是，回路零线是否接在零排上取决于配电箱内开关的配置。如果是1P的开关，零线是需要接在零排上，除了1P的开关以外，其它的所有的开关的零线都是接在开关的下口，不需要接在零排上。希望我的回答能够对大家有所帮助！如果大家还有更好的方案和建议，也欢迎大家分享出来，以供我们共同交流探讨学习，谢谢大家！

家装配电箱是否每个回路的零线都要接在零排上？

家装配电箱是否每个回路的零线都要接在零排上？

1⃣️零排就是配电箱中，并联在一起的接线柱，它的一端连接零线，一排多个螺丝孔分别连接家庭中各分路的零线回路接点，统一由一根零线进总闸产生回路。

2⃣️输入家庭配电箱的有三根线（一火、一零、一地）地线的叫地排，它不与火和零相通，是单独从地排一根根通向各路三线插上桩头的。

3⃣️家用配电盒的总闸可用漏保代替，它的优点是一有漏电瞬间切断个全家电源（一火一零），这样全家各分路只要以1P空开代替开关。

4⃣️如果总闸以空开代替，那各分路就得以漏保代替，哪一路有漏电都不会影响全家各路停电。

5⃣️国家对用电严加管理，杜绝了事故的发生，对零排的问题，不要为省几公尺线而分路零线不入零排，因为零线分路控制便于暗线查找和维修，这就是回答的主题！

谢谢你的阅读🙏！

家装配电箱是否每个回路的零线都要接在零排上？

家装配电箱接线是否每个回路的零线要接在零线排上？

答：不一定，这要根据家装电线的配置和配电箱内的选择的断路器来接线。对于2P的带漏电和不带漏电的断路器均都是单独接在断路器的输出桩头上。除非是单级1P的断路器，需要把回路的零线接在零线排上。

但是，对于PE保护接地，都是接在PE端子排上的。

下面给大家一份家装配电箱的接线图，希望对有类似需要的人有一点帮助。

知足常乐2018.6.8与上海。

家装配电箱是否每个回路的零线都要接在零排上？

零排

在解决问题之前，我们先要搞清楚什么是零排——它就长成下面这样▼

配电箱里的零排属于分线排，顾名思义，就是起到分线的作用——那我们家里的户箱举个例子，有很多根零线都是直接从主开关接出来的。但如果把它们都直接接到主开关上，数量又太多，接不下了，怎么办呢？

于是零排出现了，从主开关引出一根零线接到零排上，再从零排上引出的电线，效果就相当于直接接在主开关出线端了。

当然不是啦~是不是需要从零排上取零线，要看这个回路的开关——

比如上面这个开关，它只有一组接线柱（上下各一个）。接线时，火线是必须要接到接线柱上的，那零线怎么办呢？就只有从零线上取了。

所以说，只有1P空开，需要配合零排使用。

其它的开关，比如1P+N空开、1P漏电、2P空开、2P漏电等，都是有两组接线柱▼

接线时，零线和火线都可以接到开关上。这种开关所控制的回路，零线直接从开关负载端取即可。

这些开关进线的零线从哪里来呢？当然是从主开关的负载端引出来的——刚才我们说过从主开关负载端引出零线相当于从零排上引出零线，所以如果你偏要从零排上引出来，也不是不行，至少使用效果是一样的。

但是零排引的出线一般都直接接到负载上，规范的做法中，是不能引到下一级开关的。

家装配电箱是否每个回路的零线都要接在零排上？

话不多说，知己直接切入题主的问答。家里的PZ30箱接线到底是否需要每个回路的零线都接在零线排上？

知己的回答是，不一定。这要根据家里PZ30箱的断路器配置来接线。对于2P开关或者1P加N开关不论是带漏电和不带漏电的断路器，都应单独接在断路器下口的两个输出端头上。这样也方便以后维修，如果某处回路出现问题那么在进行线路维修检测时，只需要断掉出问题回路，而不会影响其它回路的用电。而如果两匹空开只接火线，零线接零线排上就会存在一定的安全隐患，这样断开开关时零线无法断开，若零线电位上升，对人有一定的危险。如果使用的是漏电保护器，那么负荷侧的零线不经过漏保直接接在零排上根本就送不上电。所以最好是用双极开关，零线火线都通过开关。

那么是不是零线排就没有用了呢？答案一样是否定的，如果PZ30箱里有单极1P的断路器，就必须要把回路的零线接在零线排上。1P断路器也有显而易见的优势，他可以减少电箱容积，在回路较多情况下，2P空开会占用很多配电箱容积，如果配电箱容积不够大肯定需要接入1P开关。
