火线与零线的电压跟火线与地线的电压是否相同？

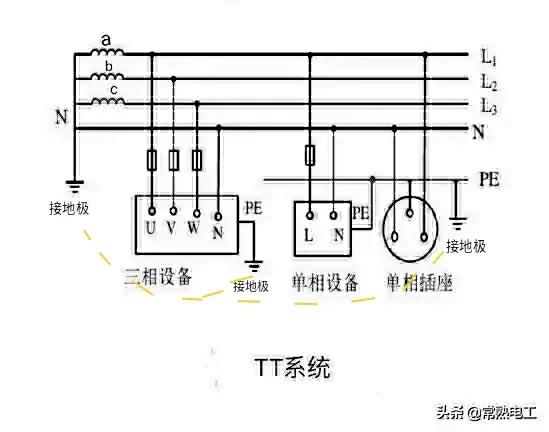

这有必要先了解一下低压配电系统中零线与地线的关系，如图

TT系统主要用于分散供电，在农村普遍应用。a、b、c是变压器3个低压线圈，其首端引出3根相（火）线L1、L2、L3，尾端连接在一起组成中心点N，并引出中性线（零线）N，中性点接地。该系统的特点是用电设备外露可导电部分（外壳）单独接地，同一建筑物内的用电设备可共用接地极。

可见TT系统的的保护接地线（地线）PE是通过大地与变压器中性点连通的，图中黄虚线表示接地极之间连通。

因此火线与零线N之间的电压与火线与地线PE之间的电压是相同的，实质上都是火线与中性点之间的电压，也就是火线与大地之间的电压，因为中性点是接地的，此时零线与地线之间无电压。

但当3相负荷不平衡时，零线N上有不平衡电流，零线就有电压降。那么火线与零线之间的电压与火线与地线之间的电压就不同了，此时零线与地线之间有电压。不过这个电压差很小，通常只有几伏。

在TN－C系统中，中性线N与保护地线PE是合并的，组成保护接地中性线PEN，不存在题主的问题。

在TN－C－S与TN－S系统中，中性线N与保护接地线PE是分开的，但在起始端两者是连通的，只是连接位置稍有不同。显而易见，火线与零线N与火线与地线PE之间的电压是相同的，同样当零线有电流时，这两个电压就不相等。

火线与零线的电压跟火线与地线的电压是否相同？

火线叫“相线”，零线叫“中性线或N线”，地线也叫“PE线”；火线与零线之间的电压叫单相电压，一般为220V，由于三相负荷不平衡，零线有电流，所以零线对地有电压，火线与零线的电压差就不是标准的220V，会比这个数值小一点，三相对零线电压都会有微小不同，这就是要求尽量做到三相负载平衡的原因！

还有一种情况，就是断零（零线中断）时，单相回路负载小的回路，火线对零线的电压为190V；单相回路负载大的回路，火线对零线的电压为35V，出现这种情况一定是发生了断零故障，一定要把零线更换或将整个导线更换，杜绝触电和电气火灾的事故隐患！

地线与大地相连，正常情况下它的电位始终为零，因此火线与地线的电压始终保持220V，只有在发生接地故障时，地线会与大地存在电位差，这就是要做等电位连接的原因，目的是为了让地线与大地电位相同，从而使接触故障回路的人不被电击！

结论：火线与零线的电压跟火线与地线的电压是不同的，存在着根本的差别，要明白零线与地线是绝对不一样的，概念是不同的！

火线与零线的电压跟火线与地线的电压是否相同？

理想情况下火线与零线电压跟火线和地线电压数值是一样的，虽然数值一样，这两根线是不能混用的。

在电源的星形连接中我们一般将从绕组的首段引出的导线称为相线，将三个相线的连接点也就是中性点引出的导线称为中性线。

相线也就是我们常说的火线，而在国标GB16895中定义中性点接地后引出的导线被称之为零线，用N表示。

地线是保护线，我们常用PE表示。

当三相负载平衡时，火线与零线电压就是我们说的相电压数值为220V，但是当负载不平衡或者零线断开，相电压就不再是220V了，这也是为什么零线带电的原因。

，因为地线有效接地，火线与地线之间电压是220V。

为了安全，零线和地线是不能混淆使用的。

火线与零线之间电压和火线与地线电压在理想情况下是一样的，但是实际情况往往大小不一样。以上是我的回答，有错误之处欢迎指正！

火线与零线的电压跟火线与地线的电压是否相同？

在电气供电系统中，火线是相线在单相220V线路中的俗称。

零线是由发电机三相绕组中的二次侧三线相接后的中性点，引出后接入大地，有这根线接一根线出来。这根线和三相线的线路形成电器回路回流电流。在电气供电系统中称为PEN线。

地线是由中性线接出后，在电路系统中每间隔一定长度就再次引入大地。不作为电器回路使用的，电气供电系统中称为PE线，PE保护线。

正常用电情况下，相线间电压为380V；相线对零线为220V；相线对地线为220V。

这也正是为什么，我们用手触碰零线没有被电的感觉的原因。因为零线和地线的源头其实是同一根线。它们只间没有电压，单独情况下也没有电流。

零线在电器回路中才有电流。由于地线没间隔一定距离就要将电流引入大地，因此地线不会与相线形成电气回路正常使用。

在家用电器中地线常常被忽视或者弃用，这是很危险的用电方式。

因为当用电器漏电时，漏电电流没有去处，就会停留在用电器上。这样就会增加用电人的触电风险。

火线与零线的电压跟火线与地线的电压是否相同？

发电机一般由定子三个定子绕组构成的，它们三个独立绕组各相差120度电角度。引擎(原动机)带动2对绕有线圈加激磁电流作为磁极不断向同一方向旋转，便产生380伏一450伏标称范围电压。其中三个定子(电枢)线圈中六个线头，三个线头相连，成为发电机中的零线也称中心工作迴路线。另外三根定子(电枢)线为火线，对中心线(零线)测得是220伏，三相火线对量是380伏。

现在要说明的是火线与零线(工作线)是属于真正工作中220伏

电压，作为迴路电流。如果是三相火线单独与保护地线得的是假性电压，很接近与工作线中的电压，因为它有一定电阻值，压降很大，不能作为单相电流迴路，而且会造成触电事故。平时也可试测一下，保护地线与中心线(工作线)有一定电位差，说明中心线与中心线是分离的，因此企业和家庭中保护地线应另行设置的。

供电部门共用变压器的中心线，从低压侧出来直接入地的，包刮外壳，是保护本变压器雷击时发生事故，都应分别对待，以免事故发生。本人见解，供参考。欢迎阅读，评论，互关或点个赞。

火线与零线的电压跟火线与地线的电压是否相同？

我是电厂的电工，我来说一下吧，我们所说的火线也就是专业上的相线，零线是变压器和发电机中性点的引出线，在电厂这边，这两种线都是接入接地网的。而地线的源头，实际上就是指单纯的接地网。由此可见，零线和地线实际上是接在一起的，所以火线和零线的电压与火线与地线的电压实际上是一样的。

但值得注意的是，虽然他们的电压是相等的，但在使用上零线和地线是不能互换使用的，否则容易出现危险。

希望我的回答对你有用。
