2个220V的火线为什么就成380V了？

2个220V的火线为什么就成了380V了？问得好！许多电工也不一定知道。但题主配的图不对，应该配这个图。

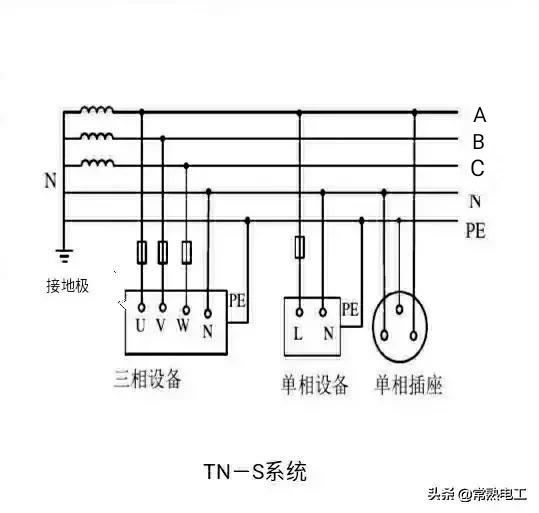

这是最常见的低压配电TN－S系统，图中A、B、C三根火线与中性线N之间的电压都是220V，而三根火线之间的电压是380V。为什么不是2个220V相加变成440V呢？

这就牵述到2个220V火线之间的相位角问题，我们使用的三相交流电是由发电机发出来的，虽然经过了变压器的升降压才送到工厂及居民家中，但三相交流电的本质没变。发电机定子绕组中相隔120度对称分布三个线圈，每个线圈称为相，每相线圈所处的位置称为相位，它们之间的角度就称为相位角，三相之间都是120度。三相线圈星形连接，它们之间的电压关系如下图。AN、BN、CN三相电压是220V，称为相电压，也就是三相线圈上的电压。而AB、BC、CA之间电压称为线电压是380V。

用相量图表示如下图

AN与BN之间的夹角是120度，也就是相位角。AN与BN及CN的电压是220V，很明显如果AN与BN是直线，AB之间的电压就是440V，现在AN与BN之间有夹角，AB之间电压肯定小于440V。那么为何AB之间的电压是380V呢？其实可用三角函数计算出来。

如下图在AB线段的中间作垂直线NO。

因三角形ANB是等腰三面形，所以AB中间作垂直线通过顶角中央，顶角是120度，那么AN与ON的夹角是60度，NA与OA的夹角是30度。

在直角三角形AON中

AO/AN=cos30º

而cos30º=√3/2，那么AO/AN=√3/2，AO=AN×√3/2 ，2AO=AN×√3

又因AO=BO，所以AB=2AO=2BO，那么2AO=AN×√3，也就是AB=AN×√3，

而AN=220V，

所以AB=220×√3=220×1.732=381≈380V

因此说线电压是相电压的√3倍，也就是2个220V火线之间的电压是220×√3≈380V。

2个220V的火线之间不是440V而是380V，是因为2个220V火线之间有120度的相位角。

2个220V的火线为什么就成380V了？

要想解释2个220V的火线为什么就变成380V了的问题，家居杂坛要从电的来源和变压器工作原理来给大家分析。

1. 我们使用的电是由发电厂发出的电能，经过升压变压器的升压，然后以高压输送到各个城市的区域变电站，区域变电站再经过变压器的降压，输送到小区的变电站；
2. 电压在进去小区变电站以前基本上都是35KV，10KV，6KV这三种电压进行输送，然后经过小区的变电站没变压器降压为380V/220V供我们使用；
3. 至于为什么是380V/220V，这是我们国家的供电电压标准规定的，采用的是前苏联的标准；例如现在还有很多国家采用110V电压供电；
4. 这回我们明白我们使用的电压为什么是380V/220V了吧！

1. 首先我们简单说一下线电压和相电压：线电压就是火线与火线之间的电压，是 380V，相电压是三根火线中的任意一根火线和中性线之间的电压，是220V；
2. 电压都是经过变压器的降压以后满足我们使用，变压器的二次侧都是采用星形接法，有三根火线分别是ABC三相，在中性点做工作接零，引出来一根零线；
3. 我们从电压矢量图中可以清晰的看出来，线电压是相电压的√3倍，变压器二次侧引出的A相B相C相任意两项之间的电压都是380V，所以两根火线之间的电压都是 380V；
4. 另外相电压是ABC三相中任意一相的对地电压，即对工作零线的电压，这个就是相电压，它与线电压之间的关系从矢量图可以看出是√3倍的关系，也就是线电压是相电压的√3倍；所以相电压等于380%√3＝219.4，也就是我们常说的220V；
5. 最后跟大家说一下，220V和380V是我们经常的叫法，其实事实电压都是在上面的两个电压值的上下波动，实际运行时并不是在220V和380V的精确数值下运行的。

关于2根火线的电压为什么是380V的问题家居杂坛都给大家分析完了，希望能够帮助到大家，以上都是个人观点，如有不足之处欢迎大家留言讨论！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！（注：图片源自网络侵权即删）

2个220V的火线为什么就成380V了？

2个220V的火线为什么就成了380了?

★回答这种问题时，一定要知道什么是相电压?什么是线电?什么是相电流?什么是线电流几个概念。

在三相四线制的交流配电系统中，可以配出相电压和线电压。三相电源每根相线（火线）与中性线（零线）间的电压称为相电压，三相电源中任意两相间的电压称为线电压。它们之间用U、V 、W表示，零线用N表示。三相的线电压一般用Uuv、Uvw,、Uwu来表示，相电压一般用UuN、UvN、UwN来表示,如图下所示。三相电源中流过每条相线的电流称为线电流，三相电源中流过每一相负载的电流称为相电流。线电流一般用lu、Iv、Iw来表示，相电流一般用luv、Ivw、Iwu来表示，如图1所示。三相交流电通常是由三相交流发电机产生的，频率相同、振幅相等、相位依次互差120"的正弦交流电动势、电压和电流,称为三相交流电源,如图下所示。

★三相交流电与单相交流电相比有很多优点，且在发电、输配电以及电能转换为机械能方面都有明显的优越性。例如，制造三相交流发电机、变压器比单相的节省材料，而且构造简单、性能优良；在同样条件下输送同样大的功率时，三相输电线比单相输电线节省有色金属25%，且电能损耗也少，三相电动机比单相电动机性能优良，用同样材料制造的容量可提高50%。

★另外，交流电有周期、频率、角频率。交流电完成一次周期性变化所需的时间称为交流电的周期，如上图所示，周期用T表示，单位是秒。1秒钟内交流电重复变化的周期数称为频率，用f表示，单位是赫兹(Hz)，简称赫，我国规定频率为50Hz。

周期与频率互为倒数，即f=1/T或者T=1/f，

我国市电的周期是0.02秒，频率是50赫。角频率是交流电1秒钟内所转过的电角度，用ω表示，单位是弧度/秒(rad/s)，交流电变化一个周期，就相当于变化了2π个弧度(360⁰)。周期、频和之间的关系为ω=2π/T=2πf。

还有，什么是正弦交流电的相位、初相角、相位差?

在正弦交流电的表达式中u=Umsin(ωt+φ)，其中ωt+φ是一个角度，它是时间的函数，一般称之为相位。计时开始(t=0)时的相位φ称为初相角，如下图左所示。线电压计算相电压的计算公式：相电压(即相线对零线的电压)=线电压(即相线之间的电压)√3 。相电压：三相线中任一相线与零线的电压。线电压：三相线中的线与线的电压。关系：U相=U线√1.732。

220×1.732=381.04V

2个220V的火线为什么就成380V了？

感谢邀请。

我用向量来说明这个问题吧。

首先要知道向量这个概念，向量是指一种既有大小又有方向的量，又称为矢量。向量的加减法则遵循三角形法则，即将各个向量依次首尾顺次相接，结果为第一个向量的起点指向最后一个向量的终点。如下图所示。电压也是向量，加减运算要遵循三角形法则。

我们知道，对称三相电源是由三个频率相同、振幅相同、相位彼此相差120度的正弦电动势作为供电电源的电路，如“三相交流电压波形图和向量图”所示。

在三相四线制供电系统中，各相线（火线）与零线之间的电压称为相电压，分别用Ua、Ub、Uc表示，大小为220V，用矢量表示为各相线（火线）之间的电压称为线电压，分别用Uab、Ubc、Uca表示，用矢量表示为。

根据向量的运算法则，可知

根据三角形法则画出矢量图如下：

根据等腰三角形的关系可知，。同理可知。这就是两根不同的220V火线之间是380V的原因。其实，这个问题还可以根据三角函数公式进行计算，较为繁琐不再赘述，题主有兴趣可以自行推导。

我是青山一匹狼，感谢您的关注！🙏

2个220V的火线为什么就成380V了？

如图

更新一波：进阶了。因为三相相差120度，叠加后就是380， 但如果角度是任意值，那么两个之间就是0-440的任意值。多大由角度决定！

欢迎留言，如果你觉得不错，请点赞转发

2个220V的火线为什么就成380V了？

这个问题我相信有两种人比较关心。一种是科班出身，专业学习供配电和发电专业的。一种是半路出家，初涉电工的朋友。

科班出身的来这里是看别人回答的怎么样，跟自己所学的是不是相同？半路出家的来这里，看到专业的回答，可能一脸懵逼进来一脸懵逼出去。

所以我也不知道怎么样回答才好。我觉得还是先解释220伏是怎么来的，这样才好开展下面的解释。

很多朋友以为单相电天生就是220伏的，或者以为全世界的单相电都是220伏的，那样你就错了。单相电压也有380的。

220伏单相电压就是我们说的相电压，单根火线和零线之间的电压，它可以是110伏，220伏，或者是其他等级的电压。但是我们国家规定的是220伏，这就是相电压220伏的来历。

也就是说，国家规定我们国家所使用的单相电压必须是220伏，然后所使用的相关产品，设备，电器也按照这个标准来生产，所以从变压器出来的单相电压必须是220伏，否则的话所有单相设备都用不了。

关于220伏的来历就是这样子。

我的回答主要是面向大众，面向大多数的基础电工，所以我想没有必要去讲解的那么专业。专业人士看到下面这张图就明白了。

我也就不去讲解了，我也怕把别人讲糊涂了，毕竟我也不是专家，哈哈。

作为普通电工，我们只要知道星形连接时，线电压是相电压的根号三倍（1.732倍），三角形连接时，相电压等于线电压就可以了。

当然，电压都会有一些波动，只要在合理的范围之内，就不会影响设备的正常工作。
