什么是单相电，两相电，三相电？有什么区别？

这个问题中单相电与三相电没有异义，一致认为单相电是用一根火线与一根零线的，电压为220V，三相电就是用三根火线的，三根火线之间电压都为380V。

有争论的是两相电，一般人认为我用了两根火线，两根火线之间电压为380V，就是两相电。因为它与上述的单相电、三相电都不同，确定无疑是两相电。

而有一点电工知识的人却认为，没有两相电之说，要么是单相电要么就是三相电。其依据是连接在两根火线之间的负载上，用示波器只能观察到一条正弦交流电的波形曲线，所以依然叫单相电，只是电压提高到了380V。

这两种说法都有道理，三相交流电就是因为有三根火线得名，用了其中一根火线就叫单相电，用了其中两根火线叫两相电，三根火线全用叫三相电，没毛病！那里不对了？

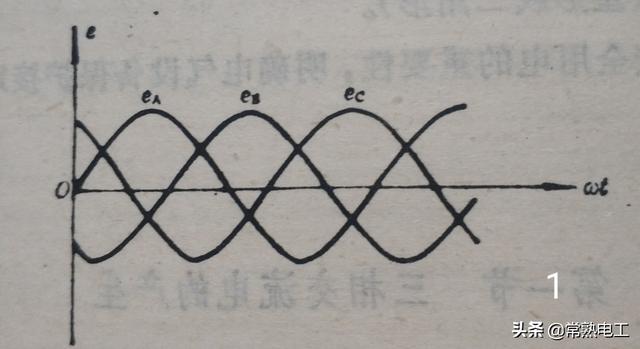

从波形图上看三相交流电如图1，图2是A、B两相的波形，图3是C相的波形。

因此有点电工知识的人认为，有三条波形曲线的叫三相电如图1，有两条波形曲线的叫两相电如图2，只有一条波形曲线的叫单相电如图3。这是从交流电的本质上来区分三相、两相、单相，完全正确。

问题是当我们把一根额定电压为380V的加热管，连接在A、B两相上后，用示波器观察负载波形，却看不到如图2所示的两条波形曲线，只能看到一条波形曲线。这就是争论的焦点，一般人只看表面上连接了两根火线，就断言这是两相电，而有点电工知识的人是透过表象看本质，肯定地说这还是单相电，只有单相电动机与三相电动机，谁见过铭牌上标两相电动机的？

不过这里似乎有点不对？负载明明连接在A、B两相上，A、B两相之间肯定有相位差120度，也就是肯定有象图2那样的两条波形曲线。但是从示波器上观察到的却只有一条波形曲线，那里出了问题？为什么明明有相位差的两相电进入同一个负载后，没有相位差了，成了一相（单相）电？相位差去了那里？

在此先举一例，两股水流流进同一条沟内，还能观察到两股水流吗？我们只能看到一股水流在沟内流动，也就是说两股水流在沟内合成为一股水流了。同理A、B两相电进入同一负载合成为一相电了，新合成的这一相电的波形曲线与C相相同，但方向相反。也就是新合成的波形曲线与C相波形曲线在180度上是对称的。实际上把图2中两条波形曲线的瞬时值相加，就是新合成波形曲线的瞬时值。

这也可通过相量图来说明如图4

A、B两相的合成相量大小等于C相相量，但方向相反。

终于弄明白，为何会出现单相、两相之争，问题出在观察的角度不同。因此笔者认为应该分两种情况来说，从电源来说是分单相电、两相电、三相电的。从负载来说只有单相负载与三相负载两种。380V的单相负载用的是两相电，或者是用两相电的单相负载是380V的，不知这样说是否可行？

什么是单相电，两相电，三相电？有什么区别？

我们家庭常用的就是单相电，由一条火线和一条零线构成回路，电压220伏。两相电就是两条火线，使用的设备较少，常见的有电焊机，加热管。两条线之间的电压是380伏。三相电就是三条都是火线，每两条线之间的电压都是380伏，在工业上广泛使用，最常见的设备就是电动机。

我们国家现行的供电系统有TT供电系统，TN供电系统，IT供电系统。三种不同的方式适用于不同的场合。民用电以TN供电系统为主，分为TN-S，TN-C，TN-C-S三种。

TN-S就是我们常说的三相五线供电制，有三条相线，一条零线，一条地线组成。从变压器低压侧出来，零线，地线，火线分别单独敷设，互不相干，各司其职。火线和零线构成工作回路，地线作为保护装置。这是目前最安全实用的一种供电系统。

TN-C就是三相四线供电系统，只有三条相线和一条零线，没有保护地线。广大的农村地区，偏远的郊区等人口分散，远离变压器的地方大都采用这种供电方式。

TN-C-S是对TN-C供电方式的一种补充，它的前半段是TN-C，后半段是TN-S。就是主线路没有地线，在配电箱的地方制作地线。

TT系统主要用于施工场地等的临时用电，IT系统主要应用于一些特殊场合，比如矿山，医院，在这里就不细说了。

变压器低压侧有两种连接方式，星形连接和角形连接。

在星形连接变压器中性点接地的供电系统中，从变压器中性点单独引出两条线，一条作为保护线，不参与工作，正常情况下没有电流通过，主要连接在设备的金属外壳，用来引导漏电电流，避免人体触电，这就是地线，地线的颜色为黄绿双色。一条作为工作中性线，因为与大地的电位差为零，所以俗称零线。零线有两个作用，一个是平衡三相电流，一个是作为220伏的工作回路。正常情况下零线对大地的电压为零，如果三相电流不平衡导致中性点漂移，零线就会有电压。如果工作零线断路，接近设备一端的零线就会带有跟火线一样的电压。如果总零线断路，不同用户之间就会出现“窜相”，有些设备就要承受高于220伏多得多的电压，甚至直接烧毁设备，所以零线是不允许单独安装保险和开关的。

三条火线的颜色分别是黄绿红，用ABC或者L1L2L3标注，每两条火线之间的电压为380伏，每条火线与零线地线之间的电压为220伏，电阻为无穷大。

通常用蓝色和黑色线做零线，用字母N标注，零线和地线相通，用万用表蜂鸣挡测量会响。

地线是黄绿双色线，连接在设备的金属外壳，与火线的电压为220伏，跟零线之间没有电压，用字母PE标注，被称为生命的保护线。

什么是单相电，两相电，三相电？有什么区别？

大家通常认为单相电是指一根火线＋一根零线组成的供电方式，两相电是指两根不同相的火线组成的供电方式，三相电是指三根不同相火线组成的供电方式。

其实“两相电”这种说法是错误的！准确来说，我国供电方式中只有单相电和三相电，没有两相电。而我们常说的两相电，正确的说法应该叫单相380V。为啥说两根火线组成的供电方式叫单相380V，而不叫两相呢？

如下图所示，我们分别来测量一下单相220V设备和单相380V设备两端的波形图？

然后把两个示波器测得的波形图拼合在一起，得到如下图形：

从上图来看，两个电路都只有一个电压（电流）波形，而且它们的相位、频率一致，只是最大值不一样而已。那三相用电设备它的波形图又是怎么样呢？

三相设备测得的波形如图

从上面图形可以看出，三相线路中有三个电流（电压波形），它们相位不同，相差120°。

所以一个供电线路中是单相电还是三相电，那就看该线路中有几个相位不同的波形图。我们可以简单的理解成：一个设备是单相电还是三相电，看它能找到几种电压；如果只能找到一种电压那就是单相电，如果能找到三种电压就是三相电。

比如，L+N组成的供电线路，它只能提供220V电压，所以它是单相220V；L1+L2组成的供电线路，它只能提供380V电压，所以它是单相380V；L1+L2+L3组成的供电线路，它可以提供三种电压，所以它是三相380V。

我是电工学院，专门负责电工培训、考证；如果你对电工感兴趣，可以关注我！如果觉得本文不错，记得点赞、评论、转发！感谢！

什么是单相电，两相电，三相电？有什么区别？

什么是单相电，两线电，三相电，有什么区别？

答：要回答这种问题就得知道三相交流电的来历，三相交流电通常是由三相交流发电机或三相电力变压器，由低压供电线路系统输送来的。它们具有频率相同、振幅相等、相位依次互差120º的正弦交流电动势、电压和电流。

为了获得不同的电压等级供给单相负载，均采用星形接法(Y₀)，在星形接法的中性点再连接一根导线出来，称为零线N。见下图所示。

三相交流电与单相交流电相比有很多优点,且在发电、输配电 以及电能转换为机械能方面都有明显的优越性。例如,制造三相交流发电机、变压器比单相的节省材料,而且构造简单、性能优良;

在同样条件下输送同样大的功率时,三相输电线比单相输电线节省有色金属25%,且电能损耗也少;三相电动机比单相电动机性能优良,用同样材料制造的容量可提高50%。

通过上述描写用大家最喜闻乐见的语句来说，三相四线制的配电系统中一般用L1、L2、L3表示相线,中性点的一根线叫零线，用N表示它。由于线路形式便可以配出单相电，它就是一根火线L1（电工学中称为相线）和一根中性线N组成的线路称为单相交流电。也就是说三相交流电源可以分成三组单相交流电源线路。单相交流电是我们日常生活中一些家用电器最多使用它的。几乎与我们息息相关，离不开它。

所谓的两线电，就是两根火线（相线），也许它们会是L1、L2或者是三根相线的其他相线组成，不过它有局限性，就是一些电焊机为了克服输入线圈绕组的功率和线径小而达到一定功率，采取的一种供电方式。还有工厂或自动控制电路中的电源变压器，它也有两相电的输入，将电压变成其他电器设备需要的电压。见下图所示

三相电就是三根火线L1、L2、L3（相线），此时它们三者跟零线N没有关系了。它是目前各行各业使用最多的一种交流电源，可以给三相交流电机供电，包括比较精密的伺服驱动器来驳接伺服电机。

在三相四线制的配电系统中,可以配出相电压和线电压。

三相电源每根相线与中性线间的电压称为相电压,三相电源中任意两相间的电压称为线电压。U、V、W三相的线电压一般用Uᵤᵥ、Uᵥᴡ、Uᴡᵤ来表示,相电压一般用这些,Uᵤɴ、Uᵥ ɴ、UwN来表示,如下图（a）所示

三相电源中流过每条相线的电流称为线电流,三相电源中流过 每一相负载的电流称为相电流。线电流一般用Iᵤ、Iᵥ、Iᴡ来表示；相电流一般用Iuv, Ivw, Iwu来表示,如上图(b)所示。

以上也简单地描述了它们三者之间的区别。

知足常乐2022.7.14日晚于上海

什么是单相电，两相电，三相电？有什么区别？

农村里很多人叫市电叫做两相电。其实这种说法是错误的。要想说清这个几相电。就要说说电的来源。电是发电机发出来的发电机一般有三种线圈，发电机一般有两种接法分别是三角型和y型(星型)，一般常用的是y型，中性线接出来作为零线。剩下三端接出来叫做相线也就是火线。零线与相线之间的电压为220V。相线与相线之间的电压为380V。从发电厂出来之后。为了减少途中的损耗。 会通过变压器将电压升高。输送到各地。在进行降压之后，送入每位住户家中。不要分为三相四制还有三相五制。三相四制就是有三根相线和一根零线组成。三相五制是在三相四制的基础上加上一根地线。

什么是单相电，两相电，三相电？有什么区别？

关注一起学电，分享更多知识！

说到单相电、两相电和三相电就要先了解这几个词中“相”指的是什么，然后通过用电设备来区分，接下来具体分析。

以TT系统这种三相四线制为例，它有三个相线和一个零线分别用L1、L2、L3和N表示。

相线有时候我们也称为火线，三个相线有的人称之为三个火线，但是它们不相同。

因为在发电机发电时，因为构造的原因，发出的交流电三相分别滞后120度，所以三根相线一样同时又不一样。

相线与相线之间的电压是线电压，数值为380V

相线和零线之间的电压是相电压，数值为220V

• 单相电就是一个火线和一个零线的组合，电压值为220V
• 三相电就是三个相线的组合或者三个相线和一个零线的组合。

那么两相电就是两个相线的组合，而只需要两个相线的设备，只是用到380V电压和交流电的特性。

在我们用电中其实是没有两相电这种说法的，一般都说单相电220V和三相电380V，但是有时候有些设备需要所谓的两相电来供电。

1.单相用电设备

单相电设备就太多了，我们家中的家用电器像电视、电脑一般都是单相设备。

2.三相用电设备

三相设备一般都是大功率设备，比如三相空调、电机等。

3.两相用电设备

用到两根相线的用电设备不是很多，像电焊机就是用到两根相线来用电。

有时候我们在控制线路也会用到两根相线，比如电机的控制线路，因为在控制线路中的交流接触器的线圈有380v类型的，所以在交流接触器A1和A2之间接入两根相线保证线圈能够正常通电就可以。

有些人总是把单相电说成两相电，这是错误的，在电工词语里面是没有两相电的，但是有两根相线用电的说法。希望我的回答对你有帮助，有错误之处欢迎指正！
