零线的电最后到哪里去了？

零线是习惯叫法，在有关的国家标准中称为中性导体（N），是与变压器中性点连接并用于配电的导体。中性导体也就是中性线。

由于目前采用的低压配电系统基本上都是变压器中性点接地系统，因此中性线与大地是等电位，中性线对地电压为零，故把中性线（N）叫成了零线。

那么变压器中性点为何要接地呢？这是为了防止万一变压器高压则击穿绝缘，使高压电窜入低压则，造成人身及设备事故。低压则线圈一端接地后，并不影响供用电，当高压电窜入低压则后，高压则就接地了，也就让高压则与大地等电位，对人身的电击可能性大为降低，另外也使高压则的保护装置检测到接地而跳闸。

可见，变压器中性点接地是为了安全。

接下来进入正题，零线也就是中性线（N）的电去了那里？

以单相负载为例从图中可见，L1相线连接单相设备的L端，其N端连接零线（N），那么电流从L1相的线圈右端出发，流经L1相线进入单相设备的L端，从其N端出来，经过零线到变压器中性点，再到L1相线圈的左端，形成闭合回路。

三相负载的零线上只有不平衡电流，也是流到了变压器中心点，最终进入造成不平衡电流那相的线圈，形成闭合回路。

结论：零线的电从那里来的，就回到了那里，而不是流到了大地中。

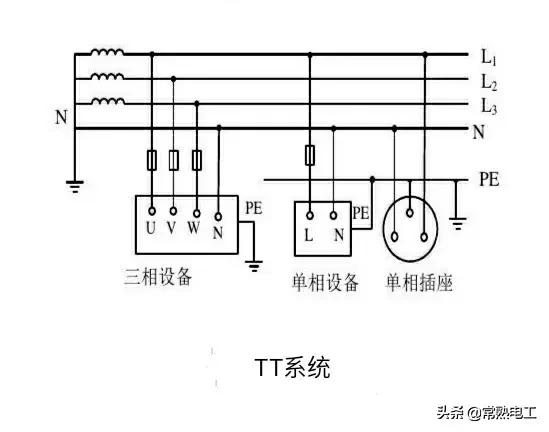

那么是否有电流通过了大地呢？有！就是漏电电流。从TT系统可见，设备的外露（外壳）可导电部分是单独接地的，当设备发生故障，例如单相设备的L端碰壳，电流就从L端流向保护接地线（PE），经设备的接地极到大地，经大地到变压器中心点接地极，又回到了中性点，再到L1相线圈左端，形成闭合回路。

可见，TT系统的漏电电流要流经大地，但也不是流入大地。

而象TN—S系统，漏电电流是流经接地保护线（PE），经PE线到中性点，再到某相线圈，形成闭合回路。

综上所述，无论是工作电流还是漏电电流，都是从那里来回那里去，只是路经不同面已。

零线的电最后到哪里去了？

零线的电最后到哪里去了？

经常有很多电工师傅把中性线和零线搞混淆，这里先说一下零线和中性线的区别。

要搞清楚这个问题，就要从供电系统这个角度来分析。我国的供电系统一共有五种，分别是TT系统、TN-C系统、TN-C-S系统、TN-S系统、IT系统。

既然说到零线，那就是指TN-C供电系统或者TN-C-S供电系统了。因为只有TN-C供电系统和TN-C-S供电系统才有零线。TN-C供电系统一般用于三相平衡的企业，TN-C-S供电系统广泛应用于三相负荷基本平衡的各行各业。TN-C-S供电系统如下所示：

如上图左边，把三相变压器三相线圈作星形连接。星形连接的公共点叫做“中性点”，中性点引出的线称为“中性线”。把中性线接地以后，这样中性线的电位就与大地相等了。一般我们以大地作为参考点（即零点位点），所以把接地以后的中性线叫做“零线”。

这样在TN-C-S供电系统中变压器一共输出四根线，分别是三根火线L1、L2、L3和零线PEN。四根线通过输电线路送到用电区域的总配电箱，然后在总配电箱内把零线接地，并分出中性线N和保护线PE，三相五线就这样来的。中性线N用于单相设备的回路线，而PE线则用于防止设备漏电电人。

最后把各家各户平均分配在三相火线上，并共用一根N线。所以我们现在家庭所用的三根线实际上就是火线L、中性线N、保护线PE，并没有零线！没有零线！没有零线！！！（重要的事情说三遍）。搞清楚这个以后，我们再回到上面那个问题。

火线L1、L2、L3的电流都通过单相设备回到N线。如果三相火线上的单相设备功率和类型都差不多（即三相平衡），由于三相电流最大值相等、频率相同、相位角相差120°，那么它们互相抵消。如果三相不平衡，那么不平衡的电流就会通过N线回到变压器，而不是回到大地。

就像下图一样，电流是从电池正极出发通过灯泡回到负极，而不是大地。

中性线接地的目的只是为了维持中性线的电位始终为零。只有当中性线电位为零，三相火线的电压才会稳定在380V。有时候我们可能遇到三相火线各相电压相差很大，这就很有可能就是中性线接地不良或者没有接地。

以上就是我的原创回答，如果发现抄袭我的文章，必定追究！

如果还有其他不足，欢迎大家补充！

我是电工学院，专门负责电工培训、考证；如果你对电工感兴趣，可以关注我！如果觉得不错，记得点赞、评论、转发！感谢！

零线的电最后到哪里去了？

零线的电最后到哪里了？

在电学上，科学家解释了物质是由分子构成，分子又由原子构成，就说这原子吧，里面有原子核，核外有电子呆在家里围着它转，象铜丝里有很多原子组成，可它的电子不出门，只在家里运动，为了把它赶出门就把铜丝绕成圈，让它在磁铁🧲SN极中间不断运动，这时原子里的电子就被赶出来了，从这个原子上跳到那个原子上，形成线圈闭合环境中流动，这就是电流。一旦停止了线圈运动就没有了电流，人们掌握了这个原理就建造发电厂（如三峡工程）把这个带有电流的线延长输送到远处，因为有了运动的电子，必须要循环回头转起来才能有电流。

因为大地的物质富含大量的金属成分，它是良好的电子通行的大道，所以就把循环回头的线接到大地上让远处的灯通过一根火线送出去，再经过灯丝做功后返回到大地与火线完成一个循环，这就是电的工作途径。由此理由我们就联想到这民用电。

因为发电厂的那个大线圈在磁场🧭中不断旋转，它的电子通过导线不断向外输送电流，让你接通完成循环，可你夜里睡觉不用电了，这电就没了，一旦打开开关，带有电流的火线就经灯丝做功，做多大的功？这要看你的用电器有多粗的水管一样，越粗通过的水量越大，这用电器也如此，功率大就是管粗的原理，通过的电子多电流就大，跑哪里去了？入地啦！怎么跑地下了？

因为变压器三相火线有个中心线头是并联的，它是为适合电动机运行而设计的，也为平衡三相线之间电压设计的，就象水塔上有三个不等粗的水管放水一样，水塔确保各水管有足够的水流出去，这中性线就接到变压器下方的地下再引线输出改叫零线，才有了三相四线制的名称。

这中性线入了地，三条火线可从三处通过公用的零线回到中心点达到循环，电流是流入大地再与中心点（中性线）完成做功的。前而已讲过要在一个闭合线圈中循环，才产生电流。

由此你就懂了电是这么流动的，当你把灯泡串在这个线圈中时，因为钨丝有阻抗就会做功，发光，读了本文知道了零线的电跑哪里去了吗？

谢谢你的阅读🙏！

零线的电最后到哪里去了？

零线的电最后到哪里去了？

基本常识，从变压器低侧送出的三相电压是对称的，中性点电位是零。假如三相负载平衡，中性线中的电流很小，理论上是零。

由此可见，零线是有极其微弱电流的。在实际应用中，就拿照明电路来说，所用的三相负载不是绝对平衡的。既然不平衡，就有不平衡电流产生。而题目说零线的电最后到哪里去了？

其实，这不平衡电流只能通过中性线回到变压器。又因为中性点在配电变压器二次接地完好，所以最后这不平衡电流流入大地了。

实际上低压配电系统中，由于大量的单相负荷和负荷用电随机性大，所以负载不平衡不可避免。如果三相负载不平衡，中性线又断了。此时，中性线上的不平衡电流就没有通路可走，怎么办？因此，中性点只有向重负荷的相位移，从而偏离负荷轻的相位。此时将会出现一些安全事故！

由上述可知，由于三相不平衡使中性点电压偏移，负荷重的某相电压降严重，而负荷轻的某相，电压升严重。如果此时处于负荷轻的某相有用电器开始使用，很快就会被烧毁。因为家用电器标准电压为220V，要是三相负载不平衡程度严重，那么电压可升到300V以上，基本上所用的家电扛不住！

所以说，零线是不允许断开，一旦零线断了，三相负荷电压不平衡愈加严重，处于轻载这一相的用户将有一大片用电设备烧毁。不断的话，不平衡电流可以通过中性线回到变压器，再到大地，中性点偏移不严重，断了就没有通路了，此时中性点严重偏移至重负荷相。

零线的电最后到哪里去了？

谢邀请！

零线的电到最后到哪里去了？

我们对于用电並不陌生，因为在我们的生活中每一时每刻都离不开电。虽然时刻都难以离不开电，但多数人对于电的了解还是远远不够的，甚至包括我本人在内。

零线的回路电流究竟到哪里去了？

我个人认为零线线的回路电流只能回到变压器的中性点，不会有其他路径可走。否则三相A、B、C的单相负载不可能形成一个闭合回路，不能形成闭合回路，单相负载就无法正常运行。

有人说零线的电流都经地线流入大地了，这种识是完全错误的，例如矿上使用的变压器一般零线都不接地，它们们零线回路电流哪儿去了呢？所以说零线只有和中性点才能构成闭合回路。零线回路电流也只能回到中性点。

大地是一个散流体，卡不论电压再高电流再大，大地的电位始终为零。变压器的接地线不是为零线回路而设置的，它是为中性点的电位始终于大地同电位而设置。

如果零线从中性点断开所有单相负载就没有了闭合回路，三相的各相单相负载和零线形成了並联电路，单相负载电压即成为线电压380Ⅴ，家用电器将面临灭顶之灾。

以上是我个人对零线电流究竟到哪里去了的浅见，不妥之处请师友友们多提宝贵意见。

补充：地线是为了中性点始终于大地同电位设置的，同时也属变压器的防雷设施，高压测一但落雷，雷电压通过避雷器接地线直接入地。防止造成对高压线路或变压器的损害。

零线的电最后到哪里去了？

电气高工答疑，纠误

刚写了几百字，丢了，再说几点:

一，工作零线作用:取用相电压，火~零电压相电压，22OV，线电压380Ⅴ，差1,732倍，

零线是过滤不平衡电流，多余部分，通过零线，返回变压器二次侧零线，从变压器平衡。

漏电，不经过零线，入地，由零线接地端，返回零线，漏电保护器，输出电流和零线回流电流有差值，跳闸保护。

二，零线和中性线，两亇名称，同一物。网友说的有误。

三，原三相四线前，85年改新标，三相五线制，原零线叫工作零线，新增叫保护零线，都从变压器二次侧零线引出，和防雷接地分别接地，有最小距离限度，

进入用户总配电盘前，保护接零重复接地，改名叫接地线。

工作零线不允许和接地线再混接，也不允许加装开关，熔断器控制。

网友说的工作零线接地，分成两路，一条称接地线，一条为工作零线，不允许！这是三相四线制，地线也要分设，。不允许和零线混接。

四，井下变压器，中性奌不接地，《煤矿安全规程》，有明确规定，新版，中性点不准(严禁)直接接地，加直接两字，其实原来也是加电抗器或电阻接地。

人体触电电流，欧姆定律，电流=电压÷电阻，人体电阻，8oo欧~2ooo欧，如果中性点不接地，电阻值为人体电阻加线路最低绝缘值，O,5兆欧，触电电流小一倍多。

煤矿安全评价员，由煤安总局，转为国家人社部管辖，安徽在黄山培训考试，及格，转为评价师。

结束，喝酒，我去敬酒，问我考啥样？没问题，有21道多选题未做，瞎勾能拿7分，21分都不要了，及格没问题。

我说复习题纲有一题说反了:为了人身安全，变压器中性点必须接地，应该是严禁接地。国家考试院老师听了，很紧张，题库试题答案错了，他一直追问，我如实说了，已告诉辅导老师，叫他改了。辞行酒，国家考试院老师，头发都白了，专门去给我敬酒，尊称老前辈，其实我也不老，刚过花甲。

理论慢慢学吧，标准，操作规程，施工安全，电工是高危行业，电气火灾，设备损坏，供电质量，人身安全，首先要学好，再学技术，活到老，学到老。

不懂不要装懂，防误导。
