为什么钢筋放太多了反而不好？

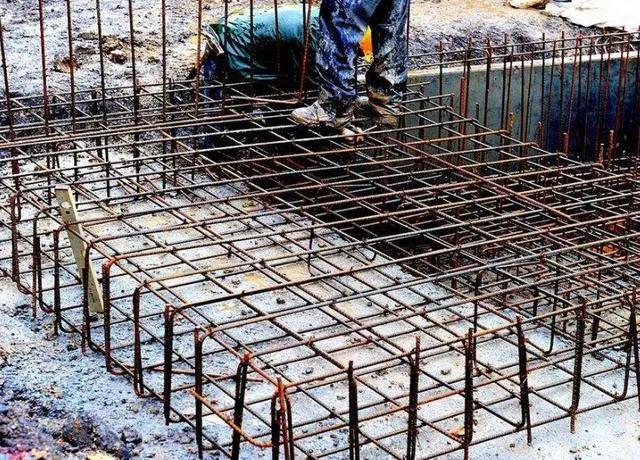

我们在盖房子的时候，很多人都会认为，钢筋越多越好，因为在人们的印象中，钢筋多，就意味着更结实。

事实果真如此吗？

其实这种想法是错误的，盖房子的时候，钢筋并非越多越好，过多的钢筋，不仅会造成不必要的浪费，而且还会影响结构安全。下面就给大家说说这方面的道理。

在建筑工程上，有一个专业词汇，叫做“配筋率”， 这是指混凝土受力面积与钢筋面积的配置比例。工程师在进行设计时，会根据某一结构的作用，对钢筋型号、数量以及安放的位置作严格的要求和说明。我们在具体施工的时候，要严格的按照图纸要求的规格、数量已经摆放位置来进行，不可以随意变动。如果因特殊情况需要更改，必须要征得设计师的同意并签字，才可以更改。

为什么要求这么严？因为在钢筋混凝土结构中，过多或者过少的钢筋配置，都会产生严重的后果。

我们知道，在钢筋混凝土结构中，钢筋的作用主要是承受拉力，而混凝土主要是承受压力，如果钢筋过多，挤占了混凝土的截面积，那么混凝土就达不到设计要求的抗压力。如果钢筋过少，钢筋的抗拉力也会下降，这两种情况都达不到设计要求，降低了整个结构的强度。

举个例子，一个挑檐，一般铺设在挑檐上部的主受力钢筋，在挑檐打好以后将承受挑檐产生的拉力和剪切力，因此相对比较粗一些。而横向的钢筋以及挑檐下部的钢筋，主要是起了稳定结构的作用，因此相对主筋要细一些。下部细一些，还有一个作用，就是可以容纳更多的混凝土，以达到最高的承压强度。上部的副筋细一些，混凝土对主筋可以产生更大的握着力。这样，整个挑檐就会发挥更加强大的承载力。

就这个挑檐来说，如果钢筋配置过多，混凝土的数量必然就会减少，将不能达到最佳的承载力。而上部的主筋过多，混凝土也达不到对主筋应有的握着力，反而钢筋的抗拉能力下降，因此整个挑檐的强度会大大降低。

因此，我们在建房时，一定要按照工程师设计的图纸要求配置钢筋，不能少，也不能多，随意变动钢筋配置，会对整个建筑结构安全产生威胁。

为什么钢筋放太多了反而不好？

在乡村，由于大部分人都十分缺乏建房方面知识，长期以来仅凭原始经验做事，例如建房用到的钢筋，大部分人想当然的以为钢筋肯定放得越多、越粗，房子就越结实。殊不知，这是一个完全错误的概念，费钱浪费材料还是小事，造成隐患影响到房屋的安全性岂不得不偿失。在此宝家针对回乡建房人群对钢筋配比方面的误区做了解答，希望对打算回乡建房的你有所帮助。

钢筋的用量是需要经过科学的结构计算得出的，在施工中应严格按要求的规格、数量放置，不可任意减少或增加，并不是想当然的要多、要粗就能住上结实的房子。因为钢筋是受拉力的，而混凝土是确实抗压的，只有两者共同工作的时候才能够使得构件合理的受力。

因此，房屋结构是需要专业人员来设计的，而且现在的建筑工程都是终身责任制，没有人会拿安全开玩笑，有专业人员把关，不仅踏实安全，土建成本反而会降下来，确保每一笔钱都能花在刀刃上。

01

钢筋过多，浪费材料又有隐患

如果在建房时，混凝土构件放置钢筋太多，会导致钢筋与混凝土的握裹面积接触太少，大大减弱了钢筋的受力性能以及承受性和时弹性。当房子发生破坏的时候，受压的混凝土会先被压碎，钢筋还没能发挥它的作用，构件就在短时间内被迅速的破坏了。也就是说房屋平时看着结实，但被破坏之前会没有明显的预兆，一旦超过受力程度，整个房子都有可能瞬间倒塌，缺少逃生的时间，尤其是地震的时候，超筋破坏的墙体极不抗震。

02

钢筋太少，直接影响结构安全

当钢筋放置过少，也将产生类似放置太多钢筋的破坏方式，会导致房屋无征兆的短时间内发生破坏。但这是由于钢筋配置较少，受拉区的混凝土一裂就坏了，钢筋短时间屈服甚至被拉断，并未能充分利用混凝土的抗压强度。结构上整体强度不够，盖的房子寿命自然也不会太长。

03

合理配筋，经济又安全

当钢筋用量适宜时，受拉区混凝土开裂，随着荷载的增加，钢筋屈服，荷载进一步增加，受压区混凝土压碎破坏，属于延性破坏。合理配筋的目的是使构件具有延性破坏的条件，也就是破坏前有明显的征兆，比如混凝土裂缝，当房屋发生破坏之前，有充分的逃生时间，灾害发生时，更具有安全保障。

建筑规范规定：钢筋混凝土圈梁的宽度宜与墙厚相同；当墙厚h≥240mm时，其宽度不宜小于2h/3 ；圈梁高度不应小于120mm；纵向钢筋不宜少于4φ10；箍筋间距不宜大于300mm。

构造柱最小截面可采用 240mm×180mm, 纵向钢筋宜采用4φ12, 箍筋间距不宜大于250mm。

宝家的乡墅产品都是由甲级设计院团队打造，圈梁使用4φ14制作、构造柱使用4φ12钢筋制作，这些都是经过科学的配比计算的。而且，国务院办公厅在2019年3月26日印发的《关于全开展工程建设项目审批制度改革的实施意见》规定：施工图审查制度取消，谁设计谁负责，且终身负责！建筑产品出现质量问题是要依法依规严肃问责的。可如果选择了无资质的游击队，打一枪，换一炮，你如何敢将百年家业放心交于他们？

建房是一个系统的工程，失之毫厘，差之千里，除了钢筋，宝家对于水泥的使用，也是根据不同情况用不同的标号等级：325水泥属于软质水泥，一般用于贴瓷砖、砌墙、刷墙；425水泥属于硬质水泥，则用来打混凝土，建房做结构。建房中用到的沙子，需要选购河沙的同时，还要注意沙子的含泥量，含泥量过高的沙子会影响水泥的粘结性，减弱其硬度，对工程质量会造成影响。

回乡建房是大事，可很多人可能钱是花了不少，但是该加强的地方却没有加强！费钱还给自己未来的居住环境留下了安全隐患。所以，回乡建房找专业团队帮忙操持还是有大价值的，一方面好钢都用在刀刃上，预算能得到合理分配；另一方面，房屋质量有保障，售后也有保障，这样的房子住起来才安心。既经济又安全，何乐而不为。

为什么钢筋放太多了反而不好？

这个问题很有趣，钢筋的性能显然优于混凝土，可是混凝土中的钢筋却不是越多越好。这其中究竟有何门道，我就从力学的角度，为大家解答一下。

1、钢筋与混凝土的力学属性

钢筋是一种韧性材料，其弹性模量约200GPa，泊松比0.3，屈服应力约235MPa。对于不同的型号，具体的数值不一样。

混凝土是一种脆性材料，型号比较多，弹性模量约30GPa，泊松比0.2，抗压极限大的有80MPa，小的有30MPa，抗拉极限更小，约为抗压极限的1/10-1/20。

钢筋与混凝土的应力应变曲线示意图如上图。显然，钢筋的承载能力要远优于混凝土。

2、钢筋混凝土的受力形式

如图所示，钢筋混凝土通常作为梁存在，其两侧通常为固定铰链、移动铰链，或者固定支座，主要承受横向载荷，包括集中力、集中力偶、分布载荷等。

根据梁的受力形式，其变形只有一种可能，即下凹，如下图。由此可见，下表面将会被拉长，而上表面会被压短。正是由于梁这样的受力和变形，在钢筋混凝土中，钢筋的分布位于偏下方。

钢筋主要用于承受拉伸载荷，而混泥土主要用于承受压缩载荷。极限情况下，将梁全部用钢筋代替，可以显著提高整体结构的承载能力，但是其经济成本却大大提高了。同样的，将梁全部用混凝土代替，那么想要获得设计的承载能力，梁必须设计的非常厚，这显然增加了结构的自重。因此，目前的这种钢筋混凝土结构，充分发挥了钢筋的抗拉和混凝土的抗压性能，降低了结构的自重，也减小了经济成本。

3、钢筋分布太多可能导致钢筋-混凝土分离——界面应力过大

钢筋的分布有2种情况，一种仍然将钢筋布置底部，一种则均匀分布整个横截面，如下图。钢筋与混凝土的这种组合，在界面处存在着一定的粘接力。当外载过大时，钢筋与混凝土将会脱粘，从而整体性能下降。通过力学分析，我们知道，对于基体——混凝土，由于夹杂着钢筋，两种力学性质完全不一样的材料粘接在一起，在界面会形成由于材料不连续导致的应力集中。因此，在分布钢筋的时候，首先要避免这个应力集中过大。

针对非正常分布1，钢筋之间的间距非常小。这就导致了单个“夹杂”引起的应力集中，会与附近的“夹杂”叠加，从而大大提高了应力集中系数。这种情况下，钢筋与混凝土极易脱粘，从而导致钢筋失效，混凝土下表面开裂。如下图。

针对非正常分布2，尽管“夹杂”导致的应力集中不会出现叠加。但是，对于整体结构来讲，下层的钢筋就已经满足了需求。额外分布的其他位置的钢筋，除了由于“夹杂”导致的应力集中，并没有带来任何好处。当然，这种情况的整体承载能力是提升了很多，毕竟钢筋比混凝土强一些。但是，这种情况下，起主要承载能力的变成了钢筋，而钢筋达到屈服时，混凝土早就承受不住了。特别是上下表面，上表面混凝土会出现压溃的迹象，下表面出现裂缝。

4、总结

钢筋混凝土结构是经过精确计算的结果。钢筋的分布不可过多，这会引起“夹杂”导致的应力集中的增加，分布过密还会导致附近“夹杂”的应力集中出现叠加，从而使得钢筋混凝土出现脱粘现象，让钢筋或者混凝土失效。

为什么钢筋放太多了反而不好？

这是个比较专业问题。

钢筋放多了，就是超筋，就可能造成混凝土先于钢筋破坏，产生结构脆性破坏，就是结构变形损坏是无预兆突发性的，是非常危险的。

而适筋构件破坏前是有先兆的，并且过载消除后，构件变形能回弹，回到以前状态，我们叫这塑性变形。

我92年工民建大学本科毕业，一直从事建筑行业，举个亲身经历的例子。楼板施工完，模板拆除后，在楼面放置砖、沙、水泥等准备砌筑，由于一次性堆的过多，并较集中，下层施工的工人看到梁变形弯曲，梁底混凝土还出现裂缝。立即停止上层楼层的材料堆放，减少楼面的施工荷载，梁马上回弹回去，裂缝也基本看不到。

如果是超筋梁，在梁破坏前，都不会出现梁的变形，就不会发现梁破坏的先兆，会可能一直在继续增加施工材料堆放，直到梁突然断裂破坏，这是非常危险的。

所以超筋的混凝土构件是绝对不允许的，国家建筑设计规范有强制性要求，少筋也不允许，一般通过限制配筋率进行控制。

为什么钢筋放太多了反而不好？

让我这个工地小包头回答，我说点干货，通俗易懂的。不要扯那些力学什么的。我来告诉你钢筋放太多为什么不好。

一栋想要安全，仅仅靠钢筋是不行的。比如沙子需要水泥石子才能成为混泥土，他们是相互扶持的，靠一样是没有用的。

1:钢筋放的太多，导致混泥土下不去。钢筋中间没有混泥土就是空心，起不了什么作用的。你知道单单靠钢筋是撑不了楼的，它需要和混泥土相互融合，密封。这样不仅结实，还能保证钢筋不生绣，不被风化。

2:每懂的楼的重量，在设计的时候都有考虑，每平米多少含铁量，都有计算的。你放多了不仅不起作用，还会增加楼的重量，成为大楼负担。

所以好钢要用在刀刃上，和人吃饭是一个道理，吃饱就行了，吃太多反而撑的难受，对身体不好。

水满则溢月满则亏，什么东西合适才好。

为什么钢筋放太多了反而不好？

为什么建筑中钢筋混凝土钢筋放太多了反而不好？

大家好，我是小泥农！

大家对混泥土都不陌生吧？钢筋混泥土就是钢筋、水泥、砂石及水按一定配比进行浇筑凝结成各种建筑所需的墙体及板柱，加入了钢筋的混凝土具有较高的硬度及较强的韧性，现在的高楼大厦最主要的结构就是钢筋混凝土了。

那么钢筋混凝土里的各种材料配合比是可以随便配比的吗？钢筋对混凝土的作用？为什么钢筋放太多反而不好呢？下面就带着这些问题一起来了解一下吧。

• 混泥土材料配合比

在基础建设中，根据混凝土的强度不同需要的材料用量也不同，混凝土的配合比是指混凝土中各种材料（水泥、砂子、石子、水）的比例关系。

主要有两种表示方法：

1、以立方为单位，一立方米混凝土中各种材料的用量；

2、用单位质量的水泥与各种材料用量的比值及水灰比；

常用的混凝土强度等级配方比例有：

C15比例为1：0.61：2.47：4.76，也就是水泥284kg：水175kg：砂子702kg：石子 1351kg。

C20比例为1：0.51：1.81：3.68

C25比例为：1：0.44：1.42：3.17

C30比例为：1：0.38：1.11：2.72

当然还有强度更高的C35、C40、C45等高等级混凝土。按照目前国内砼技术规范要求，要想达到混凝土强度，混凝土的配合比是不得随意配比的。

• 钢筋对混凝土的作用

单纯的混凝土结构只能拥有较强的抗压强度，但混凝土的抗拉强度非常低，只有抗压强度的1/10，所以人们在混凝土中加入钢筋等加筋材料与混凝土共同施工，混凝土承担压应力、钢筋承担拉力，钢筋的拉力强度非常高，一般在200Mpa以上，所以钢筋混凝土的钢筋能增强建筑的抗震性能，还能起到避雷导电的作用。

• 为什么钢筋放太多反而不好呢？

钢筋与混凝土两者共同工作虽然能使建筑结构有更好的力学性能，但是对于钢筋混凝土的配筋量，规范中是有明确规定的，对最大、最小配筋率都有限值，不允许设计成少筋、超筋梁板。而钢筋混凝土根据配筋可以分为少筋、适筋和超筋三种。

1、少筋性能差，比较容易理解。少筋梁板当受力增加，梁板出现第一条裂缝后，拉力会全部由钢筋承担，梁板内的钢筋会被直接拉断。少筋梁板遭破坏时，裂缝宽度很大、破坏突然，没有明显预兆，这种破坏被称为“脆性破坏”，为一裂即坏型。

2、适筋梁板的破坏过程主要分为三个阶段：①裂缝出现前阶段②带裂缝工作阶段③破坏阶段。适筋梁板破坏前有明显的裂缝，破坏过程较长，有一定的延性，属于“延性破坏”，在破坏之前有明显的破坏前兆，是可以预料及避免灾害发生的。

3、超筋为何也有限制呢？超筋梁板受压时，随着受力增加，梁板会出现微小裂缝，但由于钢筋过多，在钢筋屈服之前受压区的混凝土就先被压碎了，超筋梁板破坏的时候裂缝延伸不高、宽度不大、破坏突然，没有明显预兆，这种破坏也属于“脆性破坏”，并且因为用钢量大，超筋梁板既不安全又不经济。

所以，混凝土的配筋应当适量，太多或太少都不好。

好了，关于“钢筋混凝土”的问题今天就和大家分享到这里，要是你有不同的见解也欢迎评论区留言分享！
