三极管驱动继电器时，为何要在继电器线圈两端并联一个二极管？

1⃣️继电器线圈上同向并联一只二极管起到续流作用、

2⃣️当三极管处于不断开关振荡时，会产生高电压对三极管发生损伤，当并联了二极管后，多余的反向电流可通过二极管释放，既保护了三极管也使继电器平稳吸合，有时在实验组装中，还要选择适合的滤波电容防止低频颤动。

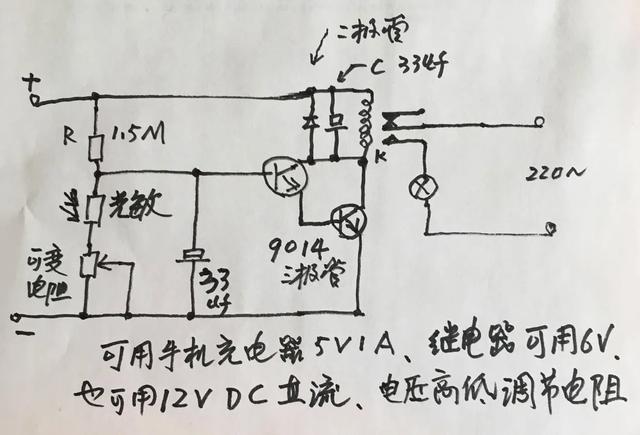

⬇️下图还可用话筒改声控，但要装延时电路，可以用热敏电阻改温控、

谢谢！

三极管驱动继电器时，为何要在继电器线圈两端并联一个二极管？



三极管驱动继电器时，为何要在继电器线圈两端并联一个二极管?

答：并联在继电器线圈两端的二极管为续流二极管。其功能应用见下图。

上图为三极管驱动继电器电路图。

从图中可见继电器并联一支1N4148二极管，并且它是D的负极与Vcc相接，这个电路大家熟知Ⅴcc为工作电源的正极，D的单相导通特性在此充分发挥其功能。它在此电路中的学名称续流二极管。

续流二极管经常和储能元件一起使用，防止电压电流突变，（即三极管截止时继电器释放）给继电器电感线圈提供释放反向电流通路。

电感可以经过它给负载提供持续的电流，以免负载电流突变，起到平滑电流的作用。在开关电源中，就能见到一个由二极管和电阻串连起来构成的的续流电路。这个电路与变压器原边并联。当开关管关断时，续流电路可以释放掉变压器线圈中储存的能量，防止感应电压过高，击穿开关管。一般选择快速恢复二极管或者肖特基二极管就可以了，用来把线圈产生的反向电势通过电流的形式消耗掉，可见“续流二极管”并不是一个实质的元件，它只不过在电路中起到的作用称做“续流”。

一些继电器制造商在出厂时就在继电器内部将二极管安装好了，如欧姆龙，常用于PLC控制电路中，非常方便，注意一点它在线圈两个端子标注了十 一号，接线时一定不能接错，否则续流二极管会烧坏。

希望对提问者和广大阅读者有一点帮助。文章中难免有语句不通、错别字、标点符号，请大家谅解。在此谢过大家。

知足常乐2017.11.22上海

三极管驱动继电器时，为何要在继电器线圈两端并联一个二极管？

我们在很多电子电路中都可以看到当用三极管去控制一个直流继电器时，总能在继电器旁边找到一个二极管与其并联使用，但是在很多对电路进行解说的时候好像对这个二极管的作用又只字未提，这给初学电子的朋友带来一定的困扰，下面我针对这个问题来谈谈我的看法，希望能给初学电子的朋友们带来一定的参考作用。

为了好说明问题，下面根据一个电路图来进行说明。我们从图中可以看出，当控制芯片CD4541的第8引脚输出高电平的时候，那么三极管VT8050就会导通，这时接在三极管8050集电极上的继电器线圈K1就会得到12V的直流电。我们根据电磁感应原理可知通电线圈就会产生磁场，磁场就会产生磁力，就是这个力会使其常开触点闭合、常闭触点断开，从而达到了相应的控制。在这一段时间内二极管VD6是不起作用的，因为二极管是反向并联的，二极管无法导通。

如果控制芯片CD4541的第8脚“吐出”低电平时，那么三极管VT8050就会截止，三极管的截止就相当于继电器线圈的断电，就在这断电的瞬间我们根据电磁学中的楞次定律就可以判断出在继电器线圈两端会感应出一个反向的电动势，其方向是“下正上负”。假设没有这个并联的二极管的话，那么所产生的反向电动势会对三极管产生很大的“冲击”。因为这个反向的电动势的电压是非常大的，一般三极管无法承受如此大的电压“冲击”，当有了这个反向并联的二极管情形就不一样了，那么因反向电动势所产生的反向电流就会“顺着”二极管流向电源的正极，这样大大减轻了因很大的反向电动势所产生的电流对三极管的“冲击”，从而能够保护三极管不会损坏。

我们一般称呼这种作用的二极管叫作“续流二极管”。因为线圈所产生的电动势可以经过它提供持续的电流起到平滑电流的作用。可见“续流二极管”并不是真正“参与”电路的工作，它只不过在电路中起到的作用称做“续流”。

以上就是我对这个问题的回答，希望能对初学电子的朋友有参考作用，欢迎大家转载并关注电子及工控技术。

三极管驱动继电器时，为何要在继电器线圈两端并联一个二极管？

三极管在驱动继电器时都会在继电器的线圈上反接一个二极管，为什么要接这个二极管呢？这个二极管是用来保护三极管的，防止三极管被高压击穿。三极管驱动继电器的电路如下图所示。

下面详细解释反接二极管的作用和工作原理。

这个二极管的名字叫做续流二极管，由于继电器的线圈呈现感性负载的特性。在三极管由导通变为截止的瞬间，线圈内的电流突然降为零，感性负载具有阻碍电流变化的特性，会在线圈两端产生反向感应电动势，电动势下正上负，而且幅值非常高，这个高电压瞬间就加在了三极管的集电极上，如果三极管的耐压值较低的话，则容易被这个高压所击穿。

加入续流二极管后，就给这个高压提供了一条泄放通道，从而保护了三极管，避免被高压击穿。

续流二极管需要反向并联在线圈的两端，即二极管的正极接三极管的集电极，二极管的负极接电源正。这样可以使续流二极管和线圈构成一个回路，将方向感应电动势泄放掉。在PNP三极管驱动继电器时，也是需要接入续流二极管的。

三极管驱动继电器时，为何要在继电器线圈两端并联一个二极管？

三极管驱动继电器时，一般都会在继电器线圈两端并联一个二极管，这个二极管是续流二极管，其作用是保护三极管。

我们来了解一下续流二极管的作用原理。

续流二极管在开关电源的电感中和继电器等感性负载中起续流作用。

如下图所示。

我们都知道，流经线圈的电流变化时，线圈会产生自激电压来抑制电流的变化，当线圈中的电流变化越快时，所产生的电压越高。上图中VD1是续流二极管，在三极管VT4导通时，继电器得电吸合，此时二极管VD1因为两端加的是反向偏压而截至，不影响电路工作。当三极管VT4由导通变为截止时，流经继电器线圈的电流将迅速变小，这时继电器的绕组线圈上就会感生出一个较大的自感电压。它因为与电源电压方向相同而叠加，然后加在三极管的集电极、发射极两极间。故很可能击穿三极管。而这个自感电压与电源电压之和对二极管VD1来说却是正向偏压，使二极管导通，形成环流，将继电器绕组上产生的感应电动势短路掉，使加到三极管上的电压基本上还是电源电压，保证了三极管的安全。续流二极管的最高反向工作电压应为电源电压的10倍，安装续流二极管时一定要注意二极管的极性不要接反，否则容易损坏三极管等驱动元件。

三极管驱动继电器时，为何要在继电器线圈两端并联一个二极管？

三极管驱动继电器时，在继电器线圈两端并联一个二极管，作用是保护三极管！

下图是常用的三极管驱动继电器的电路：

• 如果没有二极管D1,当Q2截止，继电器停止工作时，继电器的线圈会产生反向电动势，如果反向电压高于三极管能承受的电压，那么就会击穿三极管了。
• 如果加上了续流二极管D1,产生的反向电动势会由D1流回12电源中去，从而起到保护三极管的作用。
