如何测量电路板上电阻的电流？

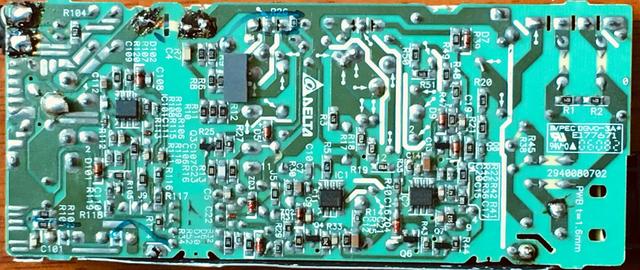

1⃣️如果你不从图纸上知道某个主元件周围的电压数据，只量电阻的电流也是没有作用的。因为某个电阻变性会引起元件上的电压改变，通过测量电压和断开电阻一脚在工作状态中才能测出电阻的电流值、也可以通过电阻上的色环先算出该电阻的数据，再断开一脚测量该电阻是否变性，才能计算和量出它的电流应该是多大。

2⃣️老式的分立件很好测量，可以划断局部线路，测量过后再焊接，也可以将电阻的一脚焊开，如果线路图上沒有标数据，可以先估算电板局部元件的功率，从电流表的大档逐步变换试量，注意事项是不可以直接在工作状态下用电流表笔对电阻两端并联短路测量，那样会烧毁主元件的。

谢谢！

如何测量电路板上电阻的电流？

如何测量电路板上电阻的电流，主要有两种方法：一种是将电流表串联到回路中测量电流，另一种是将电压表并联在回路中测量电压。

万用表是电工电子行业使用比较广泛的仪表，由于它集成了电压、电流、电阻等多种参数的测量，使用还是非常方便的。对于电压、电阻等参数的测量，都是将万用表并联在电路中的，但是电流的测量是比较特殊的，它需要将万用表串联的回路中，这也是很多初学者容易忽视的问题，甚至有很多小朋友直接用电流档测量电池容量，这是绝对禁止的。由于万用表测量电流时需要串联在回路中，这就需要把需要测量的电路断开，把万用表串联进去。

测量电流之前，需要根据所测量的电路选择合适档位。首先根据电路类型判断所测量的参数为直流还是交流，再根据电路大致判断电流参数，如果无法判断，可以选择最大电流档位测量，根据测量参数再选择合适档位。对于不同的万用表，电流档位表笔的连接也是有区别的，对于mA档位的小电流，大部分万用表与电阻电压档位使用同一个插口，而对于大电流档位，比如10A20A档位，一般会单独设置插口，也有部分万用表会把mA档位单独使用一个插口。

万用表测量电流的原理是通过与被测负载串联小阻值的电阻，通过电阻上产生压降，测量检流电阻上的电压实现的。所以使用万用表测量电流时，尤其是使用10A20A档位测量大电流时，是不宜长时间测量的，长时间测量由于检流电阻发热就会对电路及电阻值产生影响从而影响测量精度。

测量电路板上电阻流过的电流，按照常规方法，需要把电阻的其中一个引脚与电路断开，把万用表串联进去，使用电流档进行测量。但是这种测量方式存在两个弊端，一个是需要把电路中的元件拆除，串接万用表进去还需要焊线，操作起来是比较麻烦的；另一点就是万用表内部的检流电阻，理想的电流表是不存在内阻的，它相当于一根导线，但是现实中的万用表是存在电阻的，并且电流档位越小阻值越大。这样就会带来一个问题，当万用表串接进电路时，相当于多串联了一个电阻，这就会使电路中的原始电流产生变化（一般会减小），虽然使用高电流档位内阻会有所减小，但是高电流档位的精度又不如低档位精度高。所以把万用表串联到回路中测量电流，有时测量出来的参数并不一定准确。这里就需要用到第二种方法，测量电阻上的电压。

使用万用表测量电压时，是将万用表并联在回路中的，需要测量电阻上的电压时，不需要将元件拆除，直接将表笔并接在电阻两端，选择合适档位测量即可。如果想要测量流过电阻中的电流，需要知道两个参数即可，一个是电阻的阻值，另一个是电阻上产生的压降。电阻的阻值可以通过色环或者丝印读出，而电阻上的压降就可以通过使用万用表的电压档测量出来了。根据测量出来的电压以及电阻的阻值，就可以根据欧姆定律的公式计算出流过电阻的电流了。

虽然这种测量方法也会对电路参数产生一定的影响，因为万用表的电压档也是存在电阻的，当万用表并接在电阻两端时，会把电阻值变小。但是由于电压表的内阻值很大，这一点变化相对于电流档产生的影响，基本上是可以忽略的。

在实际的电路中，包括万用表内部电流检测电路，都是采用检流电阻串联，通过检测电阻转换成电压之后，通过测量电压计算出电流的。为了减小检流电阻对电路产生的影响，这个电阻值需要尽可能小，但是较小的阻值所产生的压降也会很小，这对于测量电路的要求是比较高的。所以检流电阻的选择也是需要根据电路的实际情况选择的。

如何测量电路板上电阻的电流？

朋友们好，我是电子及工控技术，我来回答这个问题。在检修电子电路板时根据测量方便程度和测量安全系数来说，最常见的是测量线路电阻值，然后测线路电压大小，最后才是测线路的电流。下面我来简单谈谈电路板的测量问题。

对电路板上电阻流过电流的大小测量可以用以下方法，第一种是间接测量法，其方法是先用万用表电压档测得电阻两端的电压，然后根据电阻的标识值用欧姆定律就可以得出其电流值的大小了，即I=U/R。第二种是直接测量法，也就是用数字万用表的电流档，把电阻的一端用烙铁拆掉，然后用数字万用表串在电阻的支路中就可以读出电流大小了。在有的电路板中，对电流比较重要的地方都预留了短接口，当需要测量电流时，只要断开这个短接口就可以了。我记得以前在学电子装接时，在练习超外差式七管调幅收音机的电路板上就预留了测量流的五个断点，焊接完调试时只要测得电流值在规定的范围内就可以了。

不过以上二种方法都比较麻烦，我们在维修中大部分都是利用电压测量法，再结合逻辑分析法基本上就能判断出故障的具体位置，在测量电压时通常是把所测电压与正常电压相比较，与正常值相比电压是偏高了还是偏低了，然后再具体分析造成这种电压过高或过低与什么电子元器件有关，这样基本上就能够锁定故障点了，因此，我认为测电阻上的电流方法虽然可行，但检查故障的话比较麻烦。

以上是就对这个问题的看法，欢迎参与讨论这个话题。

如何测量电路板上电阻的电流？

大家好，很高兴回答这个问题。

首先说明，在电路板上直接测量电阻的电流是有一定难度的。如果没有电工电子基础不建议朋友们测量，因为是带电作业，非常危险。如果是24V一下，那就安全多了。

有电气知识的朋友都知道，测量电路电流，是要串联起来测量，电阻一般情况下都是焊接在电路板上的，那么，怎么串接？并且还是带电！因此，如果条件允许的话，优先使用钳形电流表，不用拆线，这样相对较安全。

但是如果条件不允许，怎么办？那就老老实实把电阻拆开吧。记住一定要先停电，把电路板上的电容放电，间隔一段时间，再重复一遍放电。确认没有电压后，再把电流表串进电阻，之后再送电，有时电流表量程可能选的不合适，不要怕麻烦，多试几次就好了，测量完毕后，千万记得要回复哦。

其次，还有一个方法，就是测量电阻两端的端电压，利用欧姆定律，计算出电阻电流。电阻上面有色环，根据色环就能判断出阻值来，还有的电阻上面标有阻值，这就更好了。电流的计算公式是:电阻的端电压除以电阻的阻值，结果就是电流啦，单位是安培A 。

好啦，啰里啰嗦陈述一大堆，不知道朋友们看明白没有，测量电流不是很复杂的工作，只是在电路板上，就略有难度了，不对的地方，欢迎大家多多批评指正，谢谢大家！

如何测量电路板上电阻的电流？

方法1，万用表电流挡直接串入测量，这个比较麻烦因为要先断开线路。

方法2，万用表测量电阻两段电压，然后用电压除以电阻算得电流，这两种方法测量出来的是有效值。

方法3，用示波器测量峰值电压和周期，可以算得峰值电流。

如何测量电路板上电阻的电流？

测量在线电阻的电流有两种方法，一是断开电阻串入电流表，二是测电阻上的电压然后通过计萛得到电流值。

先介绍一下串入电流表的方法。这应该是一种最标准的测电流方式。

由于所有电流都从表内通过，所以测量准确度较高。但有两点应注意:一是需要断开电路，这对元器件排列较为密集的电路板或贴片电阻很不方便。二是电流表本身都有内阻，接入测量就相当于在电路中多串了一个电阻，所以会存在附加误差。电路阻值越低误差越大。

另外一种就是不动电路，只通过测量电阻上的电压来计萛电流值。

这种方式的最大优点是不须对电路作任何改动直接测量既可，非常方便。但也有两点需注意:一是测量精度完全依赖电阻的误差。比如电阻标注1000Ω而实际只有950Ω，造成计萛结果不准。二是不适合阻值过大的电阻。比如电阻本身1MΩ，若电压表内阻也是1MΩ，二者并联就成了500KΩ，误差大了一倍。

这两种方法各有特点，可根据实际情况选择使用。以上是我的回答。
