NHR-M32智能温度变送器输入信号怎么接线？
NHR-M32智能温度变送器输入信号怎么接线？
应主页邀答！
图二NHR－M32智能温度变送器的输入信号有两种形式：
1⃣️电阻信号标有两路，每路有三只脚，第一路两色相同的接端子7和8、单色的接端子9、第二路有三只脚，两色相同的热电阻接10、11端子，单色的接12端子。
2⃣️电偶信号的有两路，每路两只脚，一路热电偶负极接7端子，8接正端子。第二路热电偶负极接端子10、正极接端子11、
3⃣️我用表头串接一只热敏电阻和一块手机旧电池，利用热敏电阻的温度变化显示刻度数，只要先将表头数据旋转归零后读数就准，换档旋转到串联组就能显示温度，可以随时查看温度随手使用随手关，方便又省电。

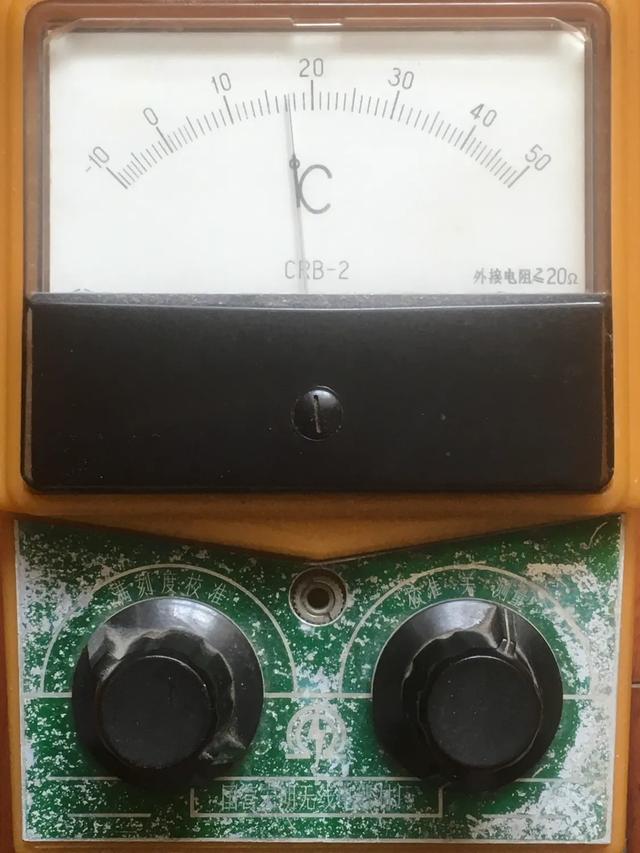

⬇️图一显示今天下午此时自然室温17度
