接近开关用万用表能直接捡测吗？该怎么做？

1⃣️顾名思义，所谓＂接近＂就是靠近，物体可靠近，人可靠近就能开或关的开关。

2⃣️开关制作的原理可用磁铁式的，如平板电脑合上盖关闭时，听到里面＂嗒＂声响，就是利用的磁铁接近感簧片而分离断电的，在电高压锅的上盖入槽后，由于磁铁接近感簧管而吸合使电源导通。这一类的靠磁铁接近的开关，只要听到吸合声响后，用万用表的电阻挡就能测出线路通断。

3⃣️还有24V、36V等直流电源供电的接线开关，它们有红外线原理的，有光波，声波，触摸的楼道开关等原理的，它们内部有电子原件，靠接近的信号源触发导通里面的开关。要想知道它们的内部开关有否导通，只要看指示灯，或测量输出与负极之间的电压。

4⃣️你想学会制造一个接近开关，可以在感簧管外绕线圈，利用电感作用使感簧管铁金属片吸合导通电路。

5⃣️如果想学电子式的接近开关，还可以利用三极管的信号放大原理，在基极信号上接入话筒，光敏电阻等，我试制的按近开关，利用了三组三极管的放大，当人体接近时就能放大信号导通继电器。

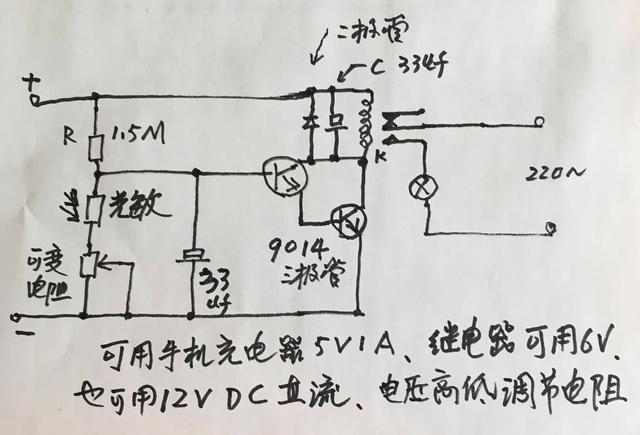

⬇️图可接入光敏电阻，也可接入话筒等

谢谢！

接近开关用万用表能直接捡测吗？该怎么做？

我是矿山电气小东，分享电气知识。"接近开关用万用表能直接捡测吗，该怎么做？"当刷到这个问题，想起自己曾经不止一次判断过接近开关的好坏，所以觉得这个问题是实际当中经常遇到的问题，有必要讲一下，就把我在检修中遇到问题，总结一下经验分享给大家。

什么是接近开关

接近开关是一种不需要与被检测物直接接触就能检测得到的一种位置开关，当被检测物接近开关的感应面到动作距离时，接近开关输出控制信号，驱动控制相应电路，实现控制功能在。接近开关是一种开关型传感器具有传感性能。

接近开关动作可靠、性能稳定、抗干扰能力强、频率响应快、使用寿命长，并具有防水、防震、耐腐蚀等特点，在电气控制中，尤其是自动化控制中得到了广泛的应用。

接近开关根据工作原理有电感式、电容式、霍尔式，工作电压有交流型和直流型。在电气控制中典型应用的是直流24V供电的接近开关，工作电压范围可以是10-36V之间。

接近开关的分类

1、按工作电压分

接近开关工作电压有交流型和直流型。

交流流型的电压等级：AC 24V 、AC 36V 、AC 110V 、AC 220V等。

直流型的电压等级：DC 24V

在电气控制中典型应用的是直流24V供电的接近开关，因为控制电路中普遍采用直流24V电压，接近开关的工作电压范围可以是10-36V之间，接近开关的电压范围相对比较宽一些。

2、按工作原理分

接近开关按工作原理可分为电感式、电容式、霍尔式。

电感式

电感式接近开关其检测端面处，有一个磁芯电感，电感内通有一个交变磁场，当有金属性物体接近时，会在金属端面产生涡流，这个涡流反过来会影响电感的交变磁场，使之变小或停止，达到感知目的，后级驱动输出控制信号。

电容式

是当被检测物物体与接近开关接近时，会有一定的电容存在，物体越接近电容量越大，接近开关能够检测到这个电容的变化量，当达到一定的域值时，输出控制信号。

电容式接近开关的优点是可检测物比较多，比如各金属、水、油、人体甚至塑料和玻璃，当然这是事物都有其两面性，有优点就有其缺点，缺点就是在安装环境中要考虑周围金属干扰。

霍尔式

霍尔式接近开关检测端面有一个霍尔元件，能够感知磁场的变化，通过后级驱动输出控制信号。

3、按引出线分

可分为二线制、三线制、四线制乃至于五线制。

二线制

二线制故名思意，只有二根线是电源线与控制回路集于一身，所以接近开关在关闭状态时会通过负载有一定的静态工作电流，也就是所谓的漏电流存在，在应用时要注意这一点。

三线制

三线制是有三根引出线，其中二根是电源线，一根是输出控制线，这根线与电源有一公共端，当接近开关动作时，根据内部电路形式，这根输出线与电源正或负相通状态，实际并未真正相通。

四线制、五线制

这个就是电源与控制端独立，四线制为一常开或一常闭。五线制为一常开一常闭，它们之间就是这个区别。

我们日常应用二线制与三线制比较常用，四线制与五线制不常用。

4、按输出类型分

输出类型可分为：晶体管输出型，可控硅输出型、继电器输出型

晶体管又分为PNP和NPN型如下图，一般三线制采用晶体管型。二线制一般是采用可控硅型。四线制、五线制一般采用继电器型。

• 说了上面一堆，主要的目的就是在判断其好坏时，要知道其工作原理，知其然知其所以然，才是搞技术的人要追求的目标，进步的必然阶段。

接近开关的检测

这里着重讲的是二线制和三线制接近开关。在现场判断接近开关好坏前，要像大夫给人看病一样，要有“望、闻、问、切”这几个步骤。

• “望”就是先看一下外形有无异常；有指示灯的看一下指示灯是否随着检测状态的变化而相应的变化。
• “闻”这个用鼻子闻不到了，只能听了，听现场人员描述，故障的前因后果。
• “问”就是问一下现场人员，具体的情况。
• “切”就是根据以上步骤，进行判断故障，测量切好坏了。

先强调一下，为什么要有以上的步骤呢，因为需要判断一个接近开关是否损坏，一定是在现场出现故障了，怀疑这个开关有问题，才需要测量其好坏。

• 通过以下几个步骤来检查判断

1、先了解一下现场的情况，有一个先期的预判，不要上去就把接近开关拆下来，测量其好坏。有可能是线路问题或是负载问题，排除了线路和负载问题以后，我们在拆下开关判断其好坏。当然了，这个要根据现场具体情况，是先查线路和负载简单，还是先查接近开关简单。

2、通过查线路无问题后，接下来，我们先在路测量，先测量其电源是否正常，因为供电电压是一切电路正常工作的前提，电压不正常其它也就是无从谈起了。这里也要强调一下，有时候用数字万用表测量电压显示值是正常，但是实际电压是有问题的，是一个虚读数，因为万用表内阻比较大的原因（这是一个注意点以免走弯路），这就需要平时经验的积累。

经过以上的检查，基本已经能够找到了故障点，说到了这里，各位看观一定要说了，好像忘记了，怎么用万用表测量其好坏这码子事了。先别急，容我慢慢道来。

3、用万用表测量元器件好坏，分在路测量与拆下来测量二种方法。

① 在路测量就是上面测开关的供电电压和输出信号有无。在路测量一般是测量电压、电流值，测量电阻只做为一个参考，因为线路有可能有并联电阻存在，所以测量的电阻值不一定是它的实际值。接近开关只能测量其有无输出电压值，电压值输出值正常与否。

② 拆下来测量，一般都是测量其静态电阻值，或测量通断。还有就是测量其二极管特性。接近开关一般是不建议测量其电阻或二极管特性，因为这个会因不同的接近开关，而有不同的值，没有参考价值。可以拆下来之后单独接一个正常的电源，用正常可检测物体靠近，在测量输出端有无电压来判断其好坏。

③ 测量时注意一下测量点，测PNP型开关时，万用表正极红表笔测输出端，黑表笔测电源负极端，当检测物靠近时有电压输出，检测物离开电压减小（这时测量的电压不是为0，是因为万用表内阻与开关内阻分压值），基本是正常的。同样的方法测NPN型开关时，红表笔测电源正极，黑表笔测输出电压，判断方法与PNP型相同。在不知道开关是PNP还是NPN时，用以上方法分别测量一下，就知道是什么型的开关了。

④ 接近开关引出线的颜色一般是棕色接电源正极，蓝色接电源负极，黑色接输出，这个可以用一个速记简语“棕正，蓝负，黑输出”。如果这个开关不是前面说的颜色，在未拆下来之前，那么只能是先找到电源正负极，然后看一下哪根线接在哪里，这样就判断出开关的供电线正负极了，剩下一根就是输出线了。

总结

在这里总结一下，用万用表测量拆下来的开关，用电阻档或二极管档测量不太好判断其好坏，除非有短路故障，一测量便知，要不是很难知道其好坏的。拆下来可以给开关通电，测量其输出，这个方法比较准确。但是比较麻烦。

通过以上的讲解，希望对您有所帮助，如果觉得有用，请关注并转发，如有疑问请留言。谢谢

接近开关用万用表能直接捡测吗？该怎么做？

接近开关用万用表能直接检测吗，该怎么做？

我们这里用的是倍加福接近开关，外型为圆柱形，供电方式为直流型，输出型式为直流三线制，当有相应的检测对象靠近其检测范围，其指示灯会亮，因此判断其工作状态非常的直观。因为它是不要运动部件进行机械接触就可以直接进行位置检测，使用起来非常方便。因此，可以利用它来驱动执行机构或给采集装置提供信号。

其既有行程开关和微动开关的特性，又有具有传感性能，是理想的电子开关量传感器。在生产过程中用的类型大体上分为五类。

电容型：检测对象；可检测各种导电或不导电的固体或液体。

电磁感应型：检测对象；可检测磁性金属物体。

高频振荡型：检测对象；可检测各种金属物体。

超声波型：检测对象；可检测不透过超声波的物体。

光电型：检测对象；可检测不透光的物体。

我们家用的开关，是导通火线。而接近开关，尤其是使用比较频繁的三线制接近开关，可导通直流24V正极线或直流24V负极线，其本质还是开关，只是相比普通开关而言特殊些，因为不同类型的接近开关可能对检测对象的要求是有所区别的。

用万用表检测接近开关，与普通开关的检测有点不同，普通开关直接检测通断就可以了，无需通电。而接近开关要给予电源才可以进行检测，由于检测过程中是带电的，因此不方便直接检测通断。例如直流型三线制接近开关，通常供电电源为24V。三根引线有棕黑蓝或者红黄蓝，其中棕蓝或红黄一般情况是电源线，黑色或黄色线是信号线。用个220V转24V的电源模块就可以为其供电了，检测时用万用表的直流电压档位。将220V转24V的电源模块的输出24V端子接上接近开关，正极端子接接近开关的棕或红线，负极端子接接近开关的蓝线。如果是NPN型的接近开关，就是低电平输出，那么信号线与棕或红线之间又24V电压，若是PNP型接近开关，就是高电平输出，那么信号线与蓝线之间有24V电压。注意的是上面说的高低电平输出，指的是常开型接近开关在检测到对象物体时输出的信号类型。如下图所示，常开型和常闭型的具体情况都有列出。由此可知，将万用表拨到直流电压档位。是NpN型接近开关，那么用万用表的黑表笔搭接信号线（黑或黄线），红表笔搭接电源模块的24V输出正端子，用相应的检测物体靠近接近开关的探头，如果万用表有24V显示则正常，否则不正常。是PNP型接近开关，那么用万用表的红表笔搭接信号线（黑或黄线），黑表笔搭接电源模块的24V输出负端子，如果万用表有24V显示则正常，否则不正常。

综上所述，三线制的接近开关就是导通那根电源线，这是由于它的输出类型决定的。所以，要是用的接近开关不知道是那种输出类型，只要知道其输出类型的特征，用这种方法也是能够判断出其输出类型的。

接近开关用万用表能直接捡测吗？该怎么做？

本人接近开关用的比较多，我可以非常直白的告诉你：接近开关是不能直接用万用表检测好坏的！无论他是两线制，还是三线制，是npn型还是pnp型。

因为绝大多数的接近开关，所使用的电源都是直流24伏，我们就以直流24伏的接近开关为例，给大家做详细的讲解，告诉大家如何利用万用表来判断接近开关的好坏。

所以在利用万用表来检测接近开关的时候，我们首先必须给接近开关接上24伏直流电源。

1.首先我们来说，两线制的接近开关。

两线制接近开关的接线方式比较简单，我们只需要注意它接线的正负极就可以了。一般来讲，两线制接近开关的红（棕）线接电源24V（正极）、蓝（黑）线接电源0V（负极）。

因为我们需要用万用表来检测，所以接近开关就不用接负载了。

我们首先将万用表打到直流电压档200V，将两线制接近开关的棕色线接开关电源的24伏，蓝色线接到万用表的红色表笔上。

然后再拿一个金属物体，靠近接近开关，用万用表的黑色表笔触碰开关电源的0伏，看万用表是否有24伏的电压读数。

如果金属物体靠近时有24伏，而拿开时显示为零伏，就证明这个接近开关是好的。

2.三线式接近开关好坏的判断。

三线制接近开关，他三根线的配色一般是棕正蓝负黑输出，我们只要记住这个口诀就够了。棕色线（BN）接电源24V（+）端；蓝色线（BU）接电源0V（负）端；黑色线（BK）为信号输出端，连接负载。

同样我们要用万用表来检测三线制接近开关的好坏，首先也必须给接近开关接上电源，按棕正蓝负黑的规则，给他接24伏的直流电源。

接好电源之后，同样将万用表打到直流200V的位置，将黑色的线接到万用表红色表笔，然后再拿一个金属物体，靠近接近开关，用万用表的黑色表笔分别触碰开关电源的0伏和24V这两个端子，看万用表是否有24伏的电压读数。

a.如果万用表的黑色表笔触碰开关电源0V的时候，显示电压值为24伏，那么这个接近开关就是Pnp型的，常开。

b.如果万用表的黑色表笔触碰开关电源的24伏的时候，显示为—24V，那么这个接近开关就是npn型的，常开。

c.如果我们拿掉靠近接近开关的金属物，黑色表笔无论触碰开关电源的零伏还是24伏，屏幕显示都为零，那么就证明接近开关是好的。

其他如四线制，五线制的接近开关和三线制的接近开关检测方法相同。如果是常闭型的，和上述检测结果刚好相反。在此我就不一一赘述了。

接近开关用万用表能直接捡测吗？该怎么做？

接近开关用万用表能直接检测吗？该怎么做？

★接近开关使用万用表不容易判断它们的好坏（包括指针式万用表或者是数字万用表）。因为有源半导体材料不是万用表来简单检测的。因为接近开关种类繁多，有二线制的，三线制的，四线制的。

无论是电感式、电容式、霍尔接近开关、光电式接近开关、超声波接近开关等，它们内部之间都有振荡电路、放大整形和开关输出。而这些电子元器件都是晶体三极管、晶体二极管、稳压二极管、电阻、电容、电感线圈等。它们属于有源器件，就是说它们需要直流电源供电，根据不同原理是传感器来改变内部工作状态，最后通过晶体三极管来驱动继电器，实现所谓的NPN、PNP输出。

★下面本人以三线制的接近开关来说一下。这种接近开关它有一根棕色线，一般为直流电源的正极+，一根蓝色线，一般为接直流电源的公共0V端，还有一根黑色线，一般都是内部晶体三极管的输出信号线。见下图所示

再者接近开关的直流电压范围比较宽广，它可以在DC12V~36V之间变化，一般常见的直流电压为DC24V用的最多。由于内部结构有稳压二极管，这样让它工作状态不会受到高低变化影响。

对于NPN型接近开关，直接用24V微型继电器串接在棕色+和输出信号的黑色线中；而PNP型接近开关则仅仅只是将继电器的一端改接至直流电源的公共0V端子上即可。接近开关的所谓的常闭或者常开与机械式的行程开关完全不一样，它指的是接近开关的一种最后输出状态而已。

简单理解为，接近开关的好坏，需要外加一个直流电源和一只继电器即可判断它们的好坏了。

★再者，接近开关的尾部安装有发光二极管指示状态，让人们通过发光二极管亮、灭来判断是否进入工作状态。

★接近开关假如是电容式的，它当有金属物体靠近它时，此时它的电容量变化改变；假如是电感式的，金属同样是改变它内部的电感量，只要打破了常规平衡，它就有信号输出给晶体三极管基极，对于接入的继电器会翻转动作（这里排除继电器损坏情况下）。

而继电器正常吸合电流也比较小。如果接近开关内部电子元器件损坏，那么在接通直流电源时，内部短路状态会将电压严重降低，说明该接近开关已经废了。本人长期接触这些接近开关，一般自然损坏的比较少。

作为一个合格电工从业者，如果不会这种简单的电子技术，那么以后的工作中则是非常吃力。有些东西都是靠悟性来的。基础知识学会了，有条不紊的接这些接近开关会手到擒拿，得心应手。

知足常乐2021.7.5日于上海

接近开关用万用表能直接捡测吗？该怎么做？

我在厂里检测过三线的接近开关，三线一般是棕线(正极)，蓝线(负极)，黑线是输出端，首先通上30v以下的直流电，拿螺丝刀靠近接近开关，看接近开关的灯会不会灭或亮，初步判断有没动作，然后根据类型是npn还是pnp用万用表直流电压档检测三条线的电压，npn类型的接近开关黑线是低电平输出，相当于和蓝色(负极)短接，如果接近开关是常闭型，在通电后棕线和黑线之间的电压是电源电压，在接近开关动作后断开，此时电压为零，如果是常开型则是动作后棕线和黑线才有电压，npn型接近开关蓝线和黑线之间是没有电压的。。如果是pnp类型的接近开关，黑线是高电平输出，相当于和正极棕线短接，同样的，通电后，常闭型黑线和蓝线就有电压，接近开关动作后断开。常开型就是接近开关动作后黑线和蓝线才有电压。而黑线和黑棕之间因为不是断开就是短接，他们之间没有电压。。另外两线性接近开关就是一个开关，不是通就是断，测试是不能直接接电源，要接入负载。本人所知有限，不对的地方请前辈们指出。谢谢
