1⃣️何为等电位，比如有大地、地线、楼房钢筋、在它们相互之间用电压档测量电压均为零，便是等电压，人们习惯称装修卫生间的专用地线为等电位（多指从楼房钢筋网上焊接引出的地线），因为它与大地的电阻不超过4欧。

2⃣️家装设计中有专用地线（可以直接打在地下），常见的为一火一零一地三线输电，这地线不可出现中断和接触不良，否则金属外壳的用电设备（如电饭锅）就不安全。

3⃣️楼房在建筑的过程中，专职水电工要确保将专用的等电位线必须牢固焊接在钢筋结构上，再把线接入卫生间的专用地排，然后分别接到（如电热水器等）金属器具上。

4⃣️为了安全，家中用电设备需要的地线不可直接接入卫生间等电位线上，但家中的地排总桩可与等电位线总桩并联，这样会起到双保险作用。

5⃣️因为各家的安装图纸不同，但是安装的电原理相同，这就要求水电工师傅具备基本操作技能。

谢谢！

装修等电位怎么接？

卫生间等电位非常非常重要，但是很多人甚至装修电工都忽略了它的重要性。就以我平时接触的装修师傅为例，10个里面最少有8个不清楚等电位的施工及作用。今天我就从我的个人理解出发，用通俗的语言来分享一下等电位作用及施工方法。

简单的讲，等电位的作用主要有三个：

①当设备发生漏电时，人即使摸到也不会发生触电。

②防止室外电压顺着金属管道入侵室内。

③降低外界磁场对机器设备的干扰

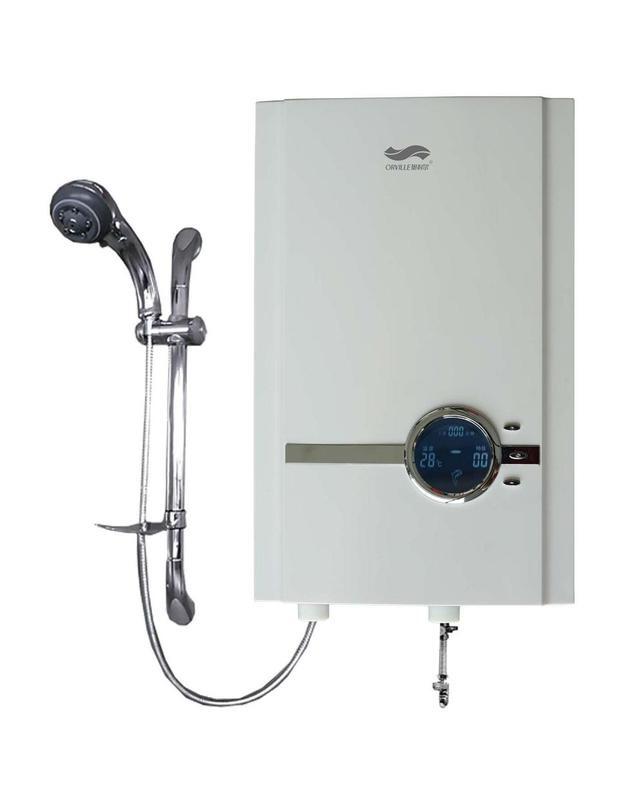

家庭装修中，卫生间等电位的主要作用就是防止热水器或者卫生间其他用电设备漏电时，人不小心摸到而引起的触电。

可能有人会说，卫生间不是有漏电开关和地线吗？热水器一漏电就会跳闸，等电位要不要无所谓。但是漏电开关或者地线万一坏了呢？这个时候等电位的作用就体现出来了。我们有时候听到某某洗澡触电身亡，这基本上都是因为漏电开关坏或者地线失效导致的。

卫生间等电位施工总共可以分为三大块，①等电位箱和卫生间地面钢筋网相连接；②等电位箱和卫生间所有可能带电的用电设备外壳连接；③等电位箱和配电箱里的地排连接。

①等电位箱和地面钢筋网连接

卫生间在铺水泥地砖之前，需要先做钢筋网。具体做法是：先把小钢筋在地上横竖摆好，它们之间的间距在60cm以下，然后把钢筋横竖交叉点焊接起来。

最后再找一条扁铁，扁铁一头和地面钢筋网焊接，另外一头接到等电位箱内。

如果房子是框架式结构，卫生间水泥地面一般含有钢筋网，并且地面钢筋网和立柱里的钢筋是连接在一起的，那么我们就可以利用地面本身的钢筋网。这时我们只需要用扁铁把卫生间立柱钢筋和等电位箱连接即可。

②等电位箱和卫生间所有可能带电的用电设备外壳连接

只要是卫生间里可能带电的用电设备外壳，都要接到等电位箱里的地排上。比如把热水器外壳、金属水管、花洒等等

③等电位箱和配电箱里的地排连接

最后还需要把等电位箱地排和家庭总配电箱地排连接在一起，这个的主要目的是降低等电位与地之间的电压。

如果等电位地排不接到配电箱地排。当设备漏电时，整个卫生间电位都会变成220V，虽然人摸到漏电设备一样不会触电；但是卫生间外电位为零，人一旦跨出卫生间，可能会出现跨步电压触电。

我是电工学院，专门负责电工培训、考证；如果你对电工感兴趣，可以关注我！如果觉得本文不错，记得点赞、评论、转发！非常感谢！

装修等电位怎么接？

装修有很多工种，电位定位接管，需要专业的水电师傅才可以接！而且在装修过程中电位是重中之重。

第一，电位需要业主、电工、设计师、监理现场定位，确定后，由电工用墨线放样出电位线管走法；

第二，线管需横平竖直，管与管之间留一根管的距离，这样可以增大贴砖的附着力，避免空鼓。第三，每个转角的地方弯两个45度角，方便电线抽动灵活。

第四，厨房卫生间的电位需要注意，要走天花顶比较好！

第五，穿线管应选择一定的大小(粗细)， 不但要能使导线穿得进，而且要留有足够的空隙，使导线在通过大电流时产生的热量能散发掉.一般导线的截面积与穿线管截面积之比为 1/3~1/4.严禁导线把穿线管堵实。

第六，不同电压，不同回路，不同信号的线路严禁穿在同一穿线管内。

第六，严禁将导线无任何保护地直接敷设在墙内,地坪内,地板下或天棚上。

第七，灯和 电气设备的开关务必安装在"相线"上(即控制相线)，否则开关掉后，灯关及电气设备上仍带电，易引起触电事件。

第八，用电系统有两种保护：接地保护 和接零保护，我国目前一般采取的是接地保护。注意，同一系统中，严禁同时采取两种保护，否则会造成安全事故。

装修等电位怎么接？

如果等电位接不对，如果漏电就会发生严重的触电事故。这个知识关系到大家的用电安全，非常重要，必须引起大家高度重视。

这个问题分两派，有的人家庭装修时做了等电位，有的人根本忽视没有做。做了等电位的又分为两派，有的人把卫生间等电位与插座地线进行连接，有的人反对把卫生间等电位与插座地线进行连接。那么我们究竟应该怎么做才是正确的？

谈谈我个人的经验看法，供君参考：

第一：必须明确等电位联结有总等电位联结、局部等电位联结和辅助等电位联结三种。等电位联结的目的是使所有金属构建于PE线处于同一电位，以降低接触电压，提高安全用电水平。

总等电位联结（MEB），由等电位联结端子板放射连接或链接进出建筑物的金属管道、金属结构构件等。局部等电位联结(LEB)，是在建筑物内的局部范围内按总等电位联结的要求再做一次等电位联结。辅助等电位联结(SEB)，是在辅助范围内有可能出现危险电位差的可同时接触的电气设备之间或电气设备与装置外可导电部分(如金属管道、金属结构件)之间直接用导体作联结。

第二：等电位，即等电势。电力系统中用向下的空心三角形符号表示等电位，实际上是表示接地。一般家里卫生间的等电位都是局部等电位，在建筑物的每一电源进线处，一般设有总等电位联结端子板（MEB），由等电位联结端子板放射连接或链接进出建筑物的金属管道、金属结构构件等。

而家里的等电位箱也有两种区别，除了局部等电位箱还有辅助等电位箱。局部等电位箱虽然可以在发生漏电时将电压降低在最低，但还是存在电压的，而辅助等电位箱却可以将电压消除，基本上是感觉不到电压的。

第三：为什么要做卫生间等电位？根本原因就是墙体、楼板属于电的不良导体。卫生间等电位的作用就是将可能漏电的电器外壳、卫生间金属部件之间使用导线连接起来，消除这些部位的电压差，并且最终将漏电流导入大地。

等电位的另外一个作用是在雷击将雷击电流直接引入大地。因为卫生间潮湿易导电，卫生间设置等电位盒子是将卫生间的所有金属器具进行并联，全部串通起到防雷击保护作用。

第四：在连接卫生间等电位之前一定要检测等电位端子、地线的可靠性。如果保障安全的等电位、地线连接不可靠，将会带来直接而严重的后果。如果等电位端子箱本身连接不规范，刻意连接等电位可能带来更大的风险。如果扁铁连接，等电位端子，或者导线问题可以进行更换维修，检测接地正常，再进行等电位安装连接。

第五：检测等电位的接地情况是否正常：一种是用卫生间插座火线和等电位端子连接，并串接一个灯泡，如果灯泡亮，证明等电位接地没问题。如果灯泡不亮，证明等电位接地不正常。

另一种是用等电位测试仪测量等电位接地是否正常，若等电位连接盒与等电位连接范围内的金属导体之间的电阻小于5欧姆，可认为等电位连接有效。也就是说等电位联结范围内的金属管道等金属体与等电位联结箱内的端子排之间的电阻不应大于5Ω。

特别提醒非常重要的一条，与等电位端子连接的插座地线也要进行检测，确保是入户配电箱接入的地线。避免地线和零线接错的情况，或者是地线本身连接不好的情况。等电位接线要用等电位端子，等电位接线器，建议请专业的电工进行操作。

第六：根据第五条，卫生间等电位在正常接地的情况下，是否需要与插座内地线进行连接需要看卫生间插座地线的来源。

1、如果卫生间插座地线是从入户配电箱引过来的，是独立的回路且卫生间插座地线是直接与配电箱总地线连接的。这种情况下，卫生间等电位是需要和插座地线进行连接的。

注意现如今大部分设计院出图插座都是单独回路，插座地线也是直接与配电箱总地线连接的。这样的连接在卫生间出现漏电情况时，配电箱内地线漏保可以快速动作，切断电源。同时漏电电流可以快速通过等电位和地线导走，将电压电流对等降低，消除电势差(电压差)避免人体触电。

2、如果卫生间插座地线是从其它房间插座引过来的，不是与入户配电箱直接连接的。这种情况是绝对不允许将卫生间等电位与插座地线进行连接。从其它房间引过来的插座地线，与其它房间的电器有连接，如果其它电器发生漏电，(地线通常接电器金属外壳)，会引到卫生间内，这样扩大了漏电范围，增加了卫生间触电风险。同理，如果卫生间漏电，也会影响到卫生间外的其它电器，插座安全，同样扩大了触电范围，增加了漏电风险。

3、所以现如今大部分设计院出图基本不会这样设计，基本都是单独回路，请注意观察校核入户配电箱回路设计。在安装局部等电位箱时，一定要确保里面的连接排不仅和接地的镀锌扁铁连接牢固，也要和电源箱内的接出来的地线连接牢固。

而电源箱内的地线是需要和卫生间等电位箱内连接的，这样一来就能形成二次接地，也能避免漏电对人体造成的伤害。等电位的双保险作用可以在进户电源箱的地线失效时可以提供接地保护，所以两者连接还是很有必要的。

4、综上所述，等电位连接线可接入卫生间插座作为地线，但请注意等电位连接线肯定不能和从卫生间外部引入的地线连接，因为是这是两套独立的保护系统，一旦连接，一方漏电将导致全部带电。

第七：在装修时，把配置有浴缸、淋浴的卫生间中的配电箱的接地线、所有的浴缸、洗脸盆、上下水管、毛巾架、浴巾架、扶手等金属构件、建筑的钢筋网等金属部件用25×4的扁钢联结到“等电位”装置上，形成一个相对独立的整体。

第八：安装时在卫生间内将各种金属管道、结构件(包括混凝土楼板中的钢筋)以及进入卫生间内的地线，用不小于4mm²的铜芯线，通过等电位联结端子箱互相连通。等电位联结导线在地板或墙内暗敷时要穿塑料管保护，其目的是更换导线方便。

第九：当卫生间内的水管是塑料管或包塑金属管时，等电位跨接线可接在自来水龙头上；采用金属水管时，跨接线直接接在水管上。卫生间内的污水管因与进水管之间是不通的，因此污水管也要作等电位联结，可接在地漏的管子上。一般情况下，卫生间所有上下水部位以及下水管处都应当与等电位连接。

第十：现如今一般会在卫生间开关面板或水盆下面的离地30厘米的位置预留了等电位联结点。其他房间，一般不会考虑预留等电位联结点。

等电位是利用建筑物的接地系统即梁的主筋，然后接到柱子上的主筋，也就是房子的防雷引下线，最终接入接地体，实现与大地的连接。局部等电位与配电箱内的地线连接，最终实现的目的都是一样的，都是将漏电电流导入接地系统。

等电位连接时，各导体间的连接焊接要牢固，保持良好导通性。扁铁应三面焊接，搭接长度应大于扁铁导体2倍的宽度，钢筋搭接应双面施焊，长度大于焊接6倍直径。埋入地下的连接线，不能用铜裸线，连接线应用经过防腐处理的钢材导体。卫生局部等电位不能跟卫生间外的PE线相连接。

总而言之，房子竣工验收时，我们必须重视等电位联结，家庭装修时，我们更要重视等电位联结，装修最重要的就是安全性和防水性，尤其卫生间和厨房。

举个例子：热水器在放水洗澡时需要把自来水进水口关闭，如果没有等电位接地，那么此时整个热水器与大地是绝缘的，一旦发生漏电，电流只能通过放出的热水导出，如果有人在洗澡全身浸湿，那么就会发生严重的触电事故。

所以必须提醒，等电位一定要可靠正确联结，尤其使用热水器一定要正确接地。

安全第一，用电务必注意安全，装修时等电位一定要可靠正确连接，最好请有经验的专业电工施工。

装修等电位怎么接？

卫生间等电位，要跟卫生间所有金属类器具，金属类管道相连，它是保护人触电的一种防护装置

首先家里地线是楼层所有住户共用的，它是从配电室引入楼层电表箱，然后再分别引到户内配电箱，比如配电室总地线断了之后，只要有一家住户漏电，由于所有住户地线是共用的，就会导致整个楼层金属管道带电，金属类设备外壳带电

在网上我们经常会看到，由于一家住户漏电，而导致整个楼层都会带电，这就是由于总地线断开所导致的

而尤其在卫生间，人体洗澡时人体电阻会降低，如果漏电的话很容易发生致命的危险，对于这种情况时有发生

由于卫生间是高危险区域，人体潮湿以后，阻止降低，人体能承受最大的安全电压为12V，如果超过了12V，在短时间内，会导致窒息，麻痹，最后心脏停止跳动

所以在卫生间设计了一个等电位，等电位也就是0电位，没有电势差就不会有电流，如果金属类器具，金属类管道带电之后，由于金属类器具和金属类管道跟等电位相连接，所以会处于同一个电位，也就是0电位，所以在同一个区域内，不管电压多高，人体都在0电位上，所以可以防止出现的危险电压

（1）在钢筋工绑完卫生间底板面筋后，对面筋不大于0.6m×0.6m的钢筋交叉点进行点焊，将四周圈梁用12mm圆钢进行跨接使卫生间环状连通，同时网格图8圈梁钢筋跨接钢筋也应该跟该环路点焊接通。

（2）若有混凝土墙也应将墙体内钢筋点焊成不大于0.6m×0.6m的网格，同时该网格钢筋也应该跟地板四周圈梁环路点焊接通。若钢筋采用直螺纹套筒连接的必须对接头进行跨接。同时应注意连接时不得焊错。

（3）从圈梁环路上在LEB箱位置底部焊出一个镀锌扁铁，然后跟卫生间等电位相连接

（1）对于卫生间的等电位跟卫生间的插座，用一根线管连通，线管内穿一根4²硬铜线，电线的一端跟插座地线接在一起，电线另一端接在等电位上

（2）卫生间所有金属类管道，金属类器具等等，用一根导线跟等电位相连接

装修等电位怎么接？

大家好，我是专注家居和装修知识分享的家居杂坛。喜欢的就点击一下关注吧！

对于楼房中的卫生间，现阶段来说是必须预留和安装有等电位的。等电位是保证我们卫生间用电最安全有效的一种措施。但是卫生间的等电位其实应该分成两个部分：一个部分是主体施工阶段的安装，另外一种是装修阶段等电位的安装。而我们很多家庭在装修时遇到的就是装修阶段等电位的安装。那么如何来进行呢？家居杂坛以下面的问题为例来给大家解答装修时等电位连接的问题。

关于装修的等电位怎么接，我们在装修时接等电位之前，首先要分清楚等电位的具体的连接方法，然后布置相应的等电位连接的穿线管，最后再利用穿线管把等电位进行连接，把这些安装到相应的位置。这样才是完整的等电位的安装。为此，我们应该按照以下三种情况来进行分析这种问题。

我们家里是在装修，需要对等电位进行连接，所以这个时候我们必须搞清楚卫生间的等电位具体的内容，以及具体的连接的部位。这样才能提前的做好卫生间等电位的预埋，方便我们后期进行等电位的安装。为此我们应该了解以下的内容。

①：等电位接线端子盒。等电位接线端子盒是我们装修时用来连接等电位连接线的必须的一个装置。它一般是预埋安装在卫生间某面墙体上，距离地面的高度一般是距离卫生间完成地面500mm。它的内部就是利用镀锌扁铁与卫生间的底板钢筋相连，然后镀锌扁铁在等电位端子箱内利用专用的端子与铜排进行连接。另外，铜排上预留了接线的端子。

②：已完成的等电位连。我们新买的商品房其实内部的等电位已经有完成的部分。这里最主要的一个部分就是等电位与我们卫生间里的金属的铸铁排水管道做有效的连接。也就是从金属铸铁排水管道有一根穿线管道，接到等电位端子盒内，管内穿的是2.5平方或者是4平方的铜芯软线。电线一与与金属铸铁排水管道进行连接，另一个头与等电位端子盒内的接线端子进行连接。另外还有一根线是通过等电位端子盒内穿线管穿到了我们卫生间内的任意一个插座，然后在插座内与这个插座的地线相连接。

在装修的时候，如果我们对等电位施工，一般是随着水电改造一起进行的。因为这个时候我们需要在墙体或者是地面来暗埋安装等电位连接线的线管，为后期穿等电位的连接线做准备。具体包含以下两项内容。

①：金属管道的连接线线管。例如我们卫生间内有金属的暖气片，或者是有其它的金属的扶手等等，在装修的时候我们是沿着地面或者是墙面暗埋一根穿线管。穿线管的起始端就是等电位连接端子盒，末端就是金属管道后部的墙体，在该位置预留一个接线盒。这样将线管和线盒暗埋在墙体或者是地面里。

②：淋浴设施的等电位连接线的预埋。对于淋浴设施，一般是针对我们的金属的内丝弯头。在安装的时候就是从我们在墙上所预埋的金属的内丝弯头位置预留一个接线盒，然后预埋一根线管。这根线管就是从接线盒的位置沿墙或者是地面暗埋安装，接至等电位端子箱内。实现后期的穿线。

这里所说的装修时等电位的连接，就是指我们在装修时已经把等电位所有的穿线的线管暗埋到位，同时并把线管内的电线进行穿线。常规都建议大家使用4平方或者是2.5平方的铜芯软线。这样从等电位端子盒内穿线，一直穿到我们预留的各个接线的底盒之内，最后来进行等电位的连接。对于等电位的连接，包含以下三点。

①：与金属管道的连接。与金属管道的连接，我们一般都是采用专用的抱箍。这种抱箍的材质是金属的材质。此时我们就将预留的铜芯软线缠绕在包裹上，缠绕牢固，然后将抱箍安装到金属管道上。对于连接线的另一头就使用等电位端子盒内的接线端子把电线接线牢固，这样就实现了金属管道的等电位连接。

②：淋浴房位置内丝弯头的等电位连接。对于内丝弯头，由于我们后期是安装外丝，所以不能采取直接缠绕的方法。一般我们可以采取成品的等电位接线端子线。这种接线端子线是直接可以放进外丝，是一种薄片的。之后我们就将这根专用的接线片与2.5平方的铜芯软线进行连接。对于另一头，同样是在等电位端子盒内使用连接端子将铜芯软线固定在端子盒内的铜排上。这样就完成了金属淋浴区内丝弯头的等电位连接。

③：对于卫生间的其它可导电的物体连接等电位的方式都是如此。一头与可导电物体的金属部位做可靠的连接，另一头就是利用等电位端子盒内的接线端子与我们所穿的连接线进行连接固定。

注意问题：①、等电位的连接线必须采用一根整线，不允许在中间有接头。如果出现有接头的话，必须进行换线。②、等电位连接，其实应该做等电位的检测。一般是使用专用的等电位的测量仪表进行测量，要求是等电位的电阻不大于一欧姆。③、对于等电位的连接，必须保证连接的牢固。无论是于金属的可导电物体的连接，还是在等电位端子盒内的连接，都要保证连接的牢固可靠。

关于卫生间内等电位的连接，我们在装修的时候要做好两步：第一步就是对于等电位穿线管的预埋，这个一定要根据卫生间内导电物体提前进行准确定位。然后将线管暗埋在墙体里或者是地面里，最后通过暗埋的线管穿线。这样就可以实现了等电位两头的连接。连接完成以后，大家一定要注意检查，保证每侧连接的牢固。这样才是一个合格，有效的等电位的做法。
