1⃣️你提出的这个问题是我们常用的最简单的双电源转换功能，比如在倒顺闸刀上有六个桩头，上方是220V交流电，下方是逆变的220V电压，由于经常停电，为了使中间的输出电源桩头上永不缺电，当有电时，将开关推向上接通220V市电，当停电时，将倒顺开关拉下去用逆变电压，这就是你要的最原始的开关转换。但是为了省去人工控制，如何能做到全自动转换呢？很简单，只要根据你的输出功率要求，选一个适合的交流接触器或者一个继电器（小功率直流电就用继电器）。

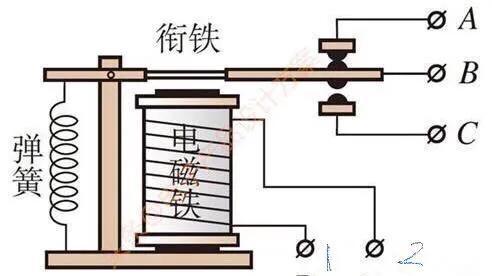

⬆️继电器开关原理：ABC三触点，通电后AB断开，断电后AB自通

2⃣️交流接触器都有三组常开常闭触点，另外还有两组触点可用来开关电瓶电源。

3⃣️比如你用的220V，可将220V接入交流接触器的线圈，在线路中串入常开触点上，只要一有220V市电，交流接触器就自动吸合，那自锁触点就断去了电瓶供逆变器的直流，两组触片便断开了逆变电源而接通了市电220V。

⬆️上为不同型号的直流和交流继电器、

4⃣️当市电停电了，交流接触器线圈失电又接通电瓶输出逆变，便输出了220逆变电压、这个转换电源输出原理就满足了你提出的：通电后断开（逆变）、（市电）断电后又自通（逆变输出）的要求！确保用电器永不断电。

你懂了这个原理，可以用在任何电路控制中，比如空调，冰箱，洗衣机中都可以使用继电器或交流接触器！

⬆️如果你用逆变与市电转换，看上图使用220V交流接触器就行、

谢谢🙏！

怎样能组成一个通电后断开，断电后自通的电路？

怎样能组成一个通电后断开，断电后自通的电路？

★其实这种电路的生产厂家很多了，可以考虑选择购买一只“双时间继电器”即可，型号为DH48S-S（JSS48S-S）。见下图所示。

★时间继电器是一种从得到输入信号(线圈的通电或断电)开始，经过一个预先设定的时延后才输出信号(触点的闭合或断开)的继电器。根据延时方式的不同，可分为通电延时继电器和断电延时继电器。

通电延时继电器接受输入信号后，延迟一定的时间输出信号才发生变化。而当输入信号消失后，输出信后瞬时复位。通电延时继电器的图形符号如下图所示，其文字符号用KT表示。

断电延时继电器接受输入信号后，瞬时产生输出信号。而当输入信号消失后，延迟一定的时间输出信号才复位。断电延时继电器的图形符号如上图所,，其字符号用KT表示。

★双时间继电器的HD48S-S的额定电压有常用的AC220V、AC380V、DC12V、 DC24V。其实设置也非常简单，它为按键式的加减档。它的左右时间分别可以设置为秒（最小时间设置为0.1S）、分、小时（最长时间为99H），时控精度≤0.3％±0.05秒。

操作时先预置好T1和T2的时段，时间及工作方式，在通电时设定的数值无效，必须接通①③端子0.2秒以上，或断开电源0.5秒以后再接通电源，才能完成设定。即可实现单次循环，也可实现往复循环，如驱动较大电流应与交流接触器配合使用。

工作方式:往复循环延时触点数量:1组延时触点。包括购买一只双时间继电器的插座和一只“复位键”（常开自复位键），一只“暂停键”（常开自锁按钮）。

这里以交流220V控制的双时间继电器为例，继电器的座的②~⑦接交流电源，⑧~⑥为常开触点，⑧~⑤为常闭触点，①~③为复位键，①~④为暂停键。见下图所示。

通电后T1开始进行延时，继电器处于不动作状态(释放)，当T1到达表示继电器吸合，同时左边显示消隐，T2延时开始，当T2延时到达后继电器重新释放，右边显示消隐，单次执行工作方式到此结束，若为周而复始工作方式，则T1继续延时，重复以上过程进行延时状态转换。

在运行过程中任意时间切断电源大于1秒或输入复位信号，时间即回到T1 = 0状态开始计时，同时继电器处于释放状态重新开始工作。

如果控制的负载功率比较大，则建议用交流接触器进行放大控制，见下图所示。

以上为个人长期从事简单的自动控制的经验之谈，这种结构的双时间继电器价格便宜，并且有详细的使用说明书。

知足常乐2021.3.17日于上海

怎样能组成一个通电后断开，断电后自通的电路？

用继电器吧！常开触点通电，常闭触点满足你这个要求，几不增加成本。

怎样能组成一个通电后断开，断电后自通的电路？

学校的电铃。

怎样能组成一个通电后断开，断电后自通的电路？

电磁铁，通电有磁，吸开电源，断电无磁，放开电源，电源被弹簧拉回通电，通电有磁，循环往复

怎样能组成一个通电后断开，断电后自通的电路？

电流不大直接用时控开关（KG316），若大加交流接触器。
