220V电源用一个电阻串联LED做指示灯，总是烧掉，应该怎样接？

220v电源，用一个电阻串联LED指示灯，总是烧掉，怎样接？

【经验分享】

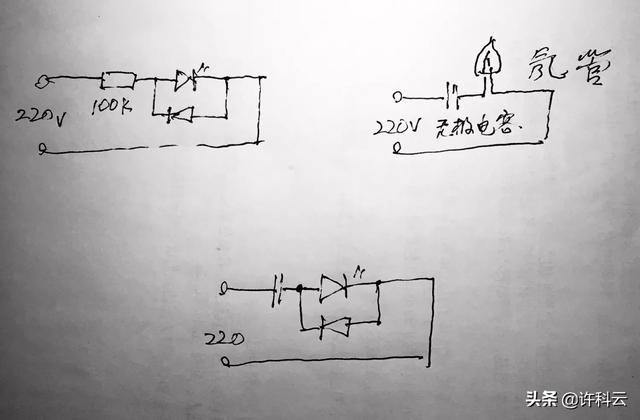

我在平时的电路上指示灯都是这样搞的：

1⃣️选一只红或绿色发光LED二极管、耐压1．8～3V、

2⃣️在旧整流电路上拆一只二极管、

3⃣️两只管子从极向上颠倒并联、

4⃣️选一只100k的电阻与LED串联后，两端接入220V即成功，过去有种热得快就是这样。用100K电阻一下子降压，LED没有涌电，确保指示灯微亮即可，把电流降到1mA以内能用多少年后都不坏，我平时把所有商品电器的指示灯都重新加大电阻降压。

5⃣️另一种是找一只耐400V的无极小电容，用10K档测量，指针微动即可，指针动作大了降压就小会烧LED灯珠的。（你烧LED灯珠就是因为你选了400V1uf以內的电容，电流大降压小，选千分之一微法的电容差不多！可在旧节能灯的电路板上拆一个！

6⃣️还有一种是用日光灯中的氖管，把并联在两脚上的电容（10k档测量指针无动作）断开一脚为串联，直接接入220V，我都是如此废物利用的！

不管是电阻还是电容要足够降压限流，电流小了电压就不高也不会烧LED灯珠！

220V电源用一个电阻串联LED做指示灯，总是烧掉，应该怎样接？

一个LED灯串联一个电阻接220V交流电，总是烧掉，必然是电流过大，发光二极管击穿的缘故。○【分享本人设计经验】

请看下图，正常我们在设计电路图时使用LED作指示灯电阻一般都选择4.7k、5.1K或者10K依然能点亮（低压直流5V、3.3V），LED指示灯的电流一般都是2mA以内，0.2mA的电流就可以点亮。下图为本人设计的LED指示电路，3.3V的电压串了10K的电阻，工作电流还不到0.2mA还是可以正常使用。

根据使用经验，电流越小LED灯越耐用。

因此，如果LED指示灯串联电阻直接接220V交流电，限流电阻最好选择300K以上1M以内都是可以正常使用，选的电阻越大，电流越小，LED指示灯越耐用。因为220V交流电的峰值电压高达310V，最好把LED指示灯的电流限制在1mA以内，反向才不会击穿，若无亮度要求，电阻越大越好，保守一些最好选择600K以上。

当然在电路上串联一个二极管或反向并联一个二极管效果更好，但是如果限流电阻选择足够大的话完全没必要浪费二极管，而且接线麻烦。根据本人的使用经验，本人接的是680K的限流电阻，从来没有发现LED烧坏过。

若选680K的限流电阻，根据P=U*U/R可得P=220*220/680=71mW,不到0.1W的功率，非常小，一般的电阻都能满足要求。

以上是本人的观点，大家有什么看法？欢迎留言，一起交流。

想了解更多知识，欢迎关注本头条号，谢谢。

220V电源用一个电阻串联LED做指示灯，总是烧掉，应该怎样接？

220V电源用一个电阻串联LED做指示灯，总是烧掉，那么有可能是反向电流（电压）超过额定值，虽然LED发光二极管能够承受一定峰值的电压或者电流，但是久而久之对LED是一种损伤，对于一般的电源指示灯，最简单的方法就是LED与电路串联，这也是成本比较低的，很多厂商也喜欢用这样的，但是如果是经常烧坏LED的话有可能是LED本身原因或者电路有缺陷，下面介绍两种电路：

如下图，发光二极管RED与D1/1N4007、R1/68K串联，若输入AC220V的话，这里通过发光二极管的电流I=220/R，这里电阻取68K，那么电流大小3.2mA，考虑到峰值电压达到240V，那么电流也就3.5mA左右，远远小于普通的发光二极管20mA正向电流，同时为了保护发光二极管，可以方向并联一直二极管，如下图D2/1N4148；

如下图，发光二极管RED与二极管D1/1N4007反向并联后再与电阻R1/68K串联，二极管D1的作用是每当市电的正半周（负半周）出现时候可以经过D1，从而避免发光二极管两端反向电压过高而导致击穿。

220V电源用一个电阻串联LED做指示灯，总是烧掉，应该怎样接？

220伏电源用一个电阻串联LED做指示灯总是烧掉，应该怎样接？这应该是有四种接法，即电阻分压、二极管整流、电容限流和反向并联二极管。

先说一下电阻分压，也有人把它叫限流电阻，但作用都是一样的。我们首先计萛在220V电压下应该串多大的电阻。一般作指标灯的都是直插式小功率发光二极管，它从几十微安就开始发光，最大电流20mA，工作电压大约在1.8～3.3V之间。

由于发光二极管电压只占220V的1%左右，故计萛时可忽略掉它。那么按最大电流20mA，220V时所串电阻就应该是220V÷0.02A＝11KΩ，但这只限于直流电路。如果是交流220V，那么十有八九发光二极管会直接烧掉。问题出在哪呢？出在反向电流上。

发光二极管的反向耐压都比较低，一般是十几至几十伏。当你把它接上220V交流电，正半周时顺利导通，二极管内阻只相当于一个数百欧姆的小电阻，和前面说的11KΩ电阻串联在一起仅能分得几伏电压。由于二极管的钳位作用，此时的工作电压就是发光二极管的ⅤF值，所以不会有任何问题。

但负半周时情况就不一样了。二极管的反向截止状态，可以等效为一个阻值很高的电阻。由于这个电阻远大于11KΩ，所以至少要分得一半以上的电源电压，大大超过反向耐压，此时不堪高压的二极管必然要被击穿。若通过的电流不大，待正半周时还可恢复。否则就会出现不可逆的热击穿，彻底报废。

那么上面讲的“电流不大”是指多少mA呢？不同的发光二极管差异很大。但不超过1mA可以适用所有发光二极管。这就是说限流电阻只要不小于220KΩ，就可保证任何型号发光二极管不被击穿。鉴于二极管质量参差不齐，为保险起见，很多电路都采用500KΩ～1MΩ的限流电阻，而亮度也仍然够用。

为解决反向击穿问题，最有效的办法是正向串联一只整流二极管或在发光二极管上反向并联一个整流二极管来消除反向高压，这时就可以放心使用11KΩ电阻来分压了。

此外也可在并联二极管的同时把11K电阻换成0.1～0.15μF耐压400Ⅴ的电容，效果会更好，但体积略大成本也要高一些。以上是我的回答。

欢迎评论，关注、点赞！

220V电源用一个电阻串联LED做指示灯，总是烧掉，应该怎样接？

朋友们好，我是电子及工控技术，我来回答这个问题。LED作电源指示灯是很常见的，在很多家用电器都有这么一个LED电源指示灯。比如空调、电脑主机及显示器、电视机、洗衣机以及我们常用的插排等等都有一个LED电源指示灯，这个LED指示灯大部分用的是发红光，也有发蓝光和绿色光的LED指示灯，甚至在有的插排上也可以见到发黄色光的LED，这四种发光LED它们的发光电流是不一样的，其工作电压也不一样，下面我根据平时见到的LED电源指示发光电路，与朋友们说说关于LED指示灯电路的问题。

1、对220V电压下LED电源指示灯所选用串联电阻大小和规格

我们经常做维修的朋友都知道，当我们在相同电压下更换不同LED指示灯时，会看到发光亮度是不一样的，这说明不同LED的工作电压和电流都有所不同。根据实际测量可知红色和黄色二极管工作电压大约是1.8V到2.3V之间，蓝色和绿色LED发光二极管工作电压高一些，一般在2.8V到3.4V之间。它们的电流通过测试可知，一般电流达到20毫安都能正常发光。对于220V的电压来讲，发光二极管所承担的电压是微不足道的，因此我们只要把电流限制在20毫安就可以了。这样以来我们只要选择合适的电阻应该是不会烧毁LED的，只所以烧毁LED，就是因为电阻的阻值没有选好罢了。

我在平时因工作关系，单位实验室需要很多插排，因插排接触不良我拆过好多种插排，插排里面LED指示灯电路其实就是一个四色环碳膜电阻直接与LED串联接在火线L和零线N上而已。这个电阻根据我拆过的插排不同所用的电阻一般都在100千欧到250千欧之间，偶尔也会见到68千欧的，电阻的功率一般都是0.25瓦。因此我们可以加大电阻的阻值，就可以避免发光二极管LED电源指示灯烧毁了。

我们见到许多家电中的LED电源指示灯大部分用的是低电压直流电，比如我们常用的直流电压是5V的，这时就要考虑发光二极管的工作电压了，这个计算非常简单，就是把电源的电压减去发光二极管本身的工作电压就是电阻所要分担的压降了，比如我们要用5V的电源，如果是红色发光二极管LED工作压降是2.3V的话，那么限流电阻是R=(5-2.3)V/20mA=135欧姆，因此可以选150欧姆的电阻就可以了。

在直流电中电压比较低，所以LED的限流电阻可以选1/4W的碳膜电阻，也可以选用贴片式的电阻，总而言之，只要选择好限流电阻的合适阻值就可以了。

总之，对于220V的电源用一个电阻串联LED做指示灯，首先要考虑电阻的阻值，这是最重要的，其阻值选100K到200K之间就可以了，如果是弱电直流电，一般通过简单的计算，就可以得出在1K左右都是可以的。以上就是我对这个问题的看法，欢迎朋友们参与讨论，敬请关注电子及工控技术，感谢点赞。

220V电源用一个电阻串联LED做指示灯，总是烧掉，应该怎样接？

简单的把一个电阻与发光二极管串联，接入220V电压，是一个不周全的接法，因为在处于正向导通时的半个周期中，发光二极管的正向电阻很小，压降很低，一般都在一点多伏，而在反向截止的半个周期内，二极管的反向内阻很大，所得反向电压很高，远远超过二极管所能承受的反向电压，造成二极管反向电压击穿，当反向击穿电流超过一定数值时，二极管可能就会出现永久性损坏。

若要使电路能够长期正常运行，最好的办法就是在发光二极管上反向并联一个耐压较高的二极管，如4004—4007，这样在发光二极管反向截止的半个周期内，并联的二极管提供了一条导通回路，从而降低了发光二极管两端在反向周期内所承受的反向电压，电阻的阻值47K~75K，电流控制在3~5mA的范围，这样改进的电路可以长期正常运行。
