懂行的来解解答，主电路，控制电路？
应＂情感社欧先生＂邀答！
懂行的来解答题，主电路，控制电路？

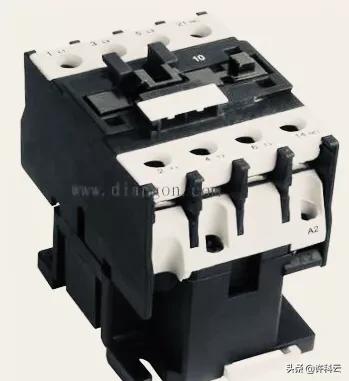

根据你的描写是看着交流接触器上一大堆线和主触点，辅助触点绕得眼花缭乱，不知哪根接在哪里，本题特为你用最简易的形式把你说懂。
1⃣️交流接触器有220V的（一火一零）看下图三线图，如果你学两线的就用一火一零，只要把中间一线去掉就行。
2⃣️但也常有三相的（三火）接触器上的线圈有两个桩要通入380V（两火），看图上红箭头处附触点可起到线圈的（开关和停止的连锁）通断作用。
3⃣️你看三线空开下方三根线（三火）接入下方按触器主触点的常闭（不通状态）上、下方三根红线（三火）进入电机。
4⃣️左方绿箭头处将火线接入线圈的左端、
5⃣️停止开关处为通电闭合状态，如你按下＂停止＂键就切断了左边线圈的供电，接触器就断电，三火的触片就分离，电机没电。
6⃣️只要你懂一些接触器的知识就不复杂。你理顺好三根火线，只要两火间𣎴短路就安全。
谢谢你的阅读🙏！
懂行的来解解答，主电路，控制电路？
发一个控制电路，我设计的，共96页
懂行的来解解答，主电路，控制电路？
★对于工业控制电路来说，一般都是有规律性的分主电路、控制电路。电气线路编号是根据“等电位"原则，按照“从左到右、从上到下"进行标注。也就是电位始终相等的两个点用同一个号码来标注，但是经过触点或者开关除外。因为当触点或者开关接通和断开时，它两端的电位是不同的。见下图所示。
主电路使用的标注记号从电源引入标注L1、L2、L3，到交流接触器的主触头时变化为U1、V1、W1或者用R、S、T标注，至负载电机用U2、V2、W2标注。而控制电路中一般简单时都以数字1、2、3、4、5、6、7、8、9或者其他带数字符号的标注。这种情况下出现故障或者查找线号顺藤摸瓜即可。
学习电工必须知道各种电路中的元器件的标注符号，以及各种常闭、参考触点的标注符号，这是最基本的知识。包括PLC、伺服驱动器、各种传感器等编号多了你则是一头雾水。正所谓“冰冻三尺非一日之寒”。
懂行的来解解答，主电路，控制电路？
接触器控制电路，在电工工作中是很普遍的，但他同照明电路比显得复杂些，三言两语说不清，建议先系统学习电工知识，原理明白了再指导维修才是真正掌握维修技术。
懂行的来解解答，主电路，控制电路？
一般来说主电路是主电源的一部分，一个是提供控制电路的电源再就是提供被控制电路的电源，主电源主要是为被控制的电器提供有足够功率的电源。
懂行的来解解答，主电路，控制电路？
对不起，这个帮不了你。
