如何利用手机充电器供电,给挂钟加装LED光控夜间照明?
应"网海渔夫"邀答!
如何利用手机充电器供电,给挂钟加装LED光控夜间照明?
你的就里家中墙上有个挂钟,夜里看不到显示几点钟,要在钟面上加一个省电的LED灯聚光可以方便看数字,还要白天省电,电源就用手机充电器。
这很简单,要找一个光敏电阻串在三极管基极,随光源的变化改变光敏电阻的阻值控制白天灯熄,夜里灯亮。具体如⬇️图:
谢谢你的阅读🙏!
如何利用手机充电器供电,给挂钟加装LED光控夜间照明?
想用手机充电器作电源,给挂钟加装一个光控LED照明灯,采用下图所示的简单光控电路即可。该光控电路在白天或晚上室内有灯光时不工作,当室内关灯后,光控电路自动驱动一个高亮度白光LED灯珠用于给挂钟照明。上图是一个采用两个9014三极管构成的简单光控LED照明灯电路。RG为硫化镉光敏电阻,用来检测光线的强弱,三极管Q1和Q2组成电子开关,用来控制白光LED灯珠的工作。

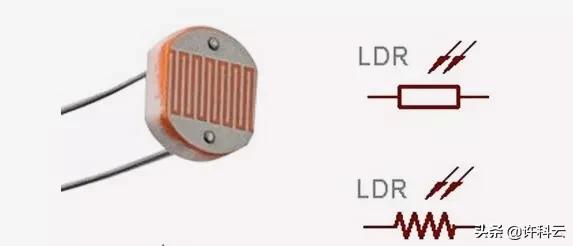

白天或晚上室内有灯光时,由于RG的阻值较小,三极管Q1饱和导通,其集电极电压≤0.2V,Q2发射结电压与Q1集电极电压相同,故Q2截止,白光LED灯珠不亮。当晚上室内关灯后,RG阻值变得很大,Q1截止,失去对Q2基极电压的钳位,从而使Q2导通,LED灯珠点亮。制作时,RG可以选用上图所示的光敏电阻,最好选用暗阻大一些的光敏电阻,以减小光控电路的静态耗电。用于照明的LED灯珠,可以选用上图所示的直插高亮度白光LED灯珠。灯珠的亮度可以通过图1电路中的电阻R4来调节,R4的阻值越小,LED灯珠的亮度越高,但要注意,R4阻值不能过小,以免流过灯珠的电流过大,损坏灯珠。
调节图1电路中R2的阻值,可以使LED灯珠在所需的光线下点亮。三极管Q1和Q2皆选用9014三极管,要求其β≥300。整个光控电路可以采用5V的手机充电器供电。
如何利用手机充电器供电,给挂钟加装LED光控夜间照明?
手机充电器给挂钟供电并增加光控夜间照明需要一定的电子基础知识
根题主的要求,需要用手机充电器给挂钟供电,并且增加光控夜间照明功能。这的确是很好的想法,改装后不用考虑换电池的问题了,并且晚上不用开灯就可以清楚的看到当前时间了。这个改装需要做两个电路设计:挂钟供电电压,LED光控电路。
挂钟供电电压设计需要根据实际的挂钟设计一个电压,如果是一节电池供电的挂钟需要设计一个1.5V的电压,如果是两节电池的挂钟则需要设计一个3.0的供电电压。我们可以用AMS1117-ADJ线性稳压芯片来设计1.5V或者3.0V的电压。
VIN为手机充电器输出的5V电压正极,调整R1/R2的阻值,给ADJ引脚一个反馈电压,得到需要的输出电压。Vout=VREF x (1+R2/R1) + Iadj x R2,其中VREF=1.25V,Iadj可以忽略不计,所以:Vout=1.25 x (1+R2/R1)
- 当R1=1K,R2=200Ω时,就可以得到1.5V的电压了
- 当R1=330Ω,R2=462Ω时,就可以得到3.0V的电压了
如果想简单一点,可以网上直接购买适合电压值的降压模块使用。
LED光控电路设计我们选择光敏电阻作为光控器件就可以了,光线越强,光敏电阻的阻值越小,我们可以设计如下电路控制LED的自动亮灭。
- 100K可调电阻与光敏电阻给LED驱动三极管(Q1)的基极提供驱动,330Ω电阻(R1)为照明LED的限流电阻。
- 白天时,光线较强,光敏电阻阻值较小,NPN三极管Q1的基极为低电平,Q1截止,LED熄灭.
- 晚上时,光线较暗,光敏电阻阻值较大,NPN三极管Q1的基极会变为高电平,Q1导通,LED点亮。
- 通过调整100K的可调电阻可以调整光控的灵敏度。
- 需要根据LED的功率、颜色来选择合适的LED限流电阻,调整R1的电阻值来调节LED的亮度。
根据挂钟供电电压设计,LED光控电路的要求,就可以设计出以下完整的电路了。有兴趣的朋友不防DIY一个试试哦,欢迎大家批评、指正,一起来讨论、改进这个光控照明挂钟的设计。
欢迎关注@电子产品设计方案,一起享受分享与学习的乐趣!关注我,成为朋友,一起交流一起学习- 记得点赞和评论哦!非常感谢!
如何利用手机充电器供电,给挂钟加装LED光控夜间照明?
我认为用手机充电器供电给挂钟加装LED光控夜间照明这是一个很实用的制作,特别是对于没有夜光显示的挂钟来说是一个不错的想法。我认为实现这个想法并不难,下面我来谈谈我给出的几个方案供各位朋友们参考和评判。
第一种用光敏电阻配备三极管来控制发光LED这是一种比较简单的LED光控电路,所用的电压在4.5V左右,一般手机充电器输出电压在5V至9V,我们在选用手机充电器供电时一定要注意其输出手机充电器的输出电流这个物理量,因为有的充电器输出电流比较大,有的可以达到2A的电流,所以在选用限流电阻时一定要注意。例如我们以LED通过的电流为10毫安来算,所加的手机充电器电压为5V,我们所选用的限流电阻可得R=U/I=5V/(2A-1.99A)=500欧姆,如果电流比较大可以选择500欧姆左右功率为1瓦的限流电阻。
其工作过程也比较简答,当天亮时光敏电阻的阻值比较小NPN三极管的基极电压低,这是三极管就会处于截止关断状态,这时发光二极管就没有电流而无法点亮;当天黑时光敏电阻的阻值比较大NPN三极管的基极电压变高,这是三极管就会处于导通状态,这是发光二极管就会有电流流过而发光。
第二种用光敏电阻配备555芯片来控制LED发光这种控制电路也是有光敏电阻RG和时基集成电路SG555芯片来控制发光LED。我们知道光敏电阻RG可以根据光照强度的变化在10K欧姆到1M欧姆之间变化,当天黑时光敏电阻的阻值很大远远大于R3和R4,这时SG555芯片的第三引脚输出高电平,其输出电流可以达到500毫安电压在5V左右,那么这时其选的发光LED限流电阻应该100欧姆为宜。
由此我们知道选用不同的控制器件器LED的限流电阻也不一样,这一点是制作这个电路时要注意的问题之一。
第三种用光敏二极管配备三极管来控制LED亮灭其实我们还可以用光敏二极管或者光敏三极管作为感光元器件来控制发光LED的亮灭。
运用光敏二极管实现LED的控制,其原理和光敏电阻是一样的。另外LED的限流电阻也好根据手机充电器的输出电流来确定。
以上就是我对这个问题的看法,欢迎朋友们参与讨论。敬请关注电子及工控技术,欢迎大家点赞。
如何利用手机充电器供电,给挂钟加装LED光控夜间照明?
题目想用手机充电器作为电源,制作一个光控的LED照明电路,用在挂钟上。在白天或者晚上亮灯时LED不亮;在晚上灯灭时LED点亮方便看时间。电源有了,剩下的主要工作就是设计一个光控电路。
光控电路一般通过光敏电阻来实现。光敏电阻是一种非常特殊的电阻,其电阻值是与光照强度相关的,光照越强电阻值也就越低;光照变弱那么最值就回升变大。利用光敏电阻的这种特性就可以实现光控电路。所设计的电路如下图所示:
RP为光敏电阻,在光照很强的时候,电阻值非常小,NPN三极管无法导通,所以PNP三极管的基极是高电平,NPN三极管不导通,LED不会被点亮。当光照很弱的时候,RP的电阻非常大,NPN三极管饱和导通,那么PNP三极管的基极就是低电平,此时PNP三极管导通,LED被点亮。由此就实现了LED的光控。其中电源是由充电器来实现的。
手机充电器一般是默认5V/1A或者5V/2A输出的。虽然现在有很多手机充电器支持快充,但是前提是快充协议要握手成功。否则默认输出5V。将数据线的USB插头剪断,把线焊接在板子上或者在板子上设计一个USB接口方便插拔都可以很好的解决供电问题。
以上就是这个问题的回答,感谢留言、评论、转发。更多电子设计、硬件设计、单片机等内容请关注本头条号:玩转嵌入式。感谢大家。如何利用手机充电器供电,给挂钟加装LED光控夜间照明?
