空开与漏电保护器的区别？

大家好，我是专注家居和装修知识分享的家居杂坛。喜欢的就点击一下关注吧！

对于家庭装修，我们很多朋友都首先要做的是对家里的电路进行改造。而对电路进行改造的第一步，一般是对家里的电路重新划分回路。这个时候就需要在回热路的上口选择相应的空气开关或者是漏电保护开关。可是我们如何来区分空气开关和漏电保护开关呢？家居杂坛以下面的问题为例来给大家解答空气开关和漏电保护开关的问题。

这里所问的空开与漏电保护器的区别，就是我们家里所使用的小型的空气开关与漏电保护开关之间的区别。而对于我们家庭中而言，我们是无法去分辨其空开和漏电保护器内部执行机构的工作原理的具体区别的，我们都是想从最简单的方式来进行区别。为此个人给大家按照外形区别和功能区别来给大家进行分析。

其实空开它是利用空气作为灭弧介质的一种断路器，。空开本质是断路器的一种，我们也称之为微型断路器。另外对于漏电保护开关，其实也是断路器的一种。只是漏电保护器带有漏电保护功能的断路器，但是它也有灭弧功能。所以我们的区别的时候，也就是购买这两种开关的时候，首先去看外形就可以了。具体区别如下。

①：外观上组成不同。例如最常见的1P的空气开关，由于1P的就是一个模块，而对于漏电保护开关是没有1P的，也就是它的旁边要多出来一块，我们称之为1P+N。所以，把这两种开关放在一起，就会发现漏电保护开关的右侧比空气开关要大出来一个部分。这个部分就是漏电执行机构。

②：占用的空间不同。占用空间不同，也是由于漏电保护开关所带的执行器所决定的。例如1P的空气开关所占的是一个模数。而对于单匹的漏电保护开关，也就是上面给大家说的1P+N的，最起码要占两个模数，有的占用到了三个模数。所以在室内配电箱内的空间占用大小是不一样的。

③：接线方式不同。对于空气开关，一般是上部有几个接线端子，下部对应就有几个接线端子。例如2P的空气开关上部有两个接线端子，接的是火线和零线。对于下部同样也是有两个接线端子，接一根火线，一个零线。而对于2P的漏电保护开关，同样也是有两个接线端子，但是漏电保护开关的进线是接在左上方，而出线是接在了右下方，不是上下对应的。

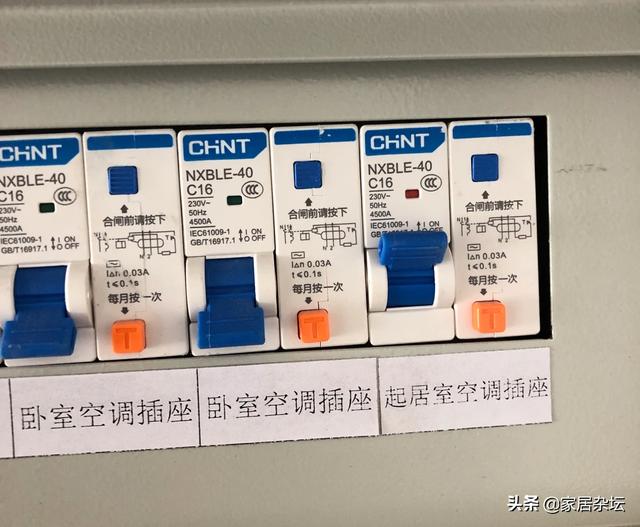

④：漏电保护开关与空气开关相比，上面多来一个试验按钮，还有多出来一个复印按钮。所谓的试验按钮就是在漏电保护开关的漏电保护器的一侧的一个小的按钮，一般是红色的或者黄色的，上面写着每个月按一次。而对于空气开关是没有这个部分的。所以这点从外形上很简单的就能区别。

所谓空气开关和漏电保护开关功能上的区别，就是指这两种开关所能实现的具体的保护功能上的差异。其实对于这两种开关，既有相同的功能，也有不同的功能。所以，我们就针对其相同点和不同点对比进行分析，这样大家就可以很清晰地弄清楚这两种开关。

①：相同点。在保护功能上来说，空气开关和漏电保护开关都具有的功能就是过载保护，短路保护。当然，也有的一些具有可选选择的功能，就是欠电压的保护。这是就是这两种开关共有的功能。

②：不同点。对于空气开关和漏电保护开关是有不同点的，而且这个不同点也是漏电保护开关的本质，也就是漏电保护功能。也就是说，普通的空气开关发生漏电以后是不会跳闸的，而漏电保护开关当发生漏电以后，并且达到了漏电电流，例如最常见的30毫安，那么就会瞬间跳闸，起到保护作用。

③：如果我们从而保护功能的本质上来进行区分的话，个人给出的观点是这样的。空气开关保护的是家中的电路以及家中的电器，而漏电保护开关最本质最直接的目的是保护人，也就是说，防止人发生触电。

选择建议：①、对于家中的总开关，还有就是我们平时人体接触不到的照明回路的开关，可以选择空气开关。此时建议大家选择2P的空气开关，因为2P的空气开关同时断开火线和零线，更加的安全。②、对于家中所有的插座回路以及我们可以接触到的照明回路，都建议大家选择漏电保护开关。因为漏电保护开关毕竟对人体进行保护，所以说从安全角度上来说是非常重要的。

关于空气开关和漏电保护开关，如果我们对其进行区分，首先从外观上就可以简单的区分。另外，我们还要注意区分其不同的功能。所以我们家里的装修的时候，应该针对不同的位置选择不同的开关，这样才能够实现最安全的电路以及最可靠的工作电路。最后个人建议大家，家中总开关选择2P的空气开关，对于其余的回路，一般都可以选择2P的漏电保护开关，只是配电箱要稍微大一些。

【个人原创，头条首发，图片源自网络侵权即删！】

空开与漏电保护器的区别？

空气开关与漏电开关共性：都是开关，

空气开关与漏电开关差别：空气开关是发生短路事故或故障才动作跳闸，而漏电保护开关是人身发生触电时才动作跳闸；空气开关容量可大可小，而漏电保护开关容量不易做大，一般单相居多。

空气开关与漏电开关原理不一样，结构更不一样，绝对不能替代。

1漏电即火线与大地之间有电流通过（零线是与大地相接的），一般漏电保护开关的动作电流为30mA.

2火线和零线两条线一起绕在电磁铁上，正常使用时，两条线上都有电流通过，且大小相等方向相反，故电磁铁不产生磁力；当漏电或人触电时（人同时接触火线和大地而不是接触火线和零线，触电保护器只能保护这种情况），只有接火线的着条线有电流通过，故电磁铁产生磁力，克服弹簧或其他阻力而将开关断开，起保护作用。

3电磁铁上只有一组线圈，正常使用时也有电磁力产生，当通过的电流超过额定电流时，产生的电磁力将超过弹簧或其他阻力，将开关断开，起保护作用。

4，漏电保护开关只是用于防止人触电和漏电，而电路过载（短路）时根本不会起保护作用；空气开关用于防止电路过载（有的还有电压过低保护功能，原理可想而知），不能保护触电，只是起保险丝的作用，两者不能混用。

感谢您关注农地圈：东方花雪

空开与漏电保护器的区别？

空气开关和漏电保护器

1、空气开关是我们平常的熟称，它正确的名称叫做空气断路器。空气断路器一般为低压的，即额定工作电压为1Kv。空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。它的保护功能的类型及保护方式由用户根据需要选定。如短路保护、过电流保护、分励控制、欠压保护等。其中前两种保护为空气断路器的基本配置，后两种为选配功能。所以讲空气断路器还能在故障状态（负载短路、负载过电流、低电压等）下切断电气回路。

2、漏电开关的正确称呼为剩余电流保护装置(以下简称RCD)，是一种具有特殊保护功能（漏电保护）的空气断路器。

它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。为此，RCD的整定值，也即其额动作电流IΔn，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。

漏电保护器是一种利用检测被保护电网内所发生的相线对地漏电或触电电流的大小，而作为发出动作跳闸信号，并完成动作跳闸任务的保护电器。在装设漏电保护器的低压电网中，正常情况下，电网相线对地泄漏电流（对于三相电网中则是不平衡泄漏电流）较小，达不到漏电保护器的动作电流值，因此漏电保护器不动作。

当被保护电网内发生漏电或人身触电等故障后，通过漏电保护器检测元件的电流达到其漏电或触电动作电流值时，则漏电保护器就会发生动作跳闸的指令，使其所控制的主电路开关动作跳闸，切断电源，从而完成漏电或触电保护的任务。

它除了空气断路器的基本功能外，还能在负载回路出现漏电（其泄漏电流达到设定值）时能迅速分断开关，以避免在负载回路出现漏电时对人员的伤害和对电气设备的不利影响。

3、漏电开关不能代替空气开关。

虽然漏电开关比空气开关多了一项保护功能，但在运行过程中因漏电的可能性经常存在而会出现经常跳闸的现象，导致负载会经常出现停电，影响电气设备的持续、正常的运行。

所以，一般只在施工现场临时用电或工业与民用建筑的插座回路中采用。 漏电开关也可以说是空气开关的一种，机械动作、灭弧方式都类似。但由于漏电开关保护的主要是人身，一般动作值都是毫安级。

另外，动作检测方式不同：漏电开关用的是剩余电流保护装置，它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。

为此其额动作电流只需躲开正常泄漏电流值即可（毫安级），所以能十分灵敏地切断接地故障，和防直接接触电击。 而空气开关就是纯粹的过电流跳闸（安级）。

关注我【轻松装上海站】，了解更多装修知识，装修经验，市场黑幕~

空开与漏电保护器的区别？

家庭用电中配电箱是有空开和漏电保护器所组成，2P空开应用于总开关，单P空开应用于照明回路，漏电保护器应用于插座回路

1. 过载保护：空气开关都有一个额定电流值，比如空开型号C16，那么它的额定电流值就是16A，当出线电流超过了16A以后，就形成了过载，然后空气开关就会跳闸保护
2. 短路保护：当火线和零线短路，或者火线跟地线短路以后，就会出现短路电流，当短路电流超过了空开的额定电流值，空气开关就会跳闸保护
3. 对于空气开关的主要作用是，防止电流过大烧坏用电器的情况，所以空开的主要保护对象就是家用电器

1. 2P空气开关，对于2P空气开关，左零右火或者左火右零，没有明确的规定，所以接线时，左零右火或者左火右零都可以，对于2P空气开关，一般都应用于，配电箱的总开关
2. 1P空气开关，对于1P空气开关，上下都是一个接线柱，所以1P空气开关只是控制回路中的火线，零线接配电箱的零线排，对于IP空气开关，一般都应用于照明回路

1. 对于漏电保护器不仅具备，空气开关的过载，短路保护功能，漏电保护器还具备漏电保护的功能
2. 漏电保护器漏电保护功能，是通过出线火线和零线之间的电流差来分断跳闸的，火线和零线上的电流差，原理上为0，如果火线和零线的电流差达到了30毫安以后，漏电保护器就会跳闸保护
3. 对于漏电开关的主要作用是，防止火线漏电，或者零线漏电，而电到人的情况，所以漏电保护器的主要保护的对象是人体

1. 2P漏电保护器，对于2P漏电保护器，没有L、N的标志，接火线和零线也没有明确的规定，所以接线时左零右火或者左火右零都可以
2. 1P＋N漏电保护器，对于1P＋N漏电保护器，都会有一个带N的标志，带N标志的接零线，另一个接线柱接火线，对于1P＋N漏电保护器，火线和零线是不能接反的，如果火线和零线接反，当断开漏电保护器以后，火线还是带电的，所以接线时一定要看好标志再接线

空开与漏电保护器的区别？

外观区别

漏电开关实际上就是在空开的基础上增加了一个漏电保护装置。空开和漏电开关的区别就是有没有漏电保护装置。

空开如下所示：

漏电开关如下所示：

所以我们可以简单的理解成，漏电开关和空开的区别，有试验按钮（右图中黄色椭圆形按钮）和漏电指示（右图中蓝色的小方块）的是漏电开关，没有的就是空开。

简单的来说，空开除了能带负荷接通与断开电路以外，还有短路保护和过载保护。

漏电开关除了有空开的所有功能外，还多了一个漏电保护。

注意：当线路非常广的时候，总开关要用空开，不能用漏电开关。因为不管多好的电线都有微弱的漏电电流，线路广漏电电流累积起来就多了，如果总开关用漏电开关，就容易跳闸引起不必要的停电；所以只有在线路末端才用漏电开关作漏电保护。

空开与漏电保护器的区别？

空气开关有漏电保护器的区别，有两个方面，第一，是功能上的区别；第二是外观上的区别。

空气开关所拥有的保护功能，漏电保护器都有，但是漏电保护器与空气开关相比，多了一个漏电保护功能。

空气开关的保护方式有两种，过载保护和短路保护。

过载保护是当电流超过额定电流时，线路发热，在达到或超过安全温度时，空气开关内的脱扣器动作，关闭电源。

短路保护，其实是过载保护的延伸，发生短路时，电流必定加大，线路发热，过载，跳闸。

空气开关的保护前提是线路过载，发热，对于发生的轻微漏电现象，如果线路发热，达不到脱壳温度，它是不会有反应动作的。

而漏电保护器，就是针对这种情况设计产生的。

漏电保护模块。

漏电保护模块，通过一个类似零序线圈的状置，检测电流，从火线出来的电流与为零线回来的电流，要处在平衡状态，当发生漏电时，这种平衡被打破，脱扣器功作，切断电源。

千万不要以大小来区别它们。

看一下施耐德的这款是空气开关还漏电开关。

漏电开关上，都有一个带“T”字的测试按纽，空气开关是没有的。

同一厂家的空气开关和漏电开关的型号上有差别。

比如施耐德的空气开关编号一般为dpn，而漏电开关则在dpn后面加了vigi；又比如正泰的空气开关编号一般nxb_40，漏电开关在nxb_40后面加了Le。
