双控电路如何接线？

双控电路的接线也就是两个开关控制一盏灯，也就是我们常见的两个地方控制一盏灯，例如门口和床头都可以控制卧室的灯，楼梯的上下可以同时控制一盏灯，下面家居杂坛就来给大家分析双控电路的接线问题。

1. 要想把电灯做成双控电路，我们需要准备最少两个双控开关，然后就是电线和线管；
2. 线管的敷设我们这里就不说了，电线的布线简单给大家说说：我们要从家里的配电箱内的空气开关的下口引出来两根线，一根火线接到其中一个双控开关的上口接线端子上，一根零线接到灯上，所以此时需要布置两根线；两个双控开关之间也是需要布置两根电线；第二个双控开关和灯之间需要布置一根线。

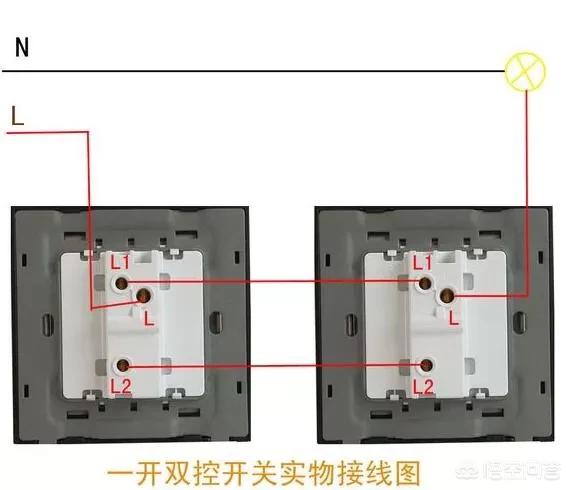

1. 家居杂坛以下面的图片上的接线为例来给大家介绍，看图上上的双控开关，每个双控开关上面都有三个接线端子，分别是L，L1，L2，其中红色的线代表的是火线，黑色的线代表的是零线；
2. 第一步是在布置好了电线以后，我们首先把从空气开关引出来的火线接到第一个双控开关的进线端子L上，把从空气开关引出来的零线接到灯上；
3. 第二步是来接双控开关的出线也就是控制线，我们要把第一个双控开关的出线端子L1和L2分别接上一根控制线，然后这两根电线的另一头对应的接到第二个双控开关的L1和L2接线端子上；
4. 第三步是把第二个双控开关与灯连接，也就是把第二个双控开关的接线端子L上接上一根线，这根电线的另一头要与灯连接；
5. 通过以上的三个步骤，双控开关的接线就全部完成了，家居杂坛是以双控单联开关为例给大家介绍的，其余的双控开关的接线原理都是如此，大家可以参照对比一下。

关于双控电路如何接线的问题，家居杂坛都给大家分析完了，希望能够帮助到大家！以上都是个人观点仅供大家交流探讨使用，如有不足之处欢迎大家留言讨论指正！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！

双控电路如何接线？

你要是真的肯钻研，可以把任何简单的东西玩出花来，双控开关就是其中的电线。首先来说，双控开关的原理是非常简单的，只是一个单刀双掷开关，这个东西在我们上初中的时候就已经不陌生了▼

三个接线柱，做成了右侧的电路。所以，当我们有两个这样的开关的时候，怎样实现同时用两个开关控制同一盏灯呢？最常用的一种原理是这样的▼

接起线来自然也不难——如果你是为了实用，那直接选这种接法就行了▼

但是只有这一种接线方法我们就满足了吗？当然不是，继续思考——还有没有其它的接线方法，能够实现上面这种效果呢？于是，我们有了第二种接法▼

怎么样？仔细看看图，是不是也能实现两个开关同时控制电灯的亮和灭呢？实物接线图如下▼

还是不过瘾？没关系，我们还有第三种接法▼

相比于前两种接法，这种接法有一定的危险性——当两个开关都接触火线时，电灯两端是存在电压的，一来可能会对更换灯具的人造成伤害；二来可能导致电灯闪烁或微亮。所以这只是个开脑洞的原理图，实物接法我就我说了。

仅仅这样玩还是不够，我们应该想想，只有一个双控开关，我们可以做到哪些接法呢？最简单的、最常用的，就是双控开关做单控开关用——闲置其中一个接线柱▼

当然，我们还可以在L1,L2两个接线柱上各接一个灯泡，达到的效果是：L1灯泡亮起时，L2灯泡熄灭；L2灯泡亮起时，L1灯泡熄灭。L1和L2两个灯泡永远只有一个亮起、一个熄灭，永远不会同时亮起或熄灭——常作为指示灯使用▼

最后的最后：关于双控开关大开脑洞的用法，我只是摘取了几个个人认为比较有创意的。但是接法还有很多种哦~小伙伴们有没有什么其它新奇的想法呢？欢迎在评论中与大家分享。
