断路器的标准接法是左零右火吗？

断路器的标准接线个人认为没有标准的左零右火，只是接法的习惯而已，至于断路器到底该如何接线，我们要根据断路器的具体类型来进行分析。下面家居杂坛就以家居配电箱常用的断路器为例，来给大家介绍一下断路器的接线方法。

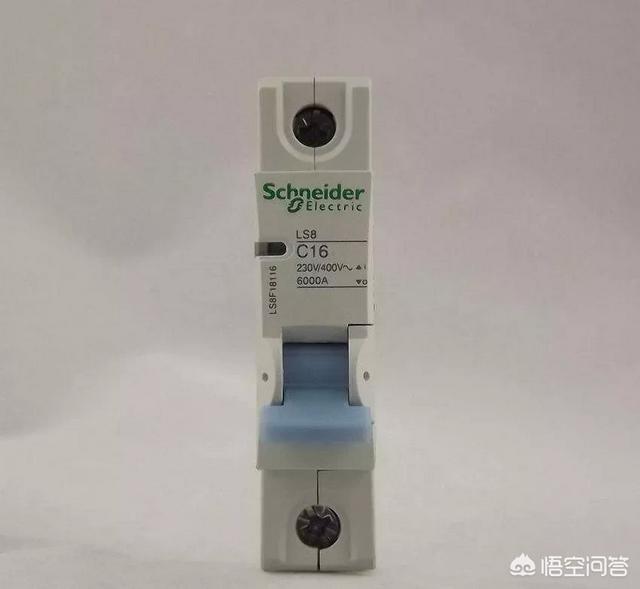

1. 如上图，就是最为常见的1P的空气开关，在家中经常被用在照明回路上；
2. 1P的空气开关接线，我们看上图就可以知道，它的进线端和出线端都只有一个，所以进线端和出线端都只接一根火线，零线接在共用零排上。

1. 1P+N的空气开关如上图，就是最为常见的1P+N的空气开关，现在在家中也是经常被用在照明回路上；
2. 1P+N的空气开关接线，我们看上图就可以知道，它的进线端和出线端都有两个，其中进线端一个标注N的用来接零线，另一个没有标注的用来接火线，出线端也是同样，一个标注N的用来接零线，另一个没有标注的用来接火线；
3. 这种空气开关的接线基本上都是左零右火，但是接线时一定要按照开关上的标注来接，千万不能接错。

1. 1P+N的漏电保护开关如上图，上图就是最为常见的1P+N的漏电保护开关，现在在家中也是经常会用到，它经常被用在插座回路上；
2. 1P+N的漏电保护开关接线跟1P+N的空气开关接线基本上一样的，我们看上图就可以知道，它的进线端和出线端也都有两个，其中进线端一个标注N的用来接零线，另一个没有标注的用来接火线；出线端也是同样，一个标注N的用来接零线，另一个没有标注的用来接火线；
3. 这种漏电保护开关的接线也基本上都是左零右火，但是接线时一定要按照开关上的标注来接，千万不能接错。

1. 2P的空气开关如上图，上图就是最为常见的2P的空气开关，现在在家中也是经常会用到，它经常被用作家庭电路的总开关；
2. 2P的空气开关接线也很简单，我们看上图就可以知道，它的进线端和出线端也都有两个，而且是没有任何的标注，也就是说进线端的两个接线端可以任意接火线和零线，但是一定要注意进线和出线的接线一定要一致，也就是说进线端如果是左零右火，那么出线端必须也是左零右火；
3. 2P的空气开关的接线习惯接线方法也基本上都是左零右火，但是进出线要一致，千万不能接错。

1. 2P的漏电保护开关如上图，上图就是最为常见的2P的漏电保护开关，现在在家中也有很多朋友使用，它经常被用作家庭电路的插座回路上；
2. 2P的漏电保护开关接线也不复杂，跟2P的空气开关接线完全一样，我们看上图就可以知道，它的进线端和出线端也都有两个，而且是没有任何的标注，也就是说进线端的两个接线端可以任意接火线和零线，但是一定要注意进线和出线的接线一定要一致，也就是说进线端如果是左零右火，那么出线端必须也是左零右火；
3. 2P的漏电保护开关的接线，习惯接线方法也基本上都是左零右火，但是进出线要一致，千万也不能接错。

关于断路器的标准接法是左零右火吗的问题，家居杂坛都给大家分析完了，希望能够帮助到大家！以上都是个人观点仅供大家参考，如有不足之处欢迎大家留言讨论指正！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！

断路器的标准接法是左零右火吗？

答案可能要颠覆你的认知了：断路器没有标准接法。

我记得第一次听说“左零右火”是在初中的物理课上，当时懵懵懂懂。直到大学的专业课上，才真正理解了这个词。

所谓的“左零右火”，仅仅是插座的插孔顺序——面对插孔时，左侧插孔的插孔是零线，右侧插孔是火线，仅此而已。

插座在接线时，也未必是“左零右火”。有的接线柱是横向排列的，但是当你面对接线柱（插座背面）时，接线柱顺序刚好和插孔顺序相反，就成了“左火右零”。有的接线柱是纵向排列的，所谓的左右，就更无从谈起了。

所以真正接线时，依旧需要以接线柱标识为准，标注着L的，就接火线；标注着N的，就接零线。

断路器和插座又不一样了——断路器上可未必有标识。

塑壳断路器、框架断路器等，每一个接线柱都有标识——标注着数字的接线柱接火线，标注着N的接线柱接零线即可。不过数字和N哪个在左侧，哪个在右侧，不同品牌、不同型号，位置都不一定。

小型断路器中，2P断路器、2P漏电断路器、4P断路器、4P漏电断路器上都需要接火线和零线，但是断路器的接线柱上却没有任何标识。这种时候，就没有必要区分零线和火线了，哪个接线柱接零线都行，不过需要注意三点：

1.习惯性的在左侧接火线，右侧接零线——只是习惯而已，在没有任何参照的情况下，按照这种方法接线。

2.零线必须在一侧，比如4P断路器有三根火线和一根零线，顺序只能是火、火、火、零或零、火、火、火，不能出现火、零、火、火这种接法。

3.如果同一个配电箱内，有1P+N断路器，1P漏电断路器，1P+N漏电断路器，3P+N断路器，3P漏电断路器或3P+N漏电断路器，则应参照这两种断路器的零火线顺序。

1P+N断路器，1P漏电断路器，1P+N漏电断路器，3P+N断路器，3P漏电断路器或3P+N漏电断路器中，只有N接线柱标识，没有L接线柱标识。此时需要将零线接到N接线柱上，将火线接到无标识的接线柱上。

但是不要死记硬背N接线柱的方向，不同的品牌、型号，N接线柱的左右顺序也不同。

比较特殊的是1P断路器和3P断路器，这两种断路器上没有任何标识。在接线时，不需要将零线接到断路器上，所有接线柱均接火线即可。

断路器的标准接法是左零右火吗？

首先非常感谢在这里能为你解答这个问题，让我带领你们一起走进这个问题，现在让我们一起探讨一下。

在我们的用电过程中，如果出现了故障会有很大的危险，对我们的生命安全造成威胁，所以为了避免这种问题，我们大家都会在线路上安装断路器来使用，但是在购买了断路器之后，要怎么样进行接线才能保证断路器的正确使用效果呢？下面来为大家介绍下。

断路器的接线—工作原理简介

当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。

断路器的接线—正确的接线方法

从大电表到家里有3根线，红蓝花三色的，可以用一个带漏电保护的空气开关做总控开关（A0），另外有三个普通的空气开关分别控制家里的灯（A1）、空调（A2）、插座（A3）。从正面看，其中A0上方是2个接线桩，右边的刻了一个N符号，下方也是2个接线桩，右边的刻了一个N符号；A1、A2、A3是一样的，上方和下方分别有一个接线桩。3根电线区分：红色火线（L）、蓝色零线（N）、花线是地线（E/PE/G/GND)，地线通常是黄绿相间的。安装室内电路时，开关要正面安装，上端为进线，下端为出线，地线不进开关。

一、接室内线：在下方标有字母N接零线零线（蓝色），所有室内的零线都接这里，在下方A1接照明线（电灯）的火线，在下方A2接插座线的火线分路，在下方A3接空调线的火线分路。

二、接进户线：在上方N接零线（蓝色），在上方L接火线（红色），地线不用进入开关。

希望大家在以后如果需要安装断路器的话，上面为大家介绍的这些断路器的工作原理和接线的方法能够成为大家非常不错的参考，肯定能够给我们大家带来一个非常安全的用电环境，保护我们的生命安全，不过同时大家也一定要购买一款质量好的断路器。

在以上的分享关于这个问题的解答都是个人的意见与建议，我希望我分享的这个问题的解答能够帮助到大家。

在这里同时也希望大家能够喜欢我的分享，大家如果有更好的关于这个问题的解答，还望分享评论出来共同讨论这话题。

我最后在这里，祝大家每天开开心心工作快快乐乐生活，健康生活每一天，家和万事兴，年年发大财，生意兴隆，谢谢！

断路器的标准接法是左零右火吗？

按通用规范是左零右火。一般正规的产品的接线端子上都有标明的了，L接火线，N接零线，E或地线符号接地线。

断路器的标准接法是左零右火吗？

正规厂家的产品都有标记，按标记接线即可，单P的只有一根线，直接接火线即可。新采购的产品，先看说明书、出厂检验合格证。了解开关适应的特性，容量，看是不是适合你所用的负荷是偏阻性还是感性，大小是否负荷使用要求。

断路器的标准接法是左零右火吗？

按正规的理论是左零右火
