如何用数字万用表测量带电电路的通断？

要想知道如何用数字万用表测量带电电路的通断，我们首先要知道万用表的各项功能，然后才能使用万用表来测量线路。

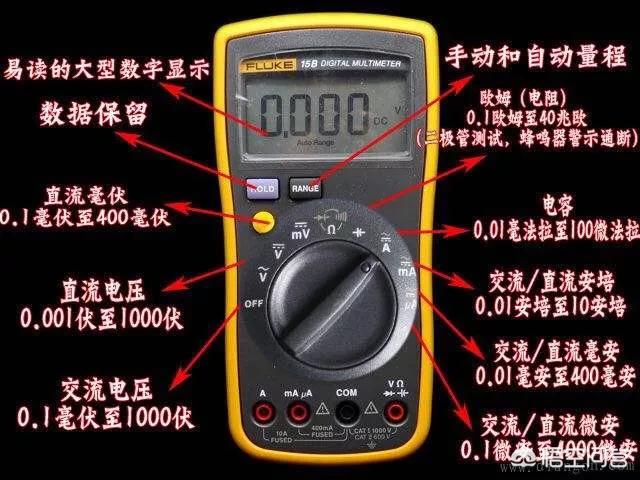

1. 如上图就是一块常用的数字万用表，数字万用表底部有四个孔，一个黑色的孔也就是COM端，用来插黑色的表针；三个红色的孔，分别用来测量大电流，小电流，电压电阻以及二极管；
2. 数字万用表中间部位是万用表的档位调节，看上图，分别可以测量交流电压，直流电压，电阻以及二极管，电容，以及交流和直流电流；
3. 数字万用表最上面是数字显示屏幕，屏幕下面还有两个按钮，分别是数据保留按钮和手动或者自动量程选择按钮。

1. 我们把黑色的表笔插在COM孔，红色的表笔插在电压电阻孔，也就是数字万用表下面四个孔的最右边那个；
2. 第一种方法使用电压档检测带电线路通断，我们要把数字万用表的方位旋转至交流电压档，每个数字万用表交流电压档不太相同，我们选择电压最大那一档就可以了；
3. 然后我们用黑色的表笔和红色的表笔分别接触线路的零线和火线，如果显示屏上显示的数值为220V左右（三相电380V左右），那么线路是通路；如果显示数值为零，那么火线是断路；然后我们再用表笔分别接出火线和大地，看看显示的数值，如果测出来的数值跟火线和零线之间的电压一样，那么零线接地了。
4. 第二种方法我们可以使用蜂鸣档直接检测线路的通断，黑色和红色的表笔还插在原来的位置；
5. 我们再把数字万用表的档位调至蜂鸣档，这时我们用黑色和红色的表笔分别接出零线和火线，如果万用表指示灯闪烁或者是发出蜂鸣声，那么线路就是通路；如果指示灯不亮也没有蜂鸣声发出，那么线路就是短路。

关于用数字万用表测量带电线路通断的问题，家居杂坛都给大家分析完了，希望能够帮助到大家，另外建议大家不要自己尝试操作，很不安全，以上都是个人观点，如有不足之处欢迎大家留言讨论！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！

如何用数字万用表测量带电电路的通断？

用万用表测量电路线路短路以及开路成为了从事电子电路设计人员的重要但是基础的知识，甚至很多人都知道如何测量，一般都是在断电之后，也就是电路板元器件基本都不带电情况下，当然，对于大电容如果必要时候也要进行放电，这是为了以防发生触电，对于电路的通断，一般用数字万用表的蜂鸣档测试，黑色表笔接入com公共端，同时红色表笔接入电阻/电压/二极管输入端，按下RANG键调至蜂鸣档，左上方出现蜂鸣这个标志，这时候表示已经调至蜂鸣档，直接跨接在所需测量的电路线路的两端，如果线路没有断开，那么万用表会一直响，同时万用表显示“0”或者很小的电阻值，如果线路是断开的，那么万用表不会响。

但是在通电情况下可不可以测量线路的通断情况，答案是可以的，可以测试线路两端的电势，首先在测量前要知道线路两端的电压是交流还是直流，如果是交流则万用表要旋至电压AC档，否则旋至DC档，如果线路的两端之间有电压读数，而且线路两端之间没有其他接入负载，那么可以说明该段线路处于断开状态，值得注意的是，由于是读取电压值，因此如果对于精度不高的万用表或者电压值很小的话，这种方法不太可取。

如何用数字万用表测量带电电路的通断？

如果电线是通的数字万用表有测量二极管档或者蜂鸣器档位，将档位调到这个档位，将红笔接电线的一头，黑笔接电线另一头，蜂鸣器会响，如果不响，说明电线断路不通。
