三相电中有一相用电笔量不会亮，用万用表量还是正常的，这是什么情况？

三相电中有一相用电笔量不会亮，用万用表量还是正常的，这是什么情况？

一是电笔不亮，二是表量正常。问题是表量什么正常？正常的标准是什么？现在只能推测一下，用万用表量的是电压，正常是指三相线之间电压都是380V。

如果是这种情况，那么可以肯定电笔不亮的这一相接地了。

我们都知道用电笔测相(火)线会亮，测零线不亮，尽管单相电路中零线电流等于火线电流，但用电笔测零线依然不亮。这是因为零线在变压器中性点是接地的，零线与大地等电位，所以人站在大地上用电笔测有电流的零线也不亮。如果测零线电笔亮了，肯定是零线断了与大地断开了。实际上与中心点及大地断开孤立的导线，只要与电源线敷设在一起，用电笔测还是亮的，这是因为这段孤立的导线上存在感应电压，一般一段孤立的导线只要有几十米长与带电相线并行靠在一起，例如同穿一管内或捆扎在一起，这段孤立导线上的感应电压就能使电笔发亮。而象护套线及电缆，只需几米长给其中一芯通电，其余线芯上的感应电压就足于使电笔发亮。

据此可基本排除是缺相故障，因为缺相后这一相用电笔测依然会亮，三相线一般是一起敷设的，有的是用三相电缆的，其中断一相后，只要断相线路与未断相线路有一定的长度敷设在一起的，感应电就会让断相线上用电笔测会亮。

现在用电笔测不亮，用万用表测与其它相之间电压又是380V的，那么这一相肯定是接地了，如果是缺相电压肯定不正常。这一相接地后与大地等电位，所以人站在大地上用电笔测该相不亮。

这种情况下三相电动机如还能正常起动运行，也能说明是有一相接地而不是缺相。

一相接地后，将使其它两相的对地电压从220V升高到380V，危险性大为增加，接地点因有接地电流通过，有可能发热引起火灾。因此必须及时查出故障点预以排除，消除安全隐患。查找故障点的方法是，把末级开关拉闸断电后用绝缘摇表测相线与地线之间的绝缘电阻，0.5兆欧以上为合格，如果未级合格就去上一级查，逐级往上查找直到找出故障点。

排除故障后，还要查找为何发生接地故障后，开关(断路器)不跳闸的原因。按常规有一相接地后，单相短路电流会使电源开关(断路器)跳闸，现在不跳闸肯定有其原因，不找出这个原因，是除表不除本。

一相接地后断路器不跳闸的原因有以下几种

1.变压器中心点与接地极之间接触不良甚至断开

本来当发生一相接地故障后，通过保护接地线与中心点连通，变成单相短路故障，短路电流会使电源开关(断路器)跳闸。如果中心点与接地极接触不良，就会造成单相短路电流减小，达不到断路器的动作值。如果中心点与接地极断开，就无法形成短路通道，断路器根本不动作。

所以事后要检查变压器中心点与接地极及保护接地线之间是否接触良好？接地电阻是否小于4欧姆？

2.TT系统中没有采用漏电断路器

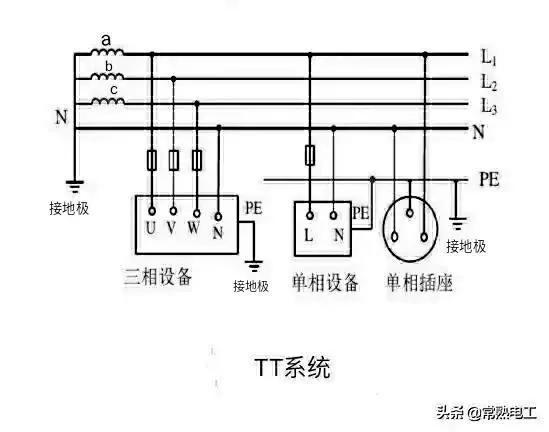

TT接地系统是变压器中心点单独接地，设备外壳也单独接地，原理如图

在TT系统中一相接地后，假设接地电阻为4欧姆，加上变压器中心点接地电阻4欧姆，共8欧姆。接地电流为220÷8＝27.5安培。这个电流太小，许多断路器都不会跳闸，因此规定TT系统中各级开关必须采用漏电断路器。

3.断路器规格与所接导线规格不匹配

这种情况是大规格的断路器接上了小规格的导线，小规格导线因电阻大单相短路电流小，短路电流达不到断路器的瞬时脱扣电流值。所以两者必须匹配，一般应符合断路器生产厂的推荐值见下表

表中额定电流为断路器的额定电流。

4.保护接地线不完整，设备外壳没有连接保护接地线，保护接地线与变压器中心点连接不良，保护接地线截面积不达标等。

这些情况都会造成单相短路电流减小或无法形成短路通道，最终断路器不跳闸。

如图是常见的TN－S系统，PE为保护接地线，N为中性点及中性线(零线)。

如果上述第4种情况都是达标的，但是单相接地不跳闸，有可能是线路太长，造成单相短路电流太小，这就要把电源开关换成漏电断路器。

综上所述，这种接地故障不能仅排除接地点就算完事，应进一步寻找单相接地后不跳闸的原因，从根本上解决问题。

三相电中有一相用电笔量不会亮，用万用表量还是正常的，这是什么情况？

感谢邀请

这个问题，其实有2中可能，但是大家一般都知道第一种，而忽略了第二种。

下面小编就来一一分析：

如果三相电的电缆或者接触器、热继电器等因各种原因（腐蚀、烧坏等）导致其某相电阻增大，但没有完全断开，这时在停机时因为无电流，所以你测量电压是正常的。只要你打开机，那么这一项要么没有电流，要么电流很小。所以我们一般使用钳形电流表来进行测量三相电流是否平衡，即可判断是否为缺相故障。

我们380VAC电路的电一般由的变压器改变电压而来，这一级（380V）一般多使用中性点接地系统。这个系统如果发生接地故障需要把故障点立刻切除。

而我们上一级为6000至10000V的电压等级，而很多变电站采用了中性点不接地系统，这个系统有一个很大的特点，就是发生接地故障后，可以不立刻切除故障而带故障运行2小时。一般我们会利用这个时间将故障线路找出并切除，这样就最大程度上的保证了电网的运行。

如图所以，当C相发生接地故障后，母线上C相的接地刀会自动合上，使C相全金属接地。这时，C相因为接地了，对地电压为零。而没有接地故障的两相对地电压直接上升到线电压（根号三倍），这时我们下级配电室的电压由220——220——220变为380——380——0，三相电压仍然对称，设备继续运行。但是你这时测量电压，如用万用表测相间则正常，而拿验电笔测单相则一相为零。

好了，以上就是小编的一些关于本题的总结，水平一般，欢迎指正。如果您觉得不错，就给小编点个赞吧~

可以关注“电气知识”，让我们一起学习电气方法知识，共同进步！

包括电气原理、故障查询、高低压配电技术、PLC、自动化、常见仪器仪表、触摸屏、DCS、高压继保调试等小编都有涉猎。

小编个人履历——高压配电工2年、设备维护3年、设备自动化改造2年、设备安装、调试1年

所管辖较复杂设备——蒸汽发电机组、110KV六氟化硫高压配电设备、柴油发电机组、大型风机、极板整形、堆垛机组、反渗透及树脂塔纯水系统、DCS后台系统等

三相电中有一相用电笔量不会亮，用万用表量还是正常的，这是什么情况？

三相电中有一相用电笔量不会 亮,用万用表量还是正常的,这是什么情况?

答：试电笔测量导线是否有电得有人体站在大地上的电位差，没有电位差是检测不出来了。另外有两相线路可以用试电笔检测出来，一相线路检测不出来，是三相交流线路出现中性点偏移造成的。

出现这种情况，要找出原因，就得知道什么是电力系统的中性点漂移？知道三相交流电的相量图？知道电力系统中的供电方式有IT、TN等多种方式？这些理论上的知识会给你揭开谜底。

电力供电的IT系统适用于用电环境较差的场所(如井下、化工厂、纺织厂等)和对不间断供电要求较高的电气设备的供电。IT系统中一般不设置中性线。适用于10千伏与低压3×380V三相三线制电网。见下图所示。

IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。地下矿井内供电条件比较差，电缆易受潮。运用IT方式供电系统,即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，几乎短路不会造成线电压的变化，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

中性点漂移是指在三相不接地系统中，中性点对地电位的偏移。三相电压对称时，它们的相量和等于0，此时中性点电压也为0。如下图表示

它们是三个相电压的线段，其中NA、NB、NC刚好为圆周的半径，长度相等，角度相差120⁰，一旦三相电压不对称，也就是说相量图中的圆心发生了偏移，此时NA、NB、NC的长度和角度都会发生变化，即三相电压的相量图中的相量和就不为0，而是等于中性点电压，所以中性点电压又叫不对称电压Un′。

中性点漂移时，虽然三个相电压的大小和相位差发生了变化，但最终表现的线路中的线电压的三个线段中的AB、BC、CA都不会变化，所以线路中的AB、BC、CA的线电压都是不会变化的。

知足常乐2022.10.17日于上海

三相电中有一相用电笔量不会亮，用万用表量还是正常的，这是什么情况？

三相电中有一相用电笔量不会亮，用万用表量还是正常的，这是什么情况？

1⃣️氖管测电笔用于测三相电〈火〉、不应该出现有一相不亮，其原因是三相四线制输电，把零线当火线输出，实则只输出两火一零，因为我有台仪器中有380V交流接触器，闸刀就是输送的两火一零，如果用氖管测电笔测电时，其结果一定与你所说相同、测零线时氖管不亮，零火之间万用表测量又有电压，如果你是外行，没有注意看出有380V和220v的区别。

2⃣️因为你说用万用表测量正常，那你一定使用的是数字万用表，这种表太灵敏，哪怕有点感应都会显数据，而这种感应不能使测电笔氖管亮，为此，你说的这种情况有一种可能，是有一相虚接或桩头触点有氧化，实则这一相上没有电，只是有感应是万用表检测时显数学，如果用氖管测电笔就不亮。

3⃣️这种现象属于虚接或氧化接触不良，你如果换一台指针万用表检测，也不会测到电压，因为指针万用表要有电流才能产生指针的线圈切割磁力线而动作，这是鉴别该相为感应电还是虚电的依据。

4⃣️解决的办法：

＊先确认氖管不亮的一相与另一相是不是220V，是的，就证明线接错了。

＊如果数字表测为380V，氖管测不亮，数字表测为380V，那这就证明是虚接、

＊你沿着这根不可工作的线依次向上方检查，看到有桩头处就将螺丝重新扭紧，有氧化要重新剥线头再接。

谢谢🙏！

三相电中有一相用电笔量不会亮，用万用表量还是正常的，这是什么情况？

三相电中有一相用电笔量不亮，用万用表测正常，这是什么情况？

这种现象我也遇到过，但是我们使用的是变压器中性点不接地系统，由于这种供电方式供电距离短，对地电容小，所以单相接地电流较小，这样设备可以正常运行，但不允许长时间运行。

题主所描述的也应该是中性点不接地系统，假如其中一相接地了，那么，另外两相对地电压则为380V，零线对地电压可升高为220V，此时用万用表测量呈带电状态。

由于接地的那一相与变压器中性点之间没有任何电气连接，当发生接地故障时，电流会通过局部接地线导向大地，而没有流回变压器，短时间内不会出现空开跳闸，所以此时用电笔测试接地的那一相，氖泡就不会发光。

由于三相电源线路对地之间存在分布电容以及阻值各不相同，当人体碰触其中的一根火线时，也会有触电危险的发生。尤其是矿山井下供电，都是中性点不接地系统，为了保证人身安全，电源开关必须使用漏电保护器。

三相电中有一相用电笔量不会亮，用万用表量还是正常的，这是什么情况？

这个问题，我在实际工作中遇到过多次，这种现象唯一的故障就是有一相火线接地，不管是开关上线部分还是下线部分接地，都会出现这种现象。唯一的办法就是，首先拉闸断定是上线部分接地还是下线部分接地，下线部分相线接地，就拉闸查找接地点，如果是上线部分接地（有可能是高压接地），只有找电力局电工了。
