低压配电柜其中一相电压为零是怎么回事？

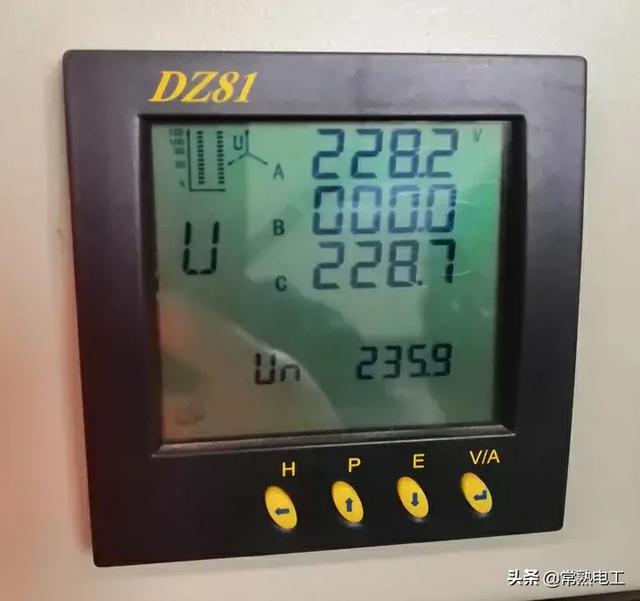

从题主提供的图可见，这是一决DZ81三相多功能数字式电力仪表，可测量三相电压、电流、功率等多种参数。

DZ81的接线图如下

现在B相无电压显示，有可能是配电母线缺相，更有可能仅是仪表线路缺相。可转换到电流显示，观察三相是否都有电流，如果三相都有电流，就可以排除母线缺相，应重点检查连接到仪表上的三相电源是否正常。

从仪表显示的是相电压来看，此表应该是三相四线接入，很有可能是仪表线路中的B相熔断器熔断，从而造成B相无电压显示。

可用万用表测量输入仪表的三相电压是否正常，从而判定是线路故障还是仪表故障。

低压配电柜其中一相电压为零是怎么回事？

低压配电柜其中一相电压为零是怎么回事？

★低压配电柜其中一相电压为零有可能是总配电屏过来的三相四线制电源就缺一相相线（火线），或者低压配电柜中安装的有“0”位的电压转换测量三相线电压的开关损坏。因为这些电气元器件也存在接触不良、损坏情况。见下图所示。

常用的电压转换开关型号有LW39-16A-YH2/3、LW39+25-YH2/3、LW5D-16-YH3/3等。这种结构的电压转换开关可以从0⁰、90⁰、180⁰、270⁰任意旋转的。不同的旋转角度则代表转换三根线电压的不同，具体操作及接线在转换开关上有标记，见下图所示。

旋转开关在0⁰时是不显示低压电压的，当旋转至90⁰时它显示的380V电压为相线的A、B之间的电压；在旋转至180⁰时则代表电压转换开关显示相线的B、C之间的线电压；继续旋转至270⁰时则代表电压转换开关已经接通相线的C、A了。

另外，有的低压配电柜在电压转换开关前面加装有三支FU熔断器（RT18-32x/6-4A），A601、B601、C601，它们任何一相中的熔断器损坏后也可以造成电压转换开关不是在0⁰时的电压不能与交流电压表形成回路，当然电压为零哟。见下图所示。

另外QS三相刀开关损坏或者接触不良也会出现显示交流电压波动或者不显示的故障。

★低压配电柜一般都是从变压器的三相四线制的输出，部分低压配电柜也有采用三相五线制的（其中表示符号有用L₁、L₂、L₃表示三根相线“火线”，也有用A、B、C表示三根相线的，一根零线N，五线制的除上述之外还有一根保护装置的线，用PE表示），在需要使用分路动力电源的地方安装的一种配电柜中来再次根据负载进行分配。见下图所示。

现在的今日头条即便是你写的文章再好，也不会有很高的收入。本人以一种平常人的心情在此回答给提问者。希望能够帮到你们。

知足常乐于2021年2月27日于上海

低压配电柜其中一相电压为零是怎么回事？

低压配电柜其中一相电压为零，从图上看A相与C相的电压正常，B相无电压。

首先打开配电柜，测量断路器输出电压是否正常，如果测量出B相无电压输出，应一级一级向上检测电压。

先检测断路器的下桩头电压与上桩头的电压，如果电压不正常。

再检测闸刀开关的上桩头电压与下桩头的电压，检查闸刀有没有合到位。如果电压不正常。

再检测保险丝的上桩头电压与下桩头的电压，如果保险丝的上桩头电压正常，下桩头电压不正常，更换损坏的保险丝。

测量保险丝的上桩头电压不正常，问题出现在高压与变压器之间的问题，这段的维修需要一定的资质才能维修，应及时联系供电局来维修。

一般发生缺相。断路器、闸刀开关、保险丝，这三种元器件发生损坏故障机率最大，应优先检查这三个部位。

如果测量断路器输出电压正常，无缺相行为。应检查显示表的检测线有无脱落，检测线的保险丝有没有损坏，显示表是否损坏。

断路器

闸刀开关

保险丝（熔断器）
