距离变压器800米,用电量150KW要用多什么样的铝电缆?

距离变压器800米,用电量150KW要用多什么样的铝电缆

供电距离800米,功率150kW,要用多大的铝电缆?

要计算出用多大截面积(m㎡)的电缆,首先要知道工作电流,以及允许的线路电压降。

由于不同性质的三相380V负荷在功率相同的情况下,工作电流是不同的。如果是电热负荷,工作电流约为功率数的1.5倍,如果是电动机负荷,工作电流约为功率数的2倍。

以下分别以电热负荷电流

I=150×1.5=225A,

电机负荷电流

I=150×2=300A,来计算。

按常规三相380V线路允许电压降是5%,那么380×5%=19V,负荷端电压

380-19=361V。每根导线的电压降可用公式△U=IR来计算。

但必须注意,这个△U=IR≠19V,为什么?见下图

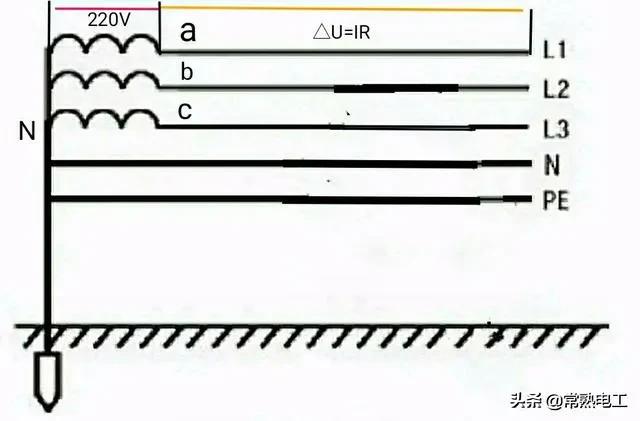

这是380/220V供电变压器原理图,a、b、c是输出端,它们之间的电压都是380V,而a、b、c分别与N之间的电压是220V。上述所讲的允许电压降就是L1、L2、L3之间的电压降,也就是线电压的电压降。而△U=IR是图中黄线段a与L1之间的电压降,实际上是相电压的电压降,应该是220×5%=11V或者19÷√3=11V,因此计算时应以11V为参考。

那么△U=IR,R=ρL/S。

后式代入前式得

△U=IρL/S,S=IρL/△U

S……导线截面积m㎡

I……导线通过电流A

ρ……电阻率

L……导线长度(米)

△U……允许电压降V

已知I=225A,I=300A。ρ=0.028(铝)

L=800米,△U=11V。

S=IρL/△U

=225×0.028×800÷11=458m㎡

=300×0.028×800÷11=611m㎡

都取整数分别是500m㎡与600m㎡,当负荷电流为225A时,应采用500m㎡的铝电缆,实际施工可用两根240m㎡的铝电缆。当负荷电流为300A时,应采用600m㎡的铝电缆,实际施工可用两根300m㎡的铝电缆。

如果电压降允许10%,那么电缆截面积可在上述计算值上减半,就是用一根240m㎡铝电缆或一根300m㎡铝电缆。

距离变压器800米,用电量150KW要用多什么样的铝电缆?

距变压器800米,负荷150KW用什么规格铝线。

这类问题可按以下步骤进行计萛:第一步先计萛一下实际电流有多大。150KW ÷1.732 ÷380v=228A。第二步查表找出120mm²铝线载流量为235A,可滿足需要。

这个查表结果为电缆截面积的下限,下一步还需计萛一下电缆上的压降,以数值大者为准。第三步计萛压降。因为题主没有讲是哪一类负荷,我们暂且按10%来萛

计萛结果略大于查表数据,因电缆无134mm²规格,故应就近选150mm²。

另外还应注意负荷的性质和特点。若属电机类,要考虑启动电流对压降的影响;如负载功率因数较低,还要把无功电流加进去。总之要视具体情况决定是否有必要在上述计萛结果基础上再上升一至两档。以上是我的回答。

欢迎评论,转发、点赞!

距离变压器800米,用电量150KW要用多什么样的铝电缆?

电压等于220V时,导线直径180平方;

电压380时,导线直径是100平方。

距离变压器800米,用电量150KW要用多什么样的铝电缆?

这个我们可以算一下,150千瓦的负载,线路中会流过多大的电流,可根据公式w(功率)=U(电压)。

乘以I (电流),那么电流等于功率除以电压,我们家用供电是220v,也就是150000瓦除以220v是681.8安电流,这样的电流已是很大的电流了,导线应该要很粗才行,太细了会发热严重,加大电损,

一般来讲,铝线直径在2.5mm的,长度在200米内可通过10安电流,800米要加粗4倍,也就是10mm的线,要用682除以10=68.2条10mm粗的线来输电

距离变压器800米,用电量150KW要用多什么样的铝电缆?

这个利用公式可以算出:

解:先把米转化成千米。即800米=0.8KM

计算负荷矩M=150*0.8=120KW/KM

选择铝导线时,每KW.KM可按4²mm估算,即铝导线截面S=M*4²mm。将上数值代入式中得S=120*4=480²mm 选择500²铝导线。

估计有的粉丝看不懂上面的算法,再来个完全公式化的:

根据计算负荷矩M=负荷*距离得出M=150*800=120000

再根据M=q*c*⊱得出导线截面q=M/c⊱

问题中没说负载电源电压时多少,要求用铝导线,因此我选择380/220v的铝导线系数即铝导线截面q=120000÷50÷5=480²mm.选择500²mm的铝导线。
