22千瓦的电机需要用多少平方铜线？

电动机选导线，先算出电流，然后根据导线允许截流量来选什么规格。

先根据3相380V电机额定电流约为功率的2倍来估算，那么22kW电机额定电流为44A。

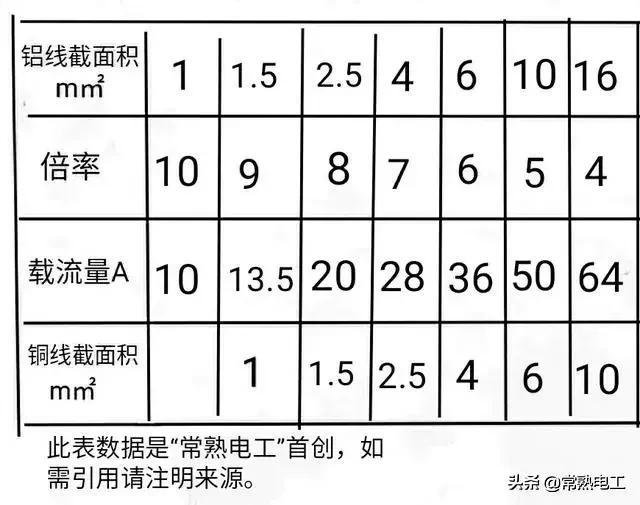

常用导线允许载流量如下表

表中数据是导线明敷状态，可见用6m㎡铜线即可，但一般都是穿管暗敷使用状态，就要用10m㎡铜线。

如要详细了解各种敷设方式下的导线载流量，可参照国家标准GB/T16895.15，在此引用其中一种表格如下

这是塑料绝缘导线在30℃环境温度下多种敷设方法的载流量，可见10m㎡铜线在A1敷设状态载流量只有42A，已小于电动机额定电流，必须升级采用16m㎡铜线。

A1是指绝缘导线敷设在隔热墙中的导管内，而A2的方法多芯电缆敷设在隔热墙中的导管内不常用。那么当采用A1的敷设方法时要采用16m㎡铜线，除A2外其它敷设方法都可采用10m㎡铜线。

如果距离过长，就要核实电压降是否达标。对电动机要求电压降不超5%，那么对380V线路允许的电压降就是19V，每根相线上的允许电压降是19÷√3=11V，考虑到感抗等因素在利用导线电阻计算电压降时，把每根导线允许电压降修改为10V，1V权作感抗等因素产生的电压降。据此可以算出分别采用10m㎡与16m㎡铜线时，允许的最大供电距离。

导线电压降△U=IR，又R=ρL/S，因此

△U=IρL/S，L=△US/Iρ。

L……导线长度

△U……每根导线允许电压降

S……导线截面积

I……电机额定电流

ρ……电阻率

已知：△U=10V，S=10m㎡，I=44A，

ρ=0.02（铜60℃）。

L=△US/Iρ

=10×10/44×0.02=100÷0.88=113.6米

计算结果是113米，也就是用10m㎡铜线，最大允许供电距离是113米，超过这个距离电压降将不达标，要加大一级导线。

再来算下用16m㎡铜线时的最大供电距离，就是S=16m㎡，其它不变。

L=△US/Iρ

=10×16/44×0.02=100÷0.88=181.8米

因考虑到导线通电后会发热，所以铜的电阻率采用了60℃时的数据。

22kW电机有些场合可能要采用星三角降压起动，需要连接6根导线，由于这6根导线通过的是电动机相电流25.4A，因此无论何种敷设方法，用6m㎡铜线足够。

22千瓦的电机需要用多少平方铜线？

给三相电机配置电线，无非利用这2种算法，多大电机用多大电线，不用问电工，一算便知

给电动机配电线我们要知道2点，第一点，要知道电机的额定电流值，第二点，要知道电线的安全载流量

第一种方法：用电工公式来计算

额定电流＝电机的功率÷（1.732×电压×功率因数）

功率因数一般都是0.8－0.9之间，不知道的话按照0.8来计算

22000÷（1.732×380×0.8）＝41.78A

第二种方法：快速估算的方法

1KW功率需要2个电流来快速计算

比如5.5KW电机×2＝11A 7.5KW电机×2＝15A

所以22KW电机×2＝44A

我们可以看到利用2种就算方法计算出来的数据相差不是太大，所以计算电机的额定电流，我们都会按照快速估算的方法，因为比较简单，而且快速

快速估算1平方和1.5平方的电线×9

2.5平方、4平方和6平方的电线×6

10平方和16平方的电线×5

所以6平方的电线的安全电流×6＝36A

10平方的电线的安全电流×5＝50A

3相电机配置交流接触器，我们要安装电动机额定电流值的1.5倍来配交流接触器

比如22KW电机的额定电流值为44A，配置交流接触器的话我们要用44A×1.5＝66A，所以我们要配置大于66A的交流接触器，可以选择接触器型号7010或者7001，对于接触器的型号前2个数字为接触器的承受电流

22千瓦的电机需要用多少平方铜线？

22千瓦的电机需要多少平方的铜线的问题，家居杂坛以前跟大家分享过类似的问题了，这里再给大家做一次详细的介绍；知道用电负荷来选择电缆，主要有以下几个步骤：一是根据用电负荷来求出计算电流，二是根据计算电流开选择电缆，三是根据压降要求来核对选择的电缆；下面家居杂坛就依据选择步骤逐一给大家来分析。

1. 我们首先要明确电缆的选择是根据计算电流来选择的，而不是依据启动电流来选择的，所以选择电缆时是不需要考虑电机的启动方式的，至于电机的启动方式那是另一个问题，我们这里依然不做讨论；
2. 现在已知的条件是：用电负荷是22千瓦的电机，那么电压肯定就是380V的三相电；功率因数cosφ我们按照常规的来选取，cosφ取值为0.8，未知的就是计算电流I；
3. 那么我们根据功率的计算公式P＝√3UIcosφ，那么计算电流就是I＝P/√3Ucosφ，其中已知的是功率P是22kw，电压U是380V，cosφ是功率因数，我们取的是0.8；
4. 那么计算电流I＝P/√3Ucosφ＝22000W/（1.732×380×0.8）≈42A；
5. 这是根据计算公式计算出来的，我们再根据经验来核对一下电流，电工常用的经验法是这样的：在三相电中，每1kw的功率负荷需要2A的电流，现在是22kw，那么也就是说22kw的电机需要的电流就是22kw×2＝44A；
6. 以上两种方法计算出来的电流稍微有一点误差，那么保险起见我们选择大的电流，也就是选择44A。

1. 上面我们已经求出了电机的计算电流，I＝44A，那么我们就可以根据这个计算电流来选择电缆了，最简单的办法就是查电缆安全载流量表来选取电缆；
2. 我们查电缆的安全载流量表可以知道，10平方的铜芯电缆不同绝缘形式不同敷设条件下的载流量范围是48A到80A之间，所以我们可以选择10平方的铜芯电缆最为合理，如果保守的话可以选择16平方的铜芯电缆；
3. 选择好电缆以后，我们再根据经验来核对一下：我们知道的经验数据是每平方的铜线允许载流量大致范围是5A到8A，那么10平方铜线的载流量就是50A到80A之间，所以我们可以看出选择10平方的铜芯电线最为合理。

1. 我们知道电压的波动范围不要超过5%，那么也就是380V×5%＝19V，也就是电压波动不要超过19V；
2. 然后我们再根据公式△U＝（P×L）/(A×S)，其中△U是19V，功率P是22KW，A是导体材质系数，铜为77，S是导线的截面积即10平方毫米；那么L＝△U×A×S/P＝19V×77×10/22＝665米，也就是说在665米的距离之内使用10平方的铜芯电线压降都是可以满足要求的。

关于22千瓦的电机需要多少平方的铜线的问题，家居杂坛都给大家分析完了，希望能够帮助到大家！以上都是个人观点仅供大家交流探讨使用，如有不足之处欢迎大家留言讨论指正！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！

22千瓦的电机需要用多少平方铜线？

我们日常工作中，经常会遇到给电机配线，很多新手电工朋友总是感觉手足无措。今天我就结合前辈门总结的配线口诀，来分享一下如何根据电机功率来配线。希望能给大伙们一些帮助或启发。

2.5加三，4加四，6后加六，25后加五，120导线配百数。

注释：此口诀是针对三相380V电机，导线默认是铝线穿管敷设。

现在我来解释一下这个口诀的含义：

2.5加三：表示2.5平方的铝线穿管敷设，最大可以带2.5+3=5.5KW的电机

4加四：表示4平方的铝线穿管敷设，最大可以带4+4=8KW的电机

6后加六：表示6平方以上的铝线穿管敷设，最大可以带 “截面积+六” 千瓦的电机

比如：6平方的铝线最大可以带6+6=12W的电机；10平方的铝线最大可以带10+6=16W的电机；16平方的铝线最大可以带16+6=22W的电机

25后加五：表示25平方以上的铝线穿管敷设，最大可以带“截面积+五” 千瓦的电机

比如：25平方的铝线最大可以带25+5=30KW的电机；35平方的铝线最大可以带35+5=40KW的电机；50平方的铝线最大可以带50+5=55KW的电机；以此类推...

120导线配百数：表示120平方的铝线穿管敷设，最大可以带100KW的电机

把上面所有的口诀总结起来，如下图所示：

（觉得重要的朋友可以收藏本文或点击图片保存下来）

有朋友可能会问，现在基本上都是用铜线，哪里还用铝线？如果是铜线，又怎么计算呢？如果是铜线，那就把计算出来的铝线截面积，降低一个线号就可以了。

比如22KW的电机，根据口诀“6后加六”，需要16平方的铝线。那么如果是采用铜线，用比16平方小一号的电线（即10平方）就足够了。

我们在给负载选电线大小的时候，不仅要考虑电线最大载流量，还要考虑导线的机械强度是否足够？还有导线电压损失是否符合要求？等等

这个口诀仅根据导线最大载流量来匹配电机功率，还有它只适用于三相380V电机，并且是短距离，默认是铝线穿管敷设。如果是铜线敷设，可以在计算结果的基础上降低一个线号。

我是电工学院，专门负责电工培训、考证；如果你对电工感兴趣，可以关注我！如果觉得本文不错，记得点赞、评论、转发！非常感谢！

22千瓦的电机需要用多少平方铜线？

根据电机功率选择合理大小的电缆，是电工的基本功。通常，当电机功率确定后，电缆大小要考虑的因素通常有环境温度和长度，选择的原则是要有余量。老规矩，还是按着学院公式派和实践估算派两种方法。

学院派精确计算

第一步:计算电流。功率=电流×(1.732×380电压×0.85功率因数×0.9效率)。电流I=22000/1.732×380×0.85×0.9=43.69A。

第二步:根据电流选电缆。25℃时，铜线的载流量是其截面积的5-8倍，选择10²的聚氯乙烯绝缘铜线载流量为50-80A，最为合理。

第三步:考虑距离因素。35千瓦以下的电机正常电压波动为5%，即380*0.05=19V。

U=IR，R=铜电导率0.0175*长度/截面积10=19/43.69=0.43488

长度=10*0.43488/0.0175=248米

老电工估算派

第一步:估算电流。380V的电机，大概每千瓦2A电流，22千瓦就是44A。

第二步:估算电缆。口诀:

十下五、百上二，二五三五四三界，七零九五两倍半，穿管温度八九折，铜线升级算，裸线加一半。

6平方的估50A刚刚好，考虑温度、距离有点不安全，10平方估算64A足够保险。

综上所述，该电机选用10平方、248米以内的铜线可以在正常环境温度下长期运行。当然，有条件用16平方的更好。

22千瓦的电机需要用多少平方铜线？

朋友们好，我是电子及工控技术，我来回答这个问题。对于22千瓦（KW）的三相异步电动机，它的定子绕组连接方式一般都是采用三角形方式，我们知道了电机的功率和定子绕组的连接方式，我们还要知道电机的额定工作电流才行，因为它是我们配备开关、过载热继电器和所用电线的主要依据，所以我们绝不能含糊不清。

对于22千瓦的电机如果铭牌没有丢失的话，我们完全可以从电机的铭牌上得到电机的铭牌电流，只不过这个电流一般都是指线电流，刚才讲了对于这么大的电机，它的绕组是三角形连接的，因此我们在计算这种电动机的电流时铭牌上的电流值就是电动机的额定工作电流值。为此我特意找了一个22KW电机的铭牌，对于这个电机来说，它的定子绕组是可以通过外部接触器进行三角形和星型切换的，我们从电机的铭牌可以看出在三角形连接方式下，它的工作电流是43.2A，在星型连接方式下它的工作电流是24.9A。为了获得较大的启动转矩，这种电动机一般在工作时都是在三角形方式下进行工作的，因此我们要依据这个43.2A的工作电流来选择导线的截面积了。

确定好电机的额定工作电流之后，就要考虑导线的安全截流量了，根据安全截流量的数据表格就可以知道，对于6平方毫米的铜质导线，它的安全截流量是60A。因此，我认为如果是在室内用的电线并且距离比较近的话，我们可以选用6平方的硬铜质线。如果电源距离电机远的话，可以选择10平方毫米的硬铜质线。

如果电机所给的数据比较完整，我们完全可以用计算电机额定线电流的公式得出电流值I，这个式子为I＝P/√3Uηcosφ，这个公式是非常常见的，在式子中I、P、U、η和cosφ分别是指电机的线电流值、功率值、额定工作电压、效率和功率因数。对于这些数据我们一般可以从电机的铭牌中查找，或者从电机的技术资料中查询，比如对于22KW的电机，它的工作电压是380V,效率是0.87，功率因数是0.85，那么此时通过公式就可以求出电机的额定工作电流了。I＝P/√3Uηcosφ=22000/1.732X380X0.87X0.85=45.2A这个值与铭牌上给的数值相差不大。因此我们只要求出了电机的额定工作电流了，选用导线的面积就不是难事了。

在使用中，如果电机比较老旧，我们只知道电机的功率的话，我们可以根据工作经验来大概确定电机的额定工作电流，我们知道，在三相电路中的对称感性负载，1KW的功率它的工作电流大约是2A，那么对于22KW的电机，它的工作电流值应该在44A左右，这与我们电机铭牌上所标的电流值是非常接近的。

因此，我们通过以上三种方法得出了一个相同的结论，那就是对于22KW的三相电机，它的额定工作电流是44A，我们根据铜导线的安全截流量就可以知道选择6平方毫米的铜导线是能够拖动电机安全运行的，如果距离远，再考虑到温度等其它因素，我们可以使用10平方毫米的硬铜线。

以上就是我对这个问题的回答。欢迎朋友们参与讨论，敬请关注电子及工控技术，感谢点赞。
