三相火线入电箱，没有零线，在箱内要如何控制接触器？

实际上对三相动力设备本来就不需要中性线N（零线），但必须有保护接地线PE，如果没有保护接地线，电源开关必须用漏电断路器。

对控制电源如何连接，相关的国家标准早有规定。国家标准GB/T5226.1－2019《机械电气安全》机械电气设备、第1部分：通用技术条件中9.1.1条，控制电路电源规定：

上述条款括号中的起/停控制台，我的理解是起/停控制按钮，因为这个标准是从国际电工委员会的标准翻译过来的，个别词句可能有不当之处

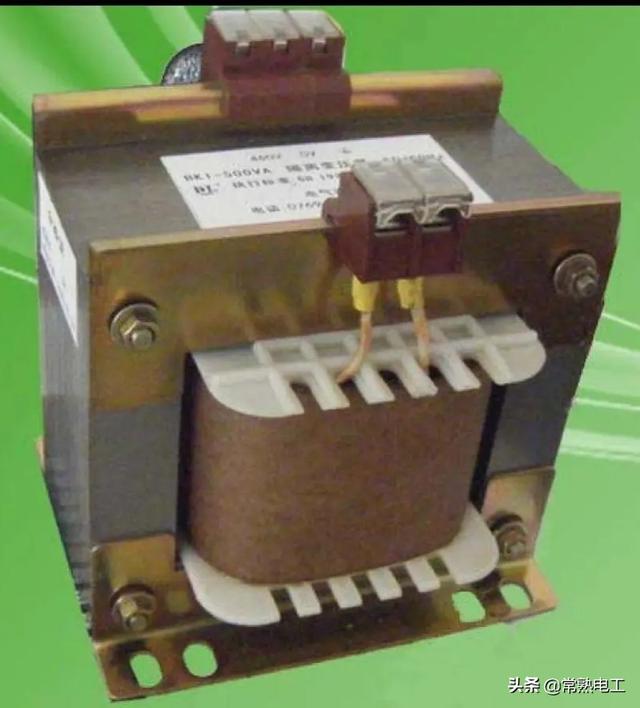

可见控制电源是要用变压器来获得的，只有例外中的情况才可不用变压器，也就是当用一只接触器配起动、停止按钮时可不用变压器，如果还要加个限位开关或者点动按钮时，就超过了两个控制器件，必须采用图中的控制变压器了。

同一种接触器的线圈电压有多种，交流线圈电压主要有380V、220V、110V、36V等几种，可以根据实际情况选用，当操作器件是手持的时（无线遥控除外），例如电动葫芦的按钮盒是握在手中操作的，那就应采用36V及以下线圈电压的接触器。

选好了接触器线圈电压，就可确定采用何种电压输出的变压器。对可以不用变压器的例外情况，就直接用线圈电压380V的接触器。

遗憾的是对控制电路要用变压器供电这一规定，许多工程技术人员不太了解，因此许多设备出现了既要三相电源线又要中性线，再加保护接地线的情况。而许多电缆都是3+1的，就是三根相线加一根黄绿相间的保护接地线，根本就没有中性线。另外常见的三相插头插座也是3+1的，没有中性线的连接位置。这就给实际使用带来了麻烦，必须另外拉一根中性线过来，但大部分做法是把保护接地线当中性线用，这又是一种极不安全的违规做法。

其实只要设计上就不用中性线，所需各种控制电压都由变压器获得，就很好解决了这个问题。

三相火线入电箱，没有零线，在箱内要如何控制接触器？

生活中我们会经常遇到控制电路的问题，也就是有二次控制回路，例如我们安装的潜水泵或者是风机等等，此时配电箱内就需要增加一套电器的元器件了，最常用的就是接触器，例如三相火线进入配电箱，没有零线，在配电箱内要如何控制接触器，也就是接触器如何接线？这种问题真的非常常见，我们有必要了解一下，大家可以一起来看看家居杂坛的分析，家居杂坛个人观点有如下。

我们首先要知道接触器都有哪些类型，这样才能知道如何选择以及接线：

1. 接触器大体上分为380V的交流接触器，220V的交流接触器，以及还有会用到的直流接触器，它们的作用都是一样的，都是利用的线圈有电流流过时会产生磁场，以此来使触头闭合，最终实现控制所控制的负载电器设备；
2. 交流接触器有127V，220V，380V，500V等不同的档次，而直流接触器有110V，220V，440V，660V等；例如接触器控制的负载是交流220V时就选用220V的交流接触器，而接触器控制的负载是交流380V时就选用380V的交流接触器；直流的时候同样如此；
3. 当然接触器的选择时还要根据触点的额定电流，交流接触器的额定电流有5A，10A，20A，40A，60A，100A，150A，250A，400A，600A；直流接触器的额定电流有25A，40A，60A，100A，250A，400A，600A等等。

知道了接触器的相关知识以后，我们再来看看三相火线进入配电箱，没有零线，在配电箱内要如何控制接触器，也就是接触器如何接线的问题：

1. 由于是三相火线进入配电箱，没有零线，此时我们要想接接触器，我们首先要做的就是观察一下准备的接触器的类型，分清接触器才能进行进一步的操作，否则是无法接线的；
2. 例如如果我们准备安装的380V的交流接触器的话，那么此时我们可以直接根据接触器的接线要求来接线，也就是直接接三根火线就可以了，其它的我们都不需要考虑的，但是我们一定要注意380V的交流接触器所控制的负载只能是380V的设备，否则就有可能吧设备烧坏；
3. 例如我们准备安装的220V的交流接触器的话，因为负载都是220V的，所以此时选用的是220V的交流接触器，那么这时就无法直接安装，可以安装一个小型的隔离变压器来调整电压，最后再安装这个220V的交流接触器就可以了；
4. 再例如我们准备安装的直流接触器的话，这时我们就需要改变电源，把交流转换成相应要求电压等级的直流电源，做法可以是先安装直流电源，然后再安装直流接触器。

所以说，接触器的安装要看接触器的类型，而接触器的类型又要看我们所使用的负载的类型，明白了这些对应的关系就知道如何操作了。以上都是家居杂坛个人经验的分析，如果感觉有帮助的话就给点赞评论转发一下。

三相火线入电箱，没有零线，在箱内要如何控制接触器？

三相火线入电箱，没有零线，在箱内要如何控制接触器？

1⃣️题主告知了已知条件为三相电无零线，怎样去让接触器工作？

2⃣️这接触器又分交流和直流，交流又分220V和380V的，直流的继电器又可从6V的向上，品种繁多，本文就分三个挡次为你出主意、

3⃣️如果你有现成的380V交流接触器就直接引两相火380V输入交流接触器的线圈两个桩头就行了，在线圈一端串一只开关，可控制接触器通断，在三相火线触片下桩接上三相电机线径，就能使电机进入工作和停止状态。这是最简单的。

4⃣️如果你只有220V的交流接触器，可找一只40一100W的钨丝灯泡与交流接触器的线圈串联，灯泡的瓦数是否适配，在通电时看接触器的吸合力收及量线圈两端是否达220V电压，我做过这种试验，用这种办法连续使用了几年，只要选好一定的瓦数就能使接触器正常工作，它的工作原理就是两个同瓦数的灯泡串联在两火线上。

5⃣️如果你有直流继电器，达220V的可经四只二极管整流，我试验好多不同品牌的220V交流继电器，如果有杂音都可用直流，直流的合力大，无丝毫杂音。

如果你的继电器只是几十伏的，那就得有降压变压器，输出适配的电压才能使用。

谢谢你阅读🙏！

三相火线入电箱，没有零线，在箱内要如何控制接触器？

感谢邀请，希望我的回答能帮助到您，也希望专家给予指导。

根据您的描述，电源380VAC已经接入电箱，如果需要接接触器。首先要看电箱里的接触器线圈电压是多少伏的？是交流的还是直流的？

1，如果是交流的接触器，线圈电压正好是380V。直接通过控制按钮接到接触器就可以了。

线圈电压不是380VAC，就需要再增加一个隔离变压器。经过离变压器变成220V，110V或者36V，取决于你电气柜内的接触器是多少伏的。我会发个图，让你对照一下看接触器是多少伏的。

如果接触器的线圈是直流的。就需要加直流电开关电源。首先还是要看你现有的接触器是多少伏的。

2，如果你电箱内没有接触器，建议你选择一个接触器。如果考虑安全问题，建议您选用线圈电压36V的接触器。防止控制线路漏电导致的触电事故。

希望大家批评指正。也希望大家能关注我。本人头条号提供电工资料下载。维修经验讨论交流。电气元件介绍。

三相火线入电箱，没有零线，在箱内要如何控制接触器？

选择线圈电压为380v的接触器，或者另引一根零线，用220v线圈的接触器控制也行，如果不方便引零线，也可以增加个变压器。

三相火线入电箱，没有零线，在箱内要如何控制接触器？

可用线圈电压38O伏的交流接触器。用任意二相电源作为控制电源。
