怎样把发光二极管接在220V电路上？

怎样把发光二级管接在220V电路上？

1⃣️如果在220V装一只LED指示灯，可以在LED两脚上相反并一只二极管，起的在通电瞬间防电涌的冲击而保护LED灯珠不被击穿、另串一只200K的电阻（越亮越不耐用）。

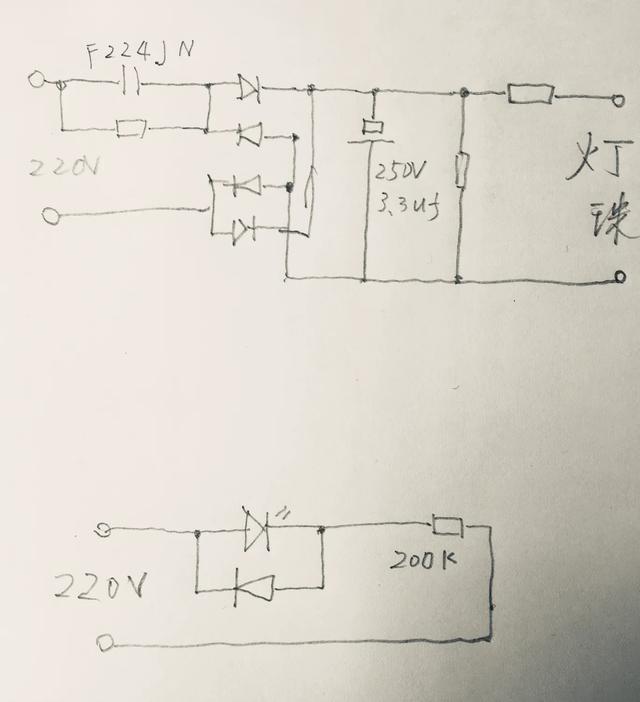

2⃣️如果想安装串联组LED灯，如⬇️图，简单电源，使36个灯珠其电源就是阻容限流后再桥式整流，并联一只250V3．3uf的滤波电容，在电容上并联一只大电阻能降峰值电压和关灯后放余电，再在输出上串联一只电阻限流。确保输出功率。

3⃣️要看输出LED灯的个数及耐压值决定阻容的电阻大小及AC电容大小，线路上的限流电阻又决定输出功率，限流过大灯发暗，限流过小易坏灯珠。⬇️阻容电路

谢谢！

怎样把发光二极管接在220V电路上？

发光二极管用交流220V电压点亮，简单的方法就是串联限流电阻。下面分别介绍一下普通亮度的发光二极管和高亮度发光二极管用220V交流电压点亮的方法。▲ AC220V点亮普通亮度的发光二极管。

普通亮度的发光二极管比较耐用，即使加在其两端的反向电压较高，将管子击穿，但只要反向电流不大，反向电压撤去之后，管子还可以恢复正常工作，故这类管子只要串联一个200～300KΩ的限流电阻接于交流220V电路即可工作。电路如上图所示，限流电阻R一般选用¼W的金属膜电阻即可。在220V交流电的负半周虽然LED是处于击穿状态，但电阻R取值较大，不会造成热击穿损坏。▲ 红色普通亮度的发光二极管。

对于白色、蓝色以及透明封装的各种小功率高亮度发光二极管，其比较脆弱，并且耐压值也较低，若加在其两端的反向电压高于其耐压值管子很容易击穿损坏，故这类管子接于220V交流电路中，必须加一个1N4007之类的整流二极管，否则管子很容易损坏，具体电路如下图所示。▲ AC220V点亮高亮度发光二极管。

图中的1N4007即为整流二极管，可以防止高亮度LED在220V交流电的负半周被击穿。由于高亮度发光二极管在百十μA的电流下即可发出较亮的光，故驱动高亮度发光二极管时，限流电阻最好取值在MΩ级，否则作为220V电源指示灯亮度太高了，影响晚上休息。

若想了解更多的电子电路及元器件知识，请关注本头条号，谢谢。

怎样把发光二极管接在220V电路上？

发光二极管接在220V电路非常简单，主要是限流

发光二极管接在220V电路只能用作指示灯用，适合非常小电流的使用，直接串上一个200~300K电阻就可以了，当然还有其它的接法

• 这种接法可以把高度提高一些，可靠性也会更高。
• 电容可以是0.1U ,电阻470K ,二极管用1N4007
• 因为普通电容不适合串接在交流电源中，需要选用阻容降压专用的电容，调整电容的大小可以调整电流大小

• 增加二极管，可以有效防止LED给反向击穿，大大提搞可靠性，可以用高耐压的1N4007
• 电阻可以根据实际情况进行调整，至少100K以上
• 大家还有其它好的接法吗？不妨留言讨论一下！

• 记得点赞和评论哦！非常感谢

怎样把发光二极管接在220V电路上？

单个发光二极管LED接在220V电路一般作为电源指示电路用，比如我们日常用到的插排的指示电路就是用的发光二极管；那么还有用几个、十几个甚至几十个发光二极管LED串联起来接在交流220V电力上的，这种接法一般是做节能灯使用。下面和朋友们聊聊这方面的问题。

单只发光二极管LED接在220V电路上首先要考虑通过它的电流的控制，因为我们知道一般发光二极管的允许通过的电流大约在1毫安-20毫安之间。当电流在 1mA～5mA 之间变化时，随着通过发光二极管(LED)的电流越来越大，我们的肉眼会感觉到这个LED灯越来越亮，当电流从 5mA～20mA 之间变化时，我们看到的发光二极管LED的亮度基本上没有什么太大变化了。当电流超过20mA 时，LED 就会有烧坏的危险了，电流越大，烧坏的也就越快。所以我们在使用过程中应该特别注意它在电流参数上的设计要求。有时候为了消除LED灯的闪烁感，我们会在灯的两端并联一个电容然后在串联一个IN4007二极管，这样效果会更好，如下面的图所示的那样。

我们知道发光二极管LED是二极管中的一种，因此和普通二极管基本是相同的都具有单向导电性，二极管有正极和负极之分，有时也称之为阳极和阴极，这样方便在电路上观察，方向必须接对了才会有电流通过让LED 小灯发光。使用时一般都会在LED发光二极管上接上一个电阻，如下图所示的那样。

题目讲到 了我们要接入的 VCC 电压是交流220V，发光二极管自身压降大概可认为是 2V，那么大部分的压降要由串在起电路上的 电阻俩承受。那么它承担的电压应该是多少呢？我们根据LED的电流范围是1~20mA 的话，就可以根据伏安特性，把这个电阻的上限和下限值求出来。(VCC - 2)/I= R当电流是 1mA 的时候，电阻值是 300K；当电流是 20mA 的时候，电阻值是 150K 欧，也就是 电阻的取值范围是 150K~300K 欧姆。这个电阻值大小的变化，直接可以限制整条通路的电流的大小，因此这个电阻我们通常称之为“限流电阻”，如下图我们就选用了200K的电阻。

现在家庭都用到了节能灯，利用高亮度LED制作的节能灯不但节能效果非常显著而且其亮度也非常高，受到我们老百姓的喜欢。下图就是一个用38个高亮度LED制作的节能灯，这38个LED通过电阻的限流、整流、滤波直接是接在交流220V的电压上的。

这也是多个LED接在交流220V电路上常用的一种方法。以上就是我对这个问题的解答，欢迎朋友们参与讨论这个话题！敬请关注电子及工控技术！

怎样把发光二极管接在220V电路上？

把发光二极管接到220电路里方法很多……

可以用恒流源供电，把多个发光二极管串联使用。也可以变压器或开关电源降压，把合适的电压加到发光二极管两端。还可以阻容降压，把合适的电流加到发光二极管上。最简单的办法是电阻限流，只需一个合适的电阻就可以了。

单个发光二极管电流大约10mA,电压一般3伏左右。所以大多选用150K电阻串联在220电路中。

怎样把发光二极管接在220V电路上？

发光二极管接在交流220V上大多都是用作电源指示作用，最简单的方法就是接个限流电阻，根据发光二极管的类型来选择限流电阻的大小，下面请看点亮发光二极管的几种方法。

一、限流电阻。对于一般的发光二极管来讲，工作电流取值1mA～15mA就可以，只要选取200KΩ～1MΩ的电阻即可，具体亮度可以通过调整限流电阻的大小来改变。

二、二极管加限流电阻。交流电压通过整流二极管之后变为脉动直流电，然后再经过限流电阻加在发光二极管上，这样做的好处就是可以防止反向电压击穿发光二极管。

三、阻容降压点亮发光二极管。如上图，交流电经过电容限流之后，点亮发光二极管，电容可以选择0.1μf～0.22μf的涤纶电容，耐压值一定要高于400V，图中的R1电阻为泄放电阻，断电后为起到对电容放电的作用。

以上为几种常用的发光二极管点亮方法，上面两种一般作为电源指示作用，第三种一般是作为照明使用。
