三相电零地共线有什么后果？

三相电零地共线有什么后果？

1⃣️首先要弄懂什么是三相电的零地共线，也就是我们说三相五线制供电。

2⃣️变压器的三圈绕组是星型接法，三相（ABC火线）中心点为的是保证与电动机匹配，星型的中心点称中性线O、把中性线在变压器下方入地后即更名为零线，单相时（一火一零）产生回路，三相电通过中性线入地产生三相用电平衡。

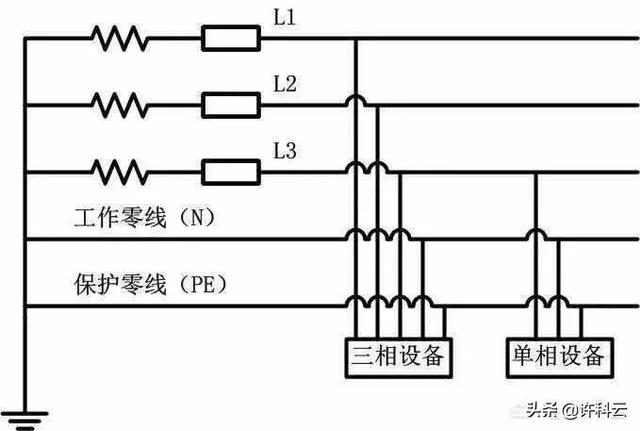

⬇️图显示中性线、工作零线、保护零线都并联入地、

3⃣️正常都是三相四线制输电给居民用电，地线都是另外专打，而三相五线制是从变压器下方的零线上引出的，除了三根火线还有另两根叫一零一地，实际它俩都是共接在地线。

4⃣️比如你家里引进了一火一零一地，就省了打地线了，特别几十层高楼就很方便。

5⃣️从变压器地下引来的这一零一地，也有个规矩，定为零线的一定要与一根火线进入漏电保护器上桩头，输出进入插座用电时它们一零一地的功能就变了，叫地线那一根不允许进漏保，直接进入墙插的地线桩。

⬇️图漏保线路图、

6⃣️从漏保输出的那根零线是与火线同时在磁感环上绕了两圈，确保回路为等电位，而那根叫地线的没有进漏保，此时这两根线就不能相碰，一旦发生在漏保输出后有漏电入地，漏保的磁感线圈即发生电位不平衡，磁环上的副线圈得到感生电流即触发可控硅导通引起继电器吸合推动跳闸。

7⃣️三相电零地共线的危险从单相线中找到了，如果变压器下方的地线发生断路，那整个工作零线、保护零线、中性线即为共线，你家里的电饭锅，厂里的机器外壳就会带电，人一旦碰到即会触电，连漏保也失去保护功能，那怎么办？

8⃣️凡三相五线制供电，在输入配电柜后要对地线有二次重复入地（再打地线）这样就安全了。

谢谢你的阅读🙏！

三相电零地共线有什么后果？

三相电零地共线有什么后果？

我国一共有五种供电系统，分别为TT系统、TN-C系统、TN-S系统、TN-C-S系统、IT系统。其中，TN-C供电系统就是零地共用的，准确来说应该是中性线和地线共用的。一般企业和小区大部分都采用TN-S供电系统。

在我们生活中有大量的单相和三相负荷，如果中性线（N线）和地线（PE线）共用，相当于把大量的单相和三相设备接在TN-C供电系统中。那么会怎么样呢？如图：

1. 三相不平衡时

由于有很多单相设备，那么三相负荷不可能随时平衡。如果三相不平衡，那么零线上就会有不平衡电流，所以零线会带上一定的电压。（零线电压的高低取决于零线电流和电阻大小，电流越和电阻越大，电压越高）

如果零线地线共用，一旦三相不平衡零线带电，设备外壳就会带电。这个电压有可能几伏、也有可能几十伏。虽然这个电压不高，但是有可能产生电弧，引燃易燃易爆物品造成火灾。

2. 单相设备零线断线

我们都知道零线一旦断线，火线电位通过用电设备传递到零线，造成零线带电。假设家里进线总零线断线，如果零线和地线共用，那么家里所有用电设备的外壳都会带电，这是非常危险的。

3. 总零线断线

如果供电系统总零线断线、再加上三相负荷不平衡，会导致零线失去接地、中性点严重偏移。最终结果就是三相电压完全不对称，比如A相电压可能降低到100多伏，B相电压可能会上升到300伏，而零线电压可能也有几十伏。

后果就不用讲了吧？三相电压不对称会造成三相设备无法工作，电压高的一相火线上的单相设备会烧掉，电压低的一相火线上的单相设备无法正常工作。

既然TN-C供电系统这么不安全，那为什么有些地方还要采用这种供电系统呢？

说到底都是钱的问题！

现在我们用的TN-S供电系统一共五根线，火线、中性线、地线都是严格分开的，安全可靠，但是就是造价高。TN-C供电系统里中性线（N线）和保护线（PE线）共用，一共四根线，它相比TN-S供电系统，单材料成本就节约20%。

为了节约成本，在某些场合采用TN-C供电系统还是可以的。比如三相平衡的企业、无易燃易爆等安全性好的场合。当三相负荷平衡时，就算出现零线断线，三相电压依然平衡，零线也不会带电。另外，零线必须重复接地。

以上就是我的回答，如果还有其他不足或疑问，欢迎大家评论！

我是电工学院，专门负责电工培训、考证；如果你对电工感兴趣，可以关注我！如果觉得不错，记得点赞、评论、转发！感谢！

三相电零地共线有什么后果？

三相电零、地共线就是电源系统中的TN——C系统。这种系统的中性线N和保护线PE合一，称之为PEN线。在其供电范围内，所有的用电设备的外露可导电部分都与PEN线连接。

在这种供电系统中，当三相负荷不平衡或者只有单相设备用电的时候，PEN线中有电流通过。这种系统的特点是节约导线，投资小。只要电源开关保护装置和PEN线的截面选择适当（PEN线的截面通常是相线的截面的一半以上），是可以满足供电的可靠性和用电安全性的要求的。这也是应用的比较普遍的一种系统。

TN——C的缺点是如果PEN线断线，那么在断线点后的设备外露可导电部分因为负载中性点偏移，可能会出现危险电压。更加严重的是，假如断线点后的用电设备发生“搭铁”故障，因为形不成短路电流，保护装置不会动作（跳闸或者熔丝熔断），设备外壳上会长时间带有相电压，这是相当危险的。

三相电零地共线有什么后果？

在我国的供电系统当中，只有TN-S供电系统从变压器中性点出来才有地线，其他的供电系统，比如， TT系统， It系统， TN-C系统， TN-C-S系统，从变压器出来都没有地线，在后面这些供电系统中，除了it系统是保护接地之外，其他三个供电系统都是保护接零。

我们来梳理一下吧。

Tn-S供电系统，它的中性点接地，然后引出保护零线和工作零线。也就是我们常说的零线和地线。保护零线和工作零线单独敷设，互不干扰，所以是最安全有效的供电系统。

TT供电系统。从变压器中性点引出一条工作零线，保护线（地线）在施工现场单独制作，所以有些电工也把这种供电方式称作保护接地。它的零线和地线也是分开的，地线的电流是通过大地流回变压器。

上面两种供电系统，保护零线和工作零线单独敷设，所以他们不是零地共用。

Tn-C供电系统。从变压器中性点引出PNE线，这条线既是零线也是D线。采用的保护方式是零线接设备外壳。当发生漏电的时候，就等于零线和火线短路，上级断路器跳闸。这种供电系统没有我们平常看到的地线，用来做保护的明线和工作的明线也必须分开，我觉得这种供电方式也应该是零线和地线共用。

要说真正的零地共用的供电方式应该是， Tn-C-S供电系统。从图中我们可以看到，从变压器中性点引出一条工作零线，然后在配电箱处接地，在引出保护零线。很明显，这种供电系统就是零地共用一条线的供电系统。

题主问，三相电零地共用会有什么后果？

我觉得只要是规范的安装，并不会有什么不好的后果，要不然国家电网也不会采用这样的供电方式。相反， Tn-C-S供电系统，相对于TN_S供电系统来说，更省钱。

关于这个问题，兵哥都给大家分析完了，希望能够帮助到大家！以上都是个人观点仅供大家交流探讨使用，如有不足之处欢迎大家留言讨论指正！最后还是恳请大家关注一下@基础电工课，多给兵哥点赞，评论，转发，万分感谢！

三相电零地共线有什么后果？

说到零线、地线共用这个情况，我们要先了解低压供电系统的接地型式，我们主要介绍常用的变压器中性点直接接地方式。常用的接地方式有以下三种：

1、TN-S系统：电源端中性点直接接地，中性导体和保护导体是分开布置的。

2、TN-C系统：电源端中性点直接接地，中性导体和保护导体共用一体布置的。

3、TN-C-S系统：电源端中性点直接接地，中性导体和保护导体一部分是共用一体布置的，一部分是分开布置的。

了解完供电系统的接地方式，我们再来介绍下零线地线的定义：

1、中性线（零线）：在连接组别为DYN11的电力变压器中，低压侧绕组的尾端是连接到一起的，这个连接点就被称作中性点。顾名思义中性线就是由变压器的中性点引出来的线，用字母“N”表示，接了地的中性线用“PEN”来表示。零线是我国沿用前苏联的一种叫法，中性线是国际上的统一叫法。在中性点直接接地系统里面，中性点与接地装置直接连接而取得大地的参考零电位，则该中性点称为零点，从零点引出的导线称为零线。

2、接地线：就是从接地装置引出来的为了保护我们人身安全或电力设备工作用的B保护的导体,用"PE"表示。

那么我们就来分析下TN-C系统和零地共用的部分TN-C-S系统的优缺点（由于零线和地线是共用的我们用“PEN”来表示）。

1、在单相负荷中PEN线负责将相线的电流流回中性点来完成做功，零线电流等于相线电流。这个时候如果PEN线断开，那么设备外壳如果本身没有做良好的接地措施的话将会直接带上220V的电压，会极大的发生触电事故，危机人身安全。

2、在三相四线供电回路中由于三相负荷和电压都不可能做到完全对称，或者有较多的单相整流电源负荷等容易产生3次或者3n倍的谐波的设备，PEN线上会有产生电流，加上PEN线的线阻，在PEN线上就会产生电压。由于是零地共用系统，PEN会在供电系统的各个裸露的金属不带电体上进行连接和重复接地，其中包括配电柜外壳，电气元件外壳，电缆屏蔽层，电缆钢铠等等。一般的设备外壳是不单独做接地的，或者仅是地脚螺丝固定，本身的接地电阻极大，没有保护意义，所以设备外壳上会有电流流过和零序电压出现，一般几伏到几十伏不等，取决于线祖和零序电流的大小，也会发生触电事故，也会导致一些电子自动化设备烧坏或者误动作。

3、其实采用零地共用的供电方式也是有优点的：降低投资成本，如果是零地分开的话就要用5芯电缆，而零地共用的话就用4芯电缆，当工程量较大时可以节省不少成本但是损失的确实人身安全和设备安全。

针对已经采用用TN-C零地共用系统的我们怎么来应对呢？建议可以选择折中的TN-C-S供电方式，已车间或者设备组为单位，就近做接地点，然后把零地线分开设置，这样的话投资成本不高，改造难度小，而且可以有效提升用电安全！

用电安全无小事，希望能重视起来！

三相电零地共线有什么后果？

首先弄请零线的來由，零线是三相供电变压器星形接法星奌引出的。是为了保证我国工业，民用两种标准电压即：三相电为380V单相电为220Ⅴ三相电勿论A，B，C，那一相与零线配对其电压为220Ⅴ。为什么国家规定零，地，不能共接？尤于三相供电以及负荷不可完全平衡，零线是有电位的，如果零，地共接则零线电流流入大地。会造成供电设备损坏，或引起环网跳闸。再者若变压器零线断路，所有用户电网零线全部帶电。为什么？因为断路后诸多用户未曾將用电器具脱离，火线与零线形成迴路造成的。有的用户也是地零共椄的那就会造成用户用电器具，家电损坏，如果用户接地不良，比如自來水管，下水管，煤气管等还会引起人身事故或火災。地，零共接非小事。应重视不是儿戏！
