线圈可以直接接220v的交流电吗？为什么？

线圈可以直接接220V的交流电吗？

1⃣️根据你这个图显示是拆去硅钢片的小变压器（有原、副线圈），一看就知初级线圈是应该接220V交流电的，这里告诉你什么情况能接，什么时候不能接？

2⃣️象你图上这个没有铁芯的线圏不能接入220V交流电，因为没有硅钢片，当你一通电，线圈内阻大，便会使漆包线发热发烫，几秒钟就会烧坏线圈，线越长阻抗越大，所以不能在空线圈上接入220V交流电【看⬇️图】

3⃣️当你在线框架上插紧了（插不紧就有哈哈杂音）硅钢片后，线圈上通了220V交流电，就产生磁感，使次级隔离线圈上得到感生磁场（吸铁能力），当你用灯泡接在输出端两线上时，此时磁即生电，有了电压和电流做功，只有如此才不会烧毁线圈。

变压器的理论一下说不尽，只有围绕你的提问回答。

谢谢你的阅读🙏！

线圈可以直接接220v的交流电吗？为什么？

线圈可以直接接220V的交流电吗?为什么?

⚡理论上讲小功率变压器的在原来的拆除后，将损坏的一次侧绕制线圈或者二次侧绕制线圈按照它的安匝比来确定的，小功率变压器是可以接入交流电的220V中的。但事实上你仅仅只是光线圈绕组，无论如何都不可以接入交流电的220V中的。它此时相当于一个空芯线圈，见下图所示。

如果没有铁芯就相当于没有磁通量Φ，那么铁芯磁路和总磁阻就无从谈起，零乘以任何数等于零，这就是不能够通电的原因。

如果说安匝比正确绕制的线圈，看它的输入交流端的额定电压220V，接入交流电源的220V是没有任何问题的，否则在没有铁磁硅钢片的情况下，通入220V交流电它会迅速发热而烧毁掉。

♦所谓的安匝比就是电机或者变压器的最关键技术参数的取值。它是流过线圈的电流与线圈的匝数的乘积。所以单位为：安匝数。而“匝”本身不是量纲，所以又常常用“安培”作为磁动势的单位。

磁动势要根据铁芯磁通量Φ与铁芯磁路总磁阻Rm计算，即Fm=IN=ΦRm。

有铁芯叫电感，而电感的特性是对于交流电的阻力很大。为了和电阻区分开来,这个阻力叫做“感抗”,用“X”表示。实践证明,电感器的感抗与电感L的大小以及交流电的频率f成正比,即电感量,愈大感抗愈大频率愈高,感抗也愈大。电子电路中常常利用电感的这种特性来进行滤波，分离高频和低频。

感抗用式子表示如下:XL = 2πfL，

式中:XL……感抗(欧姆);

f……交流电频率(赫芝);

L……电感量(享利)。

导体线圈在通电状态下,其周围势必产生磁场,当线圈中的电流变化时,磁场也随 之变化;处在变化磁场的的线圈将产生感应电动势。这种由于线圈中自身电流的变化而引起线圈内产生的感应电动势称之为“自感电动势”

根据电磁感应定律,当线圈中的电流发生变化时,产生的自感电动势,企图阻止电流的变化,其关系为:eL = - l * di / dt,可见电流的变化率越大,企图阻止电流变化的自感电动势也越大。在电流为正弦波的特定情况下,可将电感对电流的阻力用上面已经介,绍过的公式表达XL = 2 πfL表示。式中频率f反映电流的变化率。电流变化率越高则XL就越大,即对电流的阻力越大。在一定的条件下,通过电感器线圈的电流就小了。

♦当闭合回路中的电流发生变化时,则由这个电流所 产生的、穿过回路本身的磁通也发生变化,因而在回路中产生感应电动势,这种现象称为自感现象。穿过回路所包围的面积的总磁通(称为磁通链,简称磁链)与产生该磁通的电流之间的比例系数,叫做回路的自感系数,简称自感,以符号L表示,单位为享利,简称享(H)。在实用中,以享作单位嫌太大,而用毫亭(mH)或微享（μH)作单位。

事实上，小功率变压器的一次侧和二次侧绕制线圈存在时，通电绕制线圈同时存在自感和互感现象的。一般在分析变压器和交流异步电动机磁路时用磁动势公式。如变压器一次侧绕制接电源，在磁路中将产生磁通，并且在一次侧绕制和二次侧绕制感应电动势去平衡电源电压。一般情况下电压变化不大，磁路中的磁通量也将基本维持不变。

知足常乐2022.3.14日晚于上海

线圈可以直接接220v的交流电吗？为什么？

从图片来看，这像是一个小型变压器的线圈。由于没有该线圈的具体参数，所以很难量化。这里就大概介绍一下相关知识吧。

1. 如果该变压器的额定输入电压本身就低于220V（比如36V等），那么把该变压器线圈接入220V以后必烧无疑。这个很简单，没什么可解释的。

2. 如果该变压器的额定输入电压等于220V，如果现在把它通入220V，会怎么样呢？我可以肯定的告诉大家，它也是会烧掉的！

为什么呢？因为变压器本身是有铁心的，现在这个线圈没有铁心了。虽然输入电压依然等于额定电压，但是线圈的实际电流却会超过额定值。

交流磁路的特点：

从该公式1可以看出，当外加电压、频率、线圈匝数一定时，磁通量是一定的；

从该公式2可以看出，当磁通量一定时，磁动势F的大小和磁阻成正比。

磁路磁阻Rm的大小和铁心的导磁率μ相关，导磁率μ越大，磁阻Rm越小。当变压器线圈有铁心时，铁心的磁导率很大（导磁能力好），那么磁阻很小；当变压器线圈空心时，空气的磁导率很大（导磁能力差），那么磁阻非常大。而外加电压、频率、线圈匝数一定时磁通量一定，所以变压器有铁心时的磁动势比没有铁心时要小。

根据上述公式2可以得出，在匝数不变的前提下，磁动势越小，线圈电流越小。故变压器有铁心时比空心时电流要小的多。当空心时电流远大于额定电流，线圈必然会烧毁。

直流铁心线圈比交流要简单的多。我们来看个例子

直流电磁铁如上图所示，试分析衔铁在吸合前后的电流、磁通、电磁吸力变化情况？

直流磁路特点：

式3，由于直流线圈无感应电动势，所以励磁电流I的大小只和线圈电压和线圈电阻有关。当线圈电压不变时，不管磁阻怎么变化，线圈电流在吸合前后始终一定。

因为线圈电流不变、匝数固定，所以直流铁心线圈在吸合前后磁动势不变。因磁动势F=NI一定，

• 吸合前磁路中的空气间隙大、磁阻大，所以磁通量小、电磁吸力小。

• 吸合后磁路中的空气间隙小、磁阻小，所以磁通量大、电磁吸力大。

交流线圈在吸合前后，电磁吸力一直不变，但是电流是变化的。吸合前空气间隙大，线圈电流大；吸合后空气间隙小，电流小。由于交流线圈在吸合前电流大，如果铁心一旦被卡住，线圈就会因为电流过大而烧毁。

直流线圈在吸合前后，电流一直不变，但是电磁吸力是变化的。吸合前空气间隙大，电磁吸力小；吸合后空气间隙小，电磁吸力大。所以很多需要频繁工作的电磁铁都会采用直流线圈。

以上就是我的一些个人见解，如果还有其他观点，欢迎留言学习交流！

我是电工学院，专门负责电工培训、考证；想要学习更多内容，可以关注我！如果觉得不错，记得点赞、评论、转发！

线圈可以直接接220v的交流电吗？为什么？

不建议线圈直接接入220V交流电中，因为220V可能会把线圈烧坏。线圈在大多数情况下都呈现感性特性，虽然电感具有通直流阻交流的特性，但是这里的阻并非完全不通，而是具有阻碍作用。

1

线圈对交流电的阻碍特性

在交流电路中，线圈会产生感抗，感抗的大小与线圈的电感量和交流电的频率都有直接的关系，感抗用XL来表示，则感抗的计算公式如下：

XL=2ΠfL。

其中f为交流电的频率，L为电感量。从中可以看出频率越大、电感量越大则感抗越大。所以，在220V50Hz的交流电路中，感抗只取决于电感量，如果电感量够大的话，也可以接入220V中，下图是电感和电阻接220V的电路。

2

铁芯对线圈电感量的影响

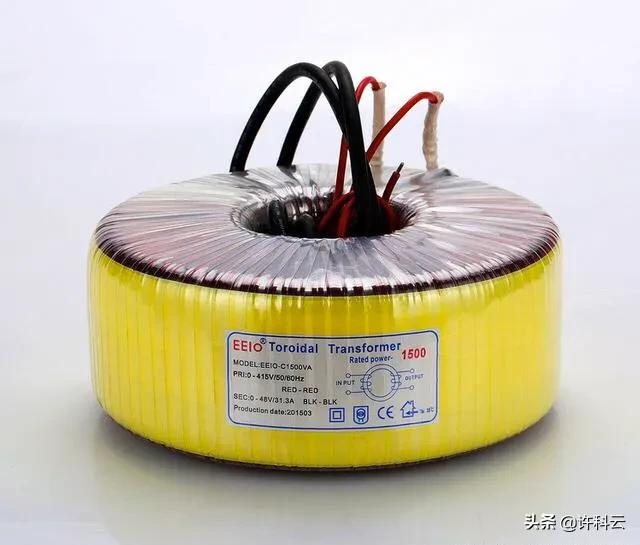

对电感选过型的朋友，应该有这样的经历：电感量如果较大的话，一般都是有铁芯的；而如果没有铁芯的话，电感量一般都比较小。所以，如果线圈带有铁芯，则电感量相对较大。下图是两种线圈的实物图。

线圈的感抗越大，接在电路中电流就越小，线圈越不容易被烧。所以，电路中如果要直接接入线圈的话，必须要考虑线圈的感抗，并计算过流能力。

以上就是这个问题的回答，感谢留言、评论、转发。更多电子设计、硬件设计、单片机等内容请关注本头条号：玩转嵌入式。感谢大家。

线圈可以直接接220v的交流电吗？为什么？

从下图的线圈实物图来看，绝对不能接220V的电源中。因为线圈中没有铁芯，此时线圈的“磁阻”太小，而线圈的感应系数接近无穷大∞，那么接220V的线圈会马上发热冒烟烧毁，请关注：容济点火器

下面从磁路欧姆定律来说说相关问题，下图是一个电流磁效应示意图。

如果一个线圈导通在电流流过时，就会在线圈导通周围空间产生磁场，在就叫做电流的磁效应。载流导体周围的磁力线的方向可以用单手右手螺旋定则来判断，如上图1-1(a)所示。让大拇指指向电流方向，其余四指所指的方向为磁力线方向。

对于载流螺旋线圈，如图1-1(b)所示，让四指指向螺旋管的电流方向，则大拇指所指方向即为磁力线方向。 那么这里又涉及到“什么是磁感应强度”和“什么是磁通”的问题。

当一个长度为L、流过的电流为I的载流直导线，放在匀强磁场中与磁力线方向相垂直时，所受到的电磁力为F。人们把比值F/IL叫做磁感应强度或者说是磁通密度。它是一个表示磁场强弱和方向的物理量，以符合B表示，即B=F/IL。式中的换算单位为；F的单位用牛顿，I的单位用安倍，L单位用米，那么磁感应强度B的单位就是韦伯/米²(Wb/m²)。在人们实际应用中采用这个换算单位嫌太大，一般采用高斯(Gs)作为计算单位。

1韦伯/米²(Wb/m²)=10∧4高斯(Gs)。

磁感应强度B和垂直于磁场方向的面积S的乘积，叫做通过这块面积的磁通，用符合φ来表示，即；φ=BS，式中的B的单位用韦伯/米²，S用的单位用平方米，那么φ的单位就是韦伯，简称韦，用符合Wb表示如果B的单位用高斯，S的单位用平方厘米，那么磁通的单位就是马克斯威尔，简称马，用符合Mx表示。

韦和马的换算关系为；1韦(Wb)=10∧8马(Mx)。

说到这里，对于高中学习过物理的人来说，很好理解。下面简单地说明一下，在交流电路中，两个或两个以上的线圈，通过电磁感应的原理进行升压或降压，它们称为“互感”。说到这里又要出来个物理上的名称“安匝”；即一个匝数为N的线圈通过电流I，则线圈的匝数与电流的乘积NI称为磁势，这里用符号F表示，其计算结果就是安匝。

下面用一个求磁路产生磁通的示意图来说明题目所说到的问题。

例如上图所示，已知道导通的截面积为S，导磁率为u，试求磁路中产生的磁通φ；这里首先得计算磁路的磁阻(用Rm1表示)和空气隙的磁阻(用Rm2表示)，则 Rm1=L1/uS Rm2=L0/u0S，因为Rm1和Rm2串联，所以磁路的总磁阻为；Rm=Rm1+Rm2=L1/uS+L0/u0S。其次，根据磁路欧姆定律，磁通等于磁势除以磁阻，所以要求的磁通；

φ=F/Rm=NI/(L1/uS+L0/u0S)。

最后给大家解释一下，为什么电动机、变压器、电器线圈等等都采用铁磁物质作为导磁材料；这是因为铁磁物质内部，由分子电流所产生的磁场，就好像一块块小磁铁，但是平时这些小磁铁的内部排列是杂乱无章，其磁性相互抵消。当绕在铁磁材料上的线圈内通过电流时，则通电线圈产生的外磁场将使磁铁材料内部的小磁铁沿着外磁场方向重新整齐地排列，从而产生与外磁场同方向而且很强的附加磁场。所以，在同样的磁动势的作用下，利用铁磁物质作为导磁材料所产生的磁场远远比用非铁磁物质产生的磁场强。因此，电动机、变压器、电器线圈都采用铁磁物质作为导磁材料。

线圈可以直接接220v的交流电吗？为什么？

一个线圈能否直接接在220V交流电路中，要看这个线圈的直流电阻及其感抗是否足够大，若线圈的直流电阻及感抗都很小，那么直接接于220V交流电路中，该线圈会很快被烧坏。

一个线圈接于交流电路中后，流过该线圈的电流的大小由线圈的直流电阻及其感抗决定，其中线圈直流电阻的大小与线圈的匝数及其线径有关，线圈匝数越多，线径越细，那么其直流电阻就大；而线圈感抗的大小与交流电的频率及线圈的电感量（线圈的匝数越多，并且带有铁芯或磁芯，那么其电感量就大）有关。

假设上图电路中的线圈L的电感量为5H，若将其接于220V/50Hz交流电中，那么该线圈的感抗XL＝2πfL＝2π·50Hz·5H＝1.57KΩ，流过该线圈的电流为220V/1.57KΩ＝140.1mA。若该线圈线径合适，那么将其直接接于220V交流电路中是不会损坏的。
像工作电压为交流220V的电磁铁、交流继电器，由于它们的线圈的电感量足够大，在220V交流电路中的感抗也较大，故这类线圈直接接在220V交流电路中不会被烧坏，而对那些电感量在毫亨级及以下的线圈，若直接将其接在220V/50Hz的交流电路中，这类线圈将因流过的电流过大而烧坏。
