自建房如何配置地线？

大家好，我是专注家居和装修知识分享的家居杂坛。在这里，我会尽可能地把我所知道的一些知识分享给大家，希望大家能够支持！

家庭中的地线，也就是专用的保护线PE线的作用大家也是越来越被重视，在现阶段的新建的商品房里地线基本上都是标配。如果是我们自建的房屋，例如农村很多朋友自己盖房子，这时的地线应该怎么做呢？家居杂坛下面通过整个地线系统来给大家具体分析如何自己做地线。

• 第一个部分是接地极。这个部分是把电流导入大地的最关键的一个部分，所以我们做地线的接地极一定要做好。像常见的楼房的接地极都是利用的桩基础的主钢筋。如果基础中的主钢筋不合格的话，还需要增加人工接地极。
• 第二个部分就是防雷的引下线。所谓的防雷引下线，它是可以实现把家中出现了一些漏电，通过这这根导体，然后导入基础上的接地极上面。也就是用来传输雷电或者是漏电电流的一个导体。
• 第三个部分应该就是我们屋顶的接闪器了。其屋面的接闪器包含防雷针和避雷网。这个接闪器的作用就是雷电发生以后，由于接闪器在我们屋顶最高位置上，雷电然后就通过引下线向下传输，一直传到接地极，最后导入大地。

• 自建房的防雷接地，具体开始的时间就是我们自建房基础施工的时间。因为农村自建房基本上都是没有桩基础的，大部分都是下面做的凝土圈梁基础，所以必须增加人工接地极。
• 然后我从我们做的人工接地极，使用40以上的镀锌扁铁引出，一直接到我们自建房基础的主钢筋上。从每一个人工接地点都要引出。接入的基础钢筋的直径是不能够小于16mm的。如果小于16mm，需重写敷设镀锌扁铁，可是使用40扁铁沿着圈梁基础整个敷设一圈。

• 最后就是利用自建房中的柱子中的主钢筋，向上做引下线。同样要求引作为下线柱的柱筋不能小于16mm。如果小于16mm，同样也需要使用镀锌扁铁来整个进行重新敷设。

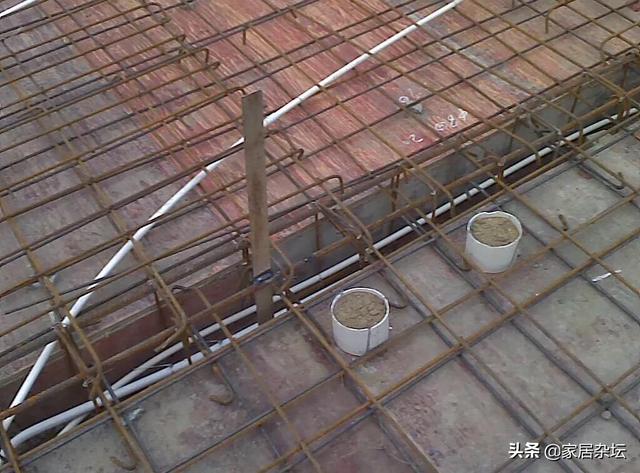

• 最后一步就是在我们的配电箱的位置，还有室内局部等电位箱的位置预留出扁铁。可以直接从我们的引线上进行连接，接到局部等电位箱内的接地端子上，也可以直接从卫生间地面钢筋网上进行向外预留。然后把引下线一直接到屋顶的防雷网上。也就是说在屋顶把引下线都要接牢固。到屋面的最高处，然后使用不小于10毫米的镀锌圆钢进行连接，做成接闪器。

• 人工接地极需要准备的材料有以下几种：第一种材料就是接地极。接地极可以使用直径50mm的镀锌钢管，单根长度2500mm；或者是使用规格不属于小于50的镀锌角铁，长度也是2500mm。第二种材料就是接地极之间连接用的镀锌扁铁，建议大家使用40mm以上的镀锌扁铁。另外就要准备相应的工具，例如大锤，电焊机等等。
• 第一步先在基础周围挖沟槽。沟槽距离房屋基础1.5米以外，挖沟槽的深度大概在1米深。沟槽的宽度以方便干活为宜，基本上保持在50厘米以上就可以了。

• 第二步就是咂人工接地体。具体的点位是这样来布置：第一在房屋的四角挖的沟槽，咂接地极；然后如果两根人工接地体之间距离大于25米的，需要增加人工接地体，也就是说在两根接地体之间再增加一根。接地体咂入的深度就是2500mm。
• 第三步就是接地体之间的连接材料，就是使用上述说的40的镀锌扁铁。用这些镀锌扁铁把房屋周围接地体连成一体。最后在每根接地体上再甩出去一根镀锌扁铁，接到我们房屋基础的主钢筋上，另外注意搭接长度一定要符合要求。
• 第四步就是摇测接地体的接地电阻。使用的仪器就是接地电阻测试仪来进行测试。要求是接地电阻值不得大于4欧姆，合格以后就可以把相应的焊点进行刷漆做好防腐，把钩条沟槽回填。就完成了整个人工接地的做法。

关于农村自建房如何配置地线，家居杂坛通过整个防雷接地系统的组成的介绍，给大家详细介绍了每一步具体接地的做法，并给大家详细讲解了人工接地的具体的操作步骤。希望我的回答能够对大家有所帮助！如果大家还有不意见或者是建议，也欢迎大家分享出来，以供我们共同交流传达学习，这些大家！

个人原创，头条首发，图片源自网络，侵权即删！

自建房如何配置地线？

自建房如何配置地线？

地线的重要性就不用我多说了吧？它不仅可以在设备漏电时让漏电开关动作，还可以降低漏电时设备外壳的危险电压，对于安全用电非常重要。但是由于我国农村和乡镇地广人稀、人口分布不集中，供电公司为了节约成本，所以大部分入户线都是没有地线的。

既然地线的作用如此重要，入户线又没有地线；如果我们要自制一条地线，又该怎么做呢？

接地装置主要分为两种，一种是自然接地体，另外一种是人工接地体。

自然接地体：指利用自然界中已经埋入大地并与大地接触良好的导体，比如建筑物钢筋混凝土地基中的钢筋、金属管道（易燃易爆除外）等。

人工接地极：指人工埋入的金属接地导体，比如角铁、扁铁、圆钢、钢管等。

在做接地装置时，我们应该优先采用自然接地体；当自然接地体不能满足要求时，再加装人工接地极。

人工接地极有水平敷设和竖直敷设两种方法，这里介绍一下垂直敷设接地极的制作方法。

1. 接地体材料

接地体可选择圆钢、扁钢、钢管或者金属板状，长度2.5米以上。如果采用圆钢，要求直径大于16mm；如果采用扁钢，要求截面积大于90mm2；如果采用钢管，要求直径大于25mm，厚度大于2mm。

2. 挖坑

在房子周围尽量找一块低洼或常年潮湿的地方，然后挖一个直径0.5米、深3米以上的坑。

3. 预埋

把准备好的接地体垂直放入坑内，然后在接地体周围加入降电阻剂（如果地势较低，土壤比较湿润可以直接用回填土代替）。再在垂直接地体顶端焊接一条引至室内的扁铁，最后把土回填至地面高度。

为了防止腐蚀，焊点及引线扁铁可以刷上油漆，但是接地体不允许刷油漆。

接地体做好以后，然后就要用接地电阻表来测量接地电阻，看是否能达到要求。

接地电阻表的接线方法如图所示：

根据相关标准，对于安全接地，接地电阻要求低于4欧姆。

如果家里没有接地电阻表，那怎么办？

我们可以用土方法来大致测试地线接地怎么样。

首先从漏电开关下端引一根火线和零线，然后用漏电开关下端的火线碰一下新做好的地线。如果漏电开关不跳闸，说明地线接地电阻太大，完全起不到作用；如果一下就跳闸，说明地线可用。

如果接地电阻太大，那怎么降低接地电阻呢？

1. 可以采用多做几个接地装置，然后把接地装置顶端连接起来，并引出接地线。

2. 可以再接地体周围加降电阻剂。没有降电阻剂，那么接地体周围的土壤中加入工业盐来增加导电能力；也可以在土壤中参杂木炭来增加土壤导电能力。

3. 可以采用换土法，就是把接地体周围的土壤换成导电能力好的粘土、泥炭、黑土等。

4. 对于地下都是岩石、地势较高、空间有限的城市的地方可以采用钻井法。就是采用钻机钻孔，然后把接地体放入钻孔内，最后灌入混凝土。

以上就是我的原创回答，如果发现抄袭我的文章，必定追究！

如果还有其他不足，欢迎大家补充！

我是电工学院，专门负责电工培训、考证；如果你对电工感兴趣，可以关注我！如果觉得不错，记得点赞、评论、转发！感谢！

自建房如何配置地线？

地线的重要性我们一再提及，可以广大农村地区至今依然做不到地线入户。但是好在农村地区建房时的自主权比较大，可以选择自己做一个接地体（接地体引出的线，就是地线啦）。不过丑话说在前面，自制接地体在使用时有两点需要注意：

1.只能供一户使用，切不可多户共用一个接地体。

2.接地电阻不稳定，可以当做地线使用，但是一定不要连接防雷装置。

下面我详细来说接地体的制作方法。

热镀锌角钢（40*40*4规格）3根，每根1.5米；热镀锌扁钢（40*4）1根，6米；1.5平方毫米铠装电线若干（长度略大于接地体制作点到房屋内距离）；粗盐10~20斤。

另备电焊工具（焊枪、焊锡）、挖土工具（锄头、铁锹）、接线工具（钳子、改锥）。

找一片空地，周围2.5米内不能有任何墙壁，开始挖坑。坑深2.3~2.5米，长至少6米，宽度不限，有半米就够了。

现在地面上撒盐，之后把角钢先垂直插到坑里（一定要保持垂直），一共3根，每根间距3米。三根角钢应在一条直线上。

把6米长的扁钢拿出来，与地面水平放置（横过来），焊在刚刚的角钢顶部。于是，我们就得到了一个倒立的“山”字▼

铠装电线剥开线皮，导体焊接到“山”字中间那一竖上。在地面挖沟（不低于0.5米），引向房间内。在沟里铺设电线，直到室内配电箱里。

铠装电线直接接到配电箱里的地排上，回填土即可。

注意：室外直接布线需要使用铠装电线，这种电线可以直接埋到土里，不需要穿线管。

自建房如何配置地线？

搞那么复杂，没有做地线的看过来，买根一米以上的接地铜棒，某宝上有，6平方地线接好，结合点有条件就用铜氧焊焊接起来，然后化粪池旁边找个潮湿的地方插进去，越深越好。测试：找个灯泡火线端接市电火线，零线端接做好的地线，灯泡亮了，搞定。

自建房如何配置地线？

只是房子都是同样流程！！！

自建房如何配置地线？

对于接地线，很多自建房朋友可能不懂地线的作用，地线它的作用就是保护带金属外壳的电器，避免雷击，漏电等对人体造成伤害。我们这边的地线区别于零线，很多朋友误认为零线也可以当接地线使用的，这是不正规，也是非常危险的。

一般来说供电局只提供给用户三相四线(三根火线和一根零线)或者单相两线(一零一火)入户。像正规的商品房，他们在供电公司报装好了供电线路，分配给各用户后，会统一在管道井里设置接地线，然后接到每家每户。但是自建房，它的地线就需要自己制作了。那么怎么制作接地线呢。正确的操作方法是:在家附近的土里，预埋一根40*40*4扁铁埋入地下1.5米以上，然后用一根导线连接室内配电箱，与箱体里面预留的各用电终端的地线相连接，实现接地保护作用。
