装修水电改造后漏电保护器应如何配置？

大家好，我是专注家居生活领域十余载的家居杂坛，在这里跟大家分享家居装修生活相关知识。目前家庭装修水电改造在装修中的重要程度被越来越多的人注意到，而在电路中除了电线的布置就数到家居配电箱内的开关配置了最重要了，家居杂坛经历过的家居配电箱配置数不胜数了，这里就依据个人多年给大家说说装修水电改造后漏电保护开关应该如何配置的问题。

家居杂坛先给大家说说个人配置配电箱开关的具体步骤，大家可以看看，家居杂坛个人总结的步骤是这样的：

1. 第一步是根据家里不同的使用功能把家里的电路划分为不同的回路，个人一直坚持的回路划分方式给大家分享出来：家里所有的照明单独的划分为一个回路；家里所有的普通插座单独划分成一个回路；柜式空调插座单独划分为一个回路，每个壁挂式空调也都是单独各自划分为一个回路；厨房所有插座单独划分为一个回路；卫生间的所有插座也是单独划分为一个回路；
2. 第二步是计算用电负荷，划分完家里电路的回路以后，然后就可以计算出每个回路大致的用电负荷，知道了大致的用电负荷后就可以根据我们每个回路的用电负荷来计算出来每个回路的电流，这样就可以选择导线了，总开关要根据家里总的同时用电负荷来选择导线；
3. 第三步是根据选择的导线的安全载流量来选择空气开关或者是漏电保护开关，例如家庭常用的2.5平方的铜芯电线的安全载流量范围是大概19A到26A的范围，所以此时个人在选择开关时都是选择16A的开关，因为16A的开关可以保证导线出现过载就会跳闸保护，16A要小于2.5平方铜芯电线的载流量最低值19A，这样选择是正确的；
4. 最后一步就是选择开关的类型了，上面知道了开关的开关的一个选择参数即额定电流，另外家里的开关我们要选择C型的开关，例如常见的C10C16C20等等，照明回路要选择普通的空气开关，插座回路要选用漏电保护开关，总开关个人建议选择空气开关。

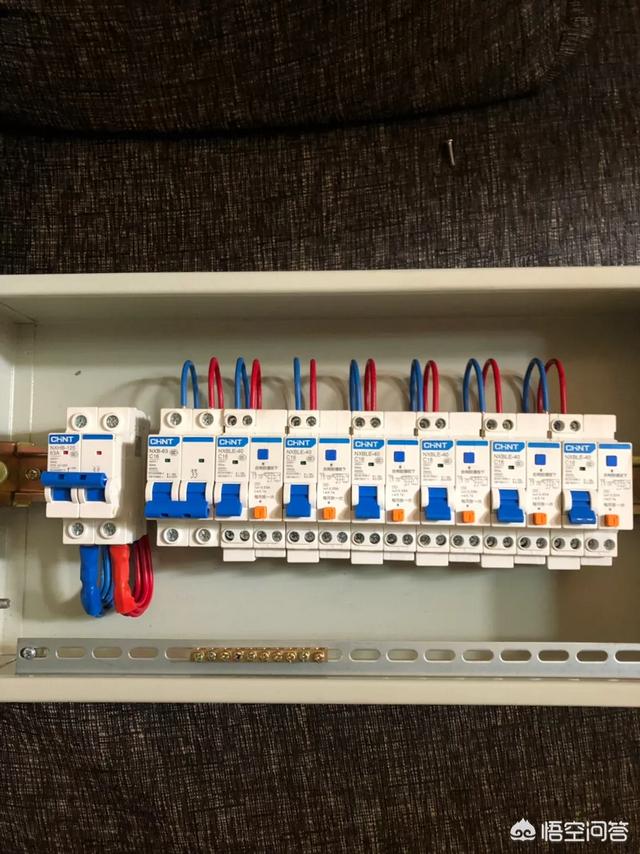

知道了选择的具体步骤大家就可以自己来配置开关了，这里再跟大家分享一下个人认为目前阶段最好的家居配电箱内的开关配置：

1. 这里家居杂坛以最常见的100平米左右的房屋为例，别墅和大平层不在这个范围内：总开关选用C50A或者是C63A的2P的空气开关；照明回路选用C16A的2P的空气开关；柜式空调回路选用C20A或者是C25A的2P或者是1P+N的漏电保护开关；壁挂式空调回路选用C20A或者是C16A的2P或者是1P+N的漏电保护开关；普通插座回路选用C16A的2P或者是1P+N的漏电保护开关；厨房插座回路选用C20A或者是C25A的2P或者是1P+N的漏电保护开关；卫生间回路选用C20A或者是C25A的2P或者是1P+N的漏电保护开关。

装修水电改造后漏电保护器应如何配置？

应＂悟空小秘书＂邀答！

装修水电改造后漏电保护开关如何配置？

装修电路常识太多，本题只能就如何配置漏电保护开关而论。

1⃣️漏电保护开关＝漏电器+开关、其工作原理是在一个磁芯上有两个主和副绕组。一火一零进入主绕组2～3匝输出进入支路，无漏电时主副绕组矢量和为零，一旦漏电失去平衡，副绕组就感生电势，经放大就推动开关跳闸。

2⃣️我家电箱内只用63A漏保为总闸，其它分支都是采用空开，有人说这样有缺点，我看很好，不管哪一路有漏电，总闸一下就跳掉，全电路安全，我搞修理时误碰漏电，总漏保跳了，一次因220V处滤波电容爆炸，跳了插座的支路空开，而漏保完好未跳闸。

总闸选63A的漏保，其它分支全用空开，一是全用漏保多花钱、二是占空间大。当漏保总闸跳了后，为了检查是哪一路漏电，你先把所有空开关闭后，给总闸漏保送电，然后一个个空开分别合闸，总有一个分支有漏电而一合空开就跳总闸，这是很容易查出故障的。

3⃣️如何配置多大的漏保，你要计算一下家里总功率、公式是：

功率／电压＝电流

漏电开关的额定电流要大于负载电流、（安装师傅都懂总漏保的额定电流要为负载电流的1．2～1．5倍，选择比计算值最接近偏大的漏保、常规选漏电动作电流为30mA，漏电动作时间小于0．1S的，这两个参数，当漏电发生时不会对人有生命危害、另外对电热水器洗澡的线路要是装适配的漏保）。

4⃣️因为我主张只选总闸为63A漏保，这家装的有关漏保就很简单，对于排线就略说一点，按国标每平方铜芯线按8A负载电流计算才为安全：

＊）1．5x8A＝12A（可配10A漏保）

＊）2．5x8A＝20A（可配20A漏保）

＊）4x8A＝32A（可配32A漏保）

⋯

所以10平方的线要使用63A的漏保、

5⃣️1．5平方毫米铜芯线、载流量12A、功率2640W、

2．5平方毫米、16A、3520W

4平方毫米、21A、4620W

6平方毫米、27A、5940W

🚪以上只是个人参考意见，也有提倡各分路都装漏保，都行，这要看各人的习惯，懂了其中原理，怎样装都方便。

购买用电器不能贪图便宜⚠️

家装中地线的质量十分重要⚠️

谢谢你的阅读🙏！

装修水电改造后漏电保护器应如何配置？

答：首先根据使用场所，计算出预计总功率是多少，然后根据功率选择漏电开关。

下面是我列出一般家庭使用电器配置的断路器, 供您参考：

1.总开:20~25安培双极断路器带漏保空开;

2.照明:10安培单极断路器带漏保空开;

3.居室普通插座:16安培带漏保空开;

4.厨房插座:同普通插座;

5.卫浴插座:同普通插座, 如卫浴无大型电器可考虑与厨房合并回路;

6.空调插座:16安培单极断路器2路带漏保空开。

希望我的回答对您有所帮助，欢迎在评论区下方表达不同观点。如果您觉得这篇回答不错，欢迎关注“固央建材”，我们将持续提供高质量装修知识。谢谢。

装修水电改造后漏电保护器应如何配置？

家庭装修，进线40A断路器，照明16A，普通插座总漏电保护器32A，分厨房25A卫生间25A客餐厅加房间25A，空调挂机25A，柜机32A，电热水器等大功率32A，买好一点牌子一次到位，不然跳闸非常麻烦

装修水电改造后漏电保护器应如何配置？

家用配电箱里的漏电开关应该怎么选呢？其实并不难——选择时主要考虑三个关键参数，之后再套用一些固定参数即可。下面我就来说说关键参数如何选择，以及固定参数都有哪些。

哪个回路需要用到漏电开关，是我们需要考虑的第一个问题。当然解决起来并不困难——所有插座回路都应该使用漏电开关。

剩下的只有照明回路和主开关——这两个位置不能也不需要使用漏电开关。

家用漏电开关分三种极数，分别是1P，2P和1P+N。其中2P的宽度最大，为了配电箱尺寸方面的考虑，我们一般只在大功率电器回路（空调、热水器等电器专用的独立回路）使用2P漏电。

1P+N漏电和1P漏电的区别在于，前者可以对零线提供过载保护，而后者不能——很明显，前者要比后者更好。两种极数价格差不了太多，既然打算改造，建议还是选择前者吧。

1P+N和1P漏电在外观上的区别是进线接线柱的位置——1P+N的两个接线柱都在手柄正上方；1P的手柄正上方只有一个接线柱，另一个接线柱在附件部分：

额定电流写作“Cxx”，代表xxA。普通插座回路建议使用20A或25A漏电。

大功率插座比较特殊，需要看具体的电器。如果是空调、热水器之类的，选择16A，20A或25A均可。如果是即热式电热水器等超大功率电器，则需要选择32A漏电——此时别忘了看一下主开关，如果主开关小于或等于32A，则需要将主开关换成更大的才行。

下面说的这些参数都是固定的，直接套用即可：

型号——DZ47或相应型号。什么叫相应型号？就是各厂家在DZ47的基础上做的升级版，会起一个属于自己的名称，比如HDBE。

漏电动作电流——写作“I△n0.03A或I△n30mA”，代表漏电电流超过30mA时，漏电开关跳闸。

脱扣时间——写作“t≤0.1s”，代表从故障发生到彻底切断电源，需要0.1s。

框架电流——写在型号后面，写作“-xx”，比如“DZ47-32”。一般选择与额定电流相同的框架电流即可。

装修水电改造后漏电保护器应如何配置？

　家庭装修电路改造在装修中非常重要，尤其是漏电保护开关涉及到安全，特别在低压供电系统的应用，可以大幅度地提高供电系统运行的安全性，对进一步保证人身和用电设备的 安全具有极为重要的作用。 　　

漏电保护器的作用： 　　

(1)在特别潮湿的地方(如游泳池、淋浴房、厨房、卫生间等)，因人体表皮电阻降低，触电死亡的危险大大增加， 安装漏电保护器后便能有效地减少触电伤亡事故。

(2)当一些电子设备绝缘损坏时，其外露的金属附件(如电视机、收录机的拉杆天线等)可能带危险电压，这种危险 电压是不能用接地的方法消除的，只有靠安装漏电保护器才能保证在人身触电的瞬间迅速切断电路，保证人身安全。

那漏电保护开头应该如何配置呢？说难也不难，具体步骤不复杂，最好请专业的电工施工。

现在一般家庭的空气开头，根据其功能和重要程度都要设置好多回路，比如每个空调，家里所有的照明，普通插座，热水器，地暖，空气清新系统，音响系统，太阳能，厨房，卫生间等都要单独划分为一个回路；

划分完家里电路的回路以后，然后就可以计算出每个回路大致的用电负荷，知道了大致的用电负荷后就可以根据我们每个回路的用电负荷来计算出来每个回路的电流，计算出总功率，从而确定使用的导线。

根据选择的导线的安全载流量来选择空气开关或者是漏电保护开关，

1.5平线8一15A用C16漏保；2.5平线16~25A用C25漏保；4平线25~32A用C32漏保；6平线30~40A用C40漏保；10平线40~65A用C63漏保。但在支路线上的负载功率电流远小于线径的载流量时，可适当减小漏保的功率，能对线路上的负载电器起到更精准的保护作用。
