如何用万用表测电路是不是通了？

使用万用表测电器的电路是不是通了，熟悉万用表的朋友都会觉得这个很简单，可是不熟悉万用表的朋友还真会感觉无从下手，下面家居杂坛就来给大家分析一下万用表测量线路的通断所使用的功能以及如何用万用表来测量线路的通断。

1. 如果想使用万用表来测量线路的通断，家居杂坛建议大家使用两个功能：一个是测量电阻的功能也就是Ω档，一个是二级管也就是蜂鸣档；
2. 电阻档其实就是利用的导线电阻接近于零这个原理来进行的；
3. 蜂鸣档个人认为是利用它的单相电流的传导性来进行的。

1. Ω档测量线路通断的方法：首先要做的是我们要断电开源并且确保电路中没有电；准备一台数字式万用表，我们把黑色的表笔插在COM孔，把红色的表笔插在VΩ（电压电阻）孔内；插好表笔以后，然后我们打开万用表的电源，把万用表的测试档旋转至200Ω那一档，把黑色表笔和红色表笔短接一下，看看是否归零，如果不能归零我们也可以记下此时的数值；然后就可以测试了，用黑色表笔的笔尖和红色表笔的笔尖分别接触待测电路的两根电线；如果此时的数值是零或者是跟刚才的数值一致，那么线路是通路，如果此时的数值是不是零也不是跟刚才数值一致而是显示无穷大，那么线路是断路；
2. 蜂鸣档测量电器线路的通断：我们首先要做的也是要断开电源并且确保电路中没有电；准备一台数字式万用表，我们把黑色的表笔插在COM孔，把红色的表笔插在VΩ（电压电阻）孔内；插好表笔以后，然后我们打开万用表的电源，把万用表的测试档旋转至蜂鸣档，把黑色表笔和红色表笔短接一下，看看是否灵敏，然后就可以测试了；用黑色表笔的笔尖和红色表笔的笔尖分别接触待测电路的两根电线；如果此时指示灯闪烁并发出蜂鸣声，那么就是通路；如果指示灯不闪也没有蜂鸣声发出，那么是断路。
3. 最后要说一下，以上办法只是检测线路的通路和断路，如果线路中有短路情况也有可能是通路，这时是检测不出来的，大家千万注意。

关于测量电器的电路是不是通的问题，家居杂坛都给大家分析完了，希望能够帮助到大家！以上都是个人观点仅供参考！如有不足之处欢迎大家留言讨论指正！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！

如何用万用表测电路是不是通了？

电工如何用万用表测电路是不是通了的技巧？

1⃣️电工手头没有兆欧表时，只能以万用表代替检测线路的仪表。这检测线路可分为实测电压，检测短路和断路。

2⃣️交流档测电压，如果你不知道这几根线中有没有电压，又不知是380V还是220V？那你可将万用表拨到交流500V～档，以防有380V～档，所以不能先拨到250V～档，用红黑表笔分别测量两线之间，看表头的读数。注意⚠️如拨在直流档就没有读数了！

3⃣️用万用表欧姆档检测电线的短路：

在确认线路中没有电时，确认两条电路的两端都是分开不连接的，如果在线的两端分别测出两根不同线径之间的电阻在几欧以内，那可确认本线其中有并接或直接短路，如用10K档能量到几十或几百k电阻，那证明此线路存在墙内有潮湿环境渗透到了电线的接头处，可能会出现送电就跳闸的可能。

4⃣️用万用表欧姆档检测电线断路：

在确认线路中没有电时，要想测量某根线是否中间有断路，当有两根线排列时，将一头并联，在另一头用欧姆档测，有蜂鸣器叫或有几欧电阻为正常无断路，如没有反应即可判断在断路。

如果被测的线只是一根，那必须准备一根线一端并联，测得另一端时有没有几欧电阻，没有就证明那暗线断路了。

🚪测电线是否通了，就是测电线有没有回路？有回路当然通了！初学使用万用表的人要注意的是每想测量之前别忘了选档位、本人几次忘了选档位，笔一碰到220V就将保险丝烧了。

谢谢你的阅读🙏！

如何用万用表测电路是不是通了？

这是个非常简单的问题，用万用表二极管档，或者电阻档，根据被测电路的阻值大小，选择合适量程，看读数的结果，断定电路是否正常。

如何用万用表测电路是不是通了？

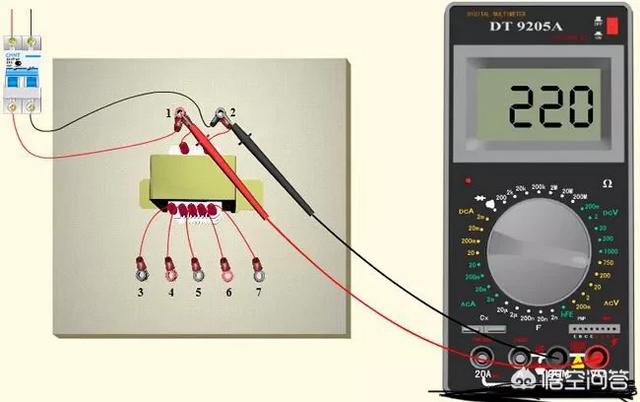

这个问题我们以一个灯口上电而灯泡不亮为例来一起探讨一下。如下图。

在确认保险完好，开关完好，火线已经经过开关给灯口上电的情况下。先把万用表的档位开关旋至交流750伏档位，把红黑两只表笔分别搭灯口的两个接线端子，看一下测量的电压情况。

如果是220伏左右，电路就是接通了的。这时候要检查一下灯泡了，可以更换一个灯泡再试试。如果测量不到电压 ，拿电笔测量一下灯口的A接线端子是否有电。

如果没电，用万用表的欧姆档，一只表笔搭灯口的A端，另一只表笔搭开关的K2端，如果不通，说明火线断路。在日常维修中碰见过钉子钉断了线的案例。

如果灯口的A端有电，A,B两端的电压没有220伏，那么极有可能是零线断线了。修理的思路跟测量火线一样。

以上维修过程，用到了万用表的交流电压档和电阻档。使用电阻档后再测量电压的时候，务必注意把万用表的转换开关旋至交流电压档，否则在欧姆档测量了交流电压是会损坏万用表的。

如何用万用表测电路是不是通了？

朋友们好，我是电子及工控技术，我来回答这个问题。在维修电路时万用表是最常见的一种电工仪表。我在维修电路时最常用万用表上的档位是电阻档和电压档，在这里我来谈谈我是如何测量电路通断的。

检查电路通断最方便的是采用电阻档，一般对于电路来说既安全又有效。使用万用表电阻档测量电路要选择合适的档位，如果是测量导线的通断，我们可以使用电阻RX1或者RX10，如果用的是数字万用表，我们还会用到蜂鸣器档位来判断线路的通断。

对于数字万用表的蜂鸣器档位，当测到电路中的电阻值低于50欧姆以下时，电路中导通的电流达到了蜂鸣器响的强度，蜂鸣器就会响起，此时也说明了电路是导通的。如果在测量电路时需要显示一定的阻值，就需要选择合适的电阻档了。

下面举一个测量三相电机连续运行的控制电路，我们先用万用表的电阻档去测量，在用电阻档测量时一定要先切断电源，我们先按住按钮SB1不松手，然后用万用表一只表笔接在交流接触器KM的0号端子，另一只表笔依次去测量1号、2号、3号和4号端子，如果电路是正常的话，每次测量值都应该是线圈的阻值，其阻值大约在530欧姆。如果有一次测的阻值为无穷大（∞），就说明在这个地方有断路，就不通了。比如测量到0至1号端子、0至2号端子的阻值都是无穷大，这就说明停止按钮SB2的常闭触头有接触不良的现象，如下图所示。

用电压档测量电路的通断，在测量时需要注意安全。我们先要分清的是测量交流电压还是直流电压，然后在打到相应的档位上。现在还是以电机控制电路为例，先把万用表档位打到交流500伏，为了安全起见，在用电压测量时，最好找一个人帮一下忙按住SB1启动按钮不放，表笔分别测0号端子与1号、2号、3号与4号端子。正常情况下，0号端子与1至4号端子之间都应该有380V电压，如果测到某号端子与0号端子之间没有380V电压的话，就说明此处线路是不通的，比如我们测了0号与2号端子之间有380V电压，0号与3号、0号与4号之间电压为零，这就说明在停止按钮SB2常闭点有断路的故障。

对于电饼铛不通电的故障检测方法一样也可以用电阻法或者电压法来检测，比如用电阻法去测量电饼铛整机的保险管，加热管以及温控装置，对于保险管阻值应该为零的，对于加热管应该有一定的阻值。就温控器而言，由于电路既有强电又有弱电，在控制电路板上有整流用的二极管， 起保护作用的二极管、驱动微型继电器的三极管，各种电阻等电子元器件，有的还用到了芯片控制，在维修这种电路板时就需要用电阻法和电压法结合排查了。

以上就是我对这个问题的回答。欢迎朋友们分享、留言、讨论，敬请关注电子及工控技术，感谢点赞。

如何用万用表测电路是不是通了？

万用表对于每一个电工从业的人来讲都不陌生，也是电工必备的常用工具仪表。如果不会用万用表那就不是一个合格的电工。

万用表的功能有很多，可以测电压，电流，电阻，电容等，当然也可以测通断。

再测线路通断的时候，将万用表调整至该档位，将表的两个表笔分别接触到线路两端，确认线路上没有其他负载。如果线路正常表会发出峰鸣声，如果没有反应就证明线路不通。

如果有负载的情况要把负载短接掉。

有些没有测通断功能的表，可以用电阻挡来判断线路的通断，把电阻挡调到最小，如果线路断了，表是没有反应的。如果表上电阻值很小那就说明线路没问题。如果有一定的电阻值那有可能线路上负载或者线路接触不良。

其实测线路的通断方法很多，在没有万用表的时候，通常你会怎么来判断呢？评论区说说你的方法。
