家用配电箱端子如何接线？

家用配电箱现在的主流配置方式有两种，一种是有公共零排的，另一种是没有公共零排的；下面家居杂坛就以这两种家用配电箱为例，来给大家分别介绍配电箱的端子该如何接线。

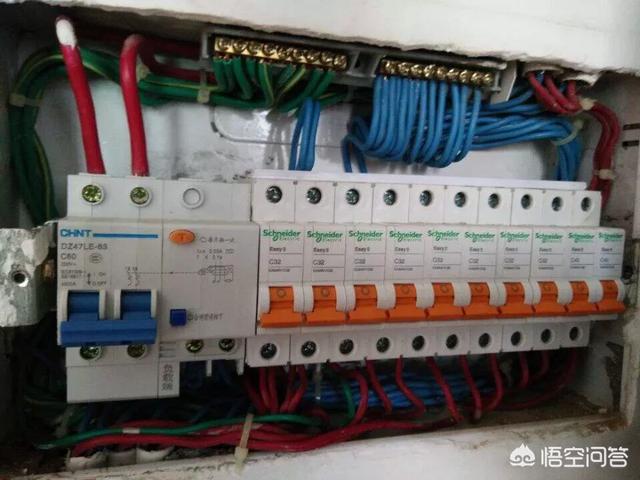

1. 我们看上面的图片，这是一个有公共零排出来的家用配电箱，配电箱内有以下配置：共用零排，共用地排，漏电保护器和空气开关；
2. 这张图片是稍微早一些时间非常常用的一种开关配置，总闸是2P的带漏电的漏电保护器，所有分开关都是1P的空气开关；
3. 2P的漏电保护器接线，进线接一根火线和一根零线，出线同样是一根火线和一根零线；接线时按照漏电保护器的标识进行接线；火线接到分开关的上口，零线接至共用零排；
4. 1P的空气开关，上口是由2P的漏电保护器下口接来的，空开下口只有一个火线接线端，火线接至回路负载，空开下口没有零线接线端，零线全部接至共用零排上；
5. 所有地线都接在地排上，包括配电箱的箱体也要与地排连接。

1. 我们同样看上面的照片，这是一个没有共用零排的家用配电箱，配电箱内有以下配置：2P的空气开关，1P的漏电保护器，地排；
2. 总开关是2P的空气开关，2P的空气开关接线，进线接一根火线和一根零线，出线同样是一根火线和一根零线，接线时按照空气开关的标识进行接线；出线火线接到分开关的上口，出线零线接至分开关上口；
3. 1P+N的空气开关，上口是由2P的空气开关下口接来的，1P+N空开下口有一个火线接线端和一个零线接线端，火线和零线接至回路负载；
4. 1P的漏电保护器，它的下口也是两个接线端，分别接火线和零线，接线时一定要看清漏电保护器上的标识，不要把火线和零线接反了；
5. 所有地线都接在地排上，包括配电箱的箱体也要与地排连接。

关于家用配电箱端子如何接线的问题，家居杂坛都给大家分析完了，希望能够帮助到大家，以上都是个人观点，如有不足之处欢迎大家留言讨论！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！

家用配电箱端子如何接线？

百度上有视频教你

家用配电箱端子如何接线？

家用配电箱中端子

家用配电箱里的端子有两种，分别叫做零排和地排。零排和地排的外观也各有两种，一种是普通端子排▼

从上图中也能看出零排和地排的区别：零排是一字型；地排是U字型。使用时，零排两端必须加绝缘端子后再固定到配电箱上，地排可以直接固定到配电箱上（地排也可以加绝缘端子，不影响地排的使用，不过完全没必要，也没人这么做）▼

另一种是高桥型端子，选择时不需要区分零地排（零地排的属性由进线属性决定），甚至可以共用一个绝缘桥▼

上面这个端子排，就是零排和地排共用一个绝缘桥。

零线排的进线从主开关出线引入（接到零排的任意一个端子上即可），出线直接引入各个回路内——需要配合1P空开提供的火线使用▼

如果一个配电箱内没有1P空开，就可以不安装零排▼

地排的进线由入户地线接入（接到地排的任意一个端子上即可），出线通往每一个插座回路。

端子排接线时注意两点：

1.每一个端子上面只能有一根线（无论是进线还是出线），如遇接线柱数量不够，应更换更长端子排。

2.端子排必须和断路器安装于同一个平面上，不可安装在侧壁等地方。

家用配电箱端子如何接线？

家用面电箱端子如何接线图?家用配电箱正规接线图进入家庭配电箱般都是单相电箱 ，也有私人开需380V电箱也有，首先离地高度要符合当地供电所标准，其次保护零有也最好，有的也设工作零，这个安装要专业电工接，那么这几项之后要选线规格标准，根据用户负载来计算而得，至于电箱里边接线，首先进火到总闸，后到漏电开关,再进入负载!第一安装高度-般在1.4米 ，也有1.3米,第二，匹配合理,分开的和咖起来一般不大于总开 ，照明用空开，插座用漏电,电流和用电负荷匹配，第三配线,现在总开上火用10平方，下火用6平方，布线规范，美观，横平竖直,线色分开,接地是通用的双色,线头镀锡，铜线不外露，压线要紧,不虚接,第四，箱门和箱体有良好的电气连接，出线口，进线口,有护口,不能有毛刺，第五，试电后各开关有相应的标识。现在家庭用电大多是单相电，即只有两根导线，其中-根(红)火线，根(蓝) 零线。首先将配电箱固定好，再把导轨固定在配电箱中间偏上些，然后依次从左到右将总漏电断路器、空调断路器、卧室断路器、卫生间断路器、1p照明断路器等卡在导轨上。总漏电断路器额定电流应按照家用电器总电流选择，漏电动作电流值30mA，分路断路器应按各自控制的用电器额定电流选择。总进线到各分路断路器用6平方线般可以满足要求，各分路断路器以下，可根据用电器额定电流选择线号大小。

接线端了是为 了保证接地线和零钱的接线牢固可靠,二是为了箱内排线工整，让人一看就清楚明白,便于以后精准维修,更换配置设备。家中配电箱端子怎样接线，PE是接地线端子， 不管是三相五线供电还是相线供电，负载接地线全部可以接在PE接地端子上。PE接地端子必须与配电箱外壳连通。

N是零线端子接线排，具体要看配电箱的配置,供电配置和家中线路回路保护的分配而定。三相五线制入户，做一个总配电箱，最好采用箱内配置有三排以上的独立零线端子。一 可以分相设置保护漏保，每柜漏保可以对应一排零线端子，每相漏保后配置的保护设备的负载零线接 入每个漏保对应的零线端子上。二可以均衡使用每相电的用电量。现在市面上的家用配电箱，只有少数品牌在18位以上才配有两排零线端子。为了安全和接线牢靠,可以自己在箱内再配排独立的零线端子。一相三线零线端子 接线就相对容易些，配有两排零线端子的配电箱，也可分两大路配遇漏保，漏保后的配置保护的负载零线接入和漏保对应的零线端子上。配置一个总漏保，漏保后的配置保护的负载零线全部接入在-排零线端子上。如果配电箱容量够大，全部采用2P空开或双极漏保,那零线端子上不须要上负载零线。只要保证PE接地线端子上的接地线牢固和良好导通即可。以上是婷姐给大家总结的小知识希望能帮助大家。

婷姐，陈年辅材老帮菜，混迹行业16载，如果你想看专业犀利的装修辅材技术，关注中冀建材，与你一路相伴，挖掘现有行业新需求！

家用配电箱端子如何接线？

家庭配电一般为220伏，那么进线零火线按空开标注，接接在第一个空气开关也是总开关的零火进线端。一般家用总空气开关的参数是40之60安。然后把总开关的零线出线接到零线铜排上，总开关的出火线端安用电的路数，用液压钳压制出一个对应路数的分线，然后分接到各个分路空气开关的进线端。进总线的地线接到接地铜排，然后和分路的地线也要接到接地铜排。最后把各分路的火线，接入各分路空气开关的出火端。
