为什么零线与地线相通？

零线和地线相通，这个说法是有问题的，在不同的接地系统中，零线和地线是否相通，那么我们要看具体的情况，不能统一的说零线和地线相通。下面家居杂坛就以居民用电常用的两种接地系统为例，来给大家介绍零线和地线相通的问题。

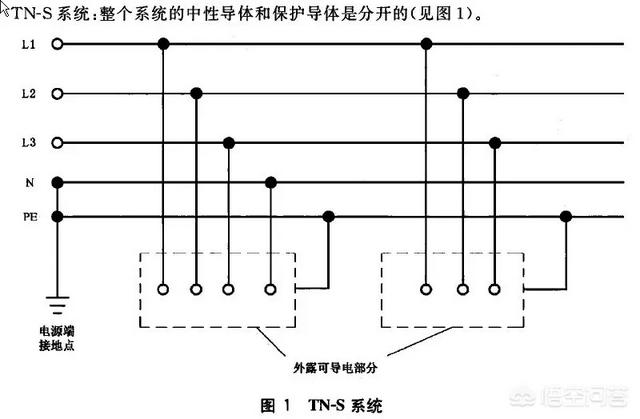

1. 如上图，就是TN-S系统，这也是目前居民供电系统最常用的一种接地系统，也就是我们经常听到的三相五线制；整个系统中从变压器中性点以后中性导体（零线）和保护导体（地线）都是分开的；
2. 我们从上面的TN-S系统图中可以清晰，图上除了三根火线L1L2L3以外，还有两根独立的线分别是N线和PE线，而且N线和PE线从变压器电源端接线点以后，就再也没有连通的部位；
3. 所以，在TN-S系统中，变压器中性点之前零线和地线是连通的或者说是合一的，从变压器出来的零线和地线是不允许做连通的，如果我们在家中把零线和地线做了连通，那么造成的后果就是一使用电器，漏电保护器就跳闸，家中的电器根本没有办法使用。

1. 如上图，就是TN-S系统，这也是目前居民供电系统另外最常用的一种接地系统，此外在施工工地的临时用电也被广泛使用；整个系统中从变压器中性点以后中性导体（零线）和保护导体（地线）有的区域是合在一起的；在总配电柜以后中性导体（零线）和保护导体（地线）又是分开的；
2. 我们同样从上面的TN-C-S系统图中可以清晰，图上除了三根火线L1L2L3以外，还有两根线分别是N线和PE线，N线和PE线从变压器电源端接线点以后是连通的即合一的叫作PEN线，在后边就又分开成N线和PE线，不再连通；
3. 在TN-C-S系统中，有的区域零线和地线是合一的，也就是所谓的连通的；但是在配电总柜以后又是分开设置的，例如住宅楼的电源总柜以后，火线和零线又是分开设置，分开设置以后的系统跟TN-S系统是完全一样的了；
4. 所以，在TN-C-S系统中，零线和地线如果是合一的PEN线，那么零线和地线可以连通；如果是分开设置的N线和PE线，那么零线和地线也是禁止连通，否则会出现家用电器无法使用。

关于零线和地线为什么相通的问题，家居杂坛都给大家分析完了，希望能够帮助到大家，以上都是个人观点，如有不足之处欢迎大家留言讨论！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！（注：图片源自网络侵权即删）

为什么零线与地线相通？

地线和零线是相通的吗？要说清这个问题必须从供电系统的供电方式开始，因为每种供电系统采用的保护方式不一样。

我们国家的供电系统有三相三线制，三相四线制和三相五线制，国际电工委员会则统一规定为TT系统，TN系统和IT系统。其中，TN系统又分为TN-C,TN-S,TN-C-S三种，也是我们工业和民用最常用的供电系统。

图中我们可以看到，变压器的中性点引出一条零线，而用电设备都是单独接地的或者增加1根公共保护地线，这样的供电方式，零线和地线是分开的。所以TT系统也称为保护接地系统。

像这种从变压器引出一条中性线，兼做零线和地线，这条线我们用之为PEN表示。从图中可以看到，地线和零线就是一条线，所以这种方式是真正意义上的地线和零线是相同的。所有用电设备的可导电部分都要跟零线相接，也称为接零保护系统。

这种供电系统通俗称为三相五线制，它的地线和零线是严格分开的，地线用来作为保护线，而零线可以作为照明的回路，同时也是三相线的平衡中性线。从图中大家就可以看得一目了然。这种供电方式也是目前国家要求的供电方式，适用于工业和民用的低压供电系统，是最安全可靠的供电系统。

这种供电系统的零线和地线是在总配电箱里面连接起来，所以也是相通的。不过这只是一种临时变通的做法，一般不建议采用。

严格意义上来讲IT系统中的任何带电部分都要严禁直接接地，也就是要完全绝缘，所以不用说他的零线和地线也是分开的，这种供电系统一般是用在不允许停电的场合，而且供电距离不长才可以用，在图中我们看不到零线，因为在无特殊要求的情况下IT系统是不会引出中性线的。

话又说回来，零线和地线最后的归宿都是大地，说到底它们是相通的，只是我们要分清什么是地线，什么零线，以及搞懂他们在供电系统中的作用，不要混淆了，以免造成安全事故。

为什么零线与地线相通？

答案

零线和地线相通，把这种供电系统叫做保护接零系统。

作用：当设备发生漏电时，保护接零系统可以把漏电电流上升为较大的短路电流；熔断器会熔断、断路器会跳闸，从而快速切断电源。

零线和地线相同的供电系统是指TN系统，TN系统分为TN-C、TN-S、TN-C-S三种；我们常用的是TN-C-S和TN-S供电系统。

下面及以TN-S供电系统为例，来分析一下零线地线为什么相通的？

1. 在没有地线的情况下，当设备发生漏电，会怎么样呢？

从上图可以看出：

在没有地线的情况下，人触摸到漏电设备，电流从火线出发通过设备外壳，再通过人体流入大地，最好从变压器接地点回到变压器。

此时，人相当于直接触摸到火线，通过人体的电流非常大，会有生命危险。

2. 如果有地线，当设备发生漏电，又会怎么样呢？

从图片可以看出：

当有接地线，地线在变压器和零线连通时；设备发生漏电，那么电流会从火线出发，通过设备外壳，再通过地线，最后又回到了变压器的中性点。

此时，火线通过设备外壳和零线直接连通，相当于短路，电流非常大；那么装在该设备上的空开会跳闸、熔断器会熔断，可以加速切断漏电设备的电源。

我是电工学院，专门负责低压电工培训、考证；如果你对电工感兴趣，可以关注我！如果觉得不错，记得点赞、评论、转发！非常感谢！！！

为什么零线与地线相通？

现在常用供电系统是TN-S系统即三相五线制供电系统，变压器接线为DYN11,高压侧角接低压星接中星点接大地引出两根线，其中一根做工作零线N，另一根做保护用零线PE.在这个供电系统中所有用电设备外壳都应该接零保护不能接地保护。就是接黄绿线保护。

为什么零线与地线相通？

在日常生活中，一般的大件电器的电源插头都是两极带接地插，像空调，冰箱，洗衣机都是这样。但零线与地线并不是相通的。如果真的是连通的，那火线与地线和大地之间就会形成回路，电流根本不会经过电器，电器也不会运转。事实上，地线并不是和零线/火线相连，地线只是接在了电器外壳上，主要作用是为了防止电器漏电时给用户造成伤害。

如果地线不接外壳，当电器漏电时用户恰好正在使用电器，电器和人以及大地之间会形成回路，造成用户触电。如果电器接了地线，那即使电器漏电，因为人体的电阻要比地线的电阻大的多，电流会经地线到大地，而不会经过人体。电器接地可以有效的降低用户使用电器时触电的风险。

为什么零线与地线相通？

所有的零线最终接地啊！
