一个灯两个开关控制如何接线？

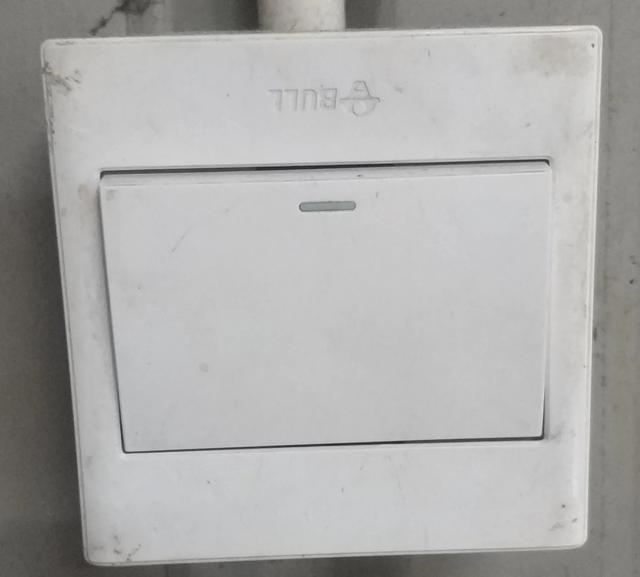

一个灯用装在甲乙两地的开关控制，可在甲地开灯到乙地关灯，或在乙地开灯到甲地关灯，亦可在一地开灯关灯。广泛应用于楼梯灯、走廊灯等场合。这种两地控制一个灯的开关要用双控开关也有叫双联开关的。现在常见的墙壁开关基本上都是双控开关，如图

从原理上说是一个翘翘板开关，有3个接线端如图，分别是L、L1、L2。

L是翘翘板的中间支点，当L与L1连接、L与L2必定断开，当L与L2连接、L与L1必定断开。

了解了开关的原理，就可看懂下面的图了。

这就是两个开关控制一个灯原理图，火线接入左开关的L，左开关的L1用导线连接右开关的L1，左开关的L2也用导线连接右开关的L2，右开关的L连接到灯，灯的另一端接零线，上图是灯亮的状态。如要熄灯，只要把任一个开关的翘翘板转换一下，变成L与L2连接，L与L1断开，如下图。

可见当两个开关的L同时接通L1或同时接通L2时，灯就亮，打破这种状态灯就熄。

下图是不同画法的双控原理图，原理都是相同的，只是开关的画法不同而已。

但是下面这两个就有点不同了，却依然能达到两个开关控制一个灯的目的。

其中上面这个也是用的比较多的，改画一下就是这样的。如下图

这种接线很方便，先把两个开关的同名端用3根导线连通，然后在一个开关上的L1与L2分别接火线与灯，灯的另一端接零线即可。

而下面这个不建议用，因为这个方案火线与零线同时接入开关，所以这个方案在实际应用中，容易造成火线与零线短路。

现在状态灯是亮的，通路是火线L接入左开关的L2，通过连接线到右开关L2，右开关的L接灯的一端，灯的另一端接左开关的L，左开关的L1接零线N，这样沟成通路灯亮。

当要熄灯时，例如按动右开关，L与L2断开时L与L1接通，由于L与L2断开时会产生电孤也就是电火花，电流越大电弧越强烈，有电弧说明还有电流。这样L与L2断开的同时L与L1接通，由于L与L2之间有电弧，这就相当于L1与L2连通，也就造成了火线与零线短路。

这个方案还有一个缺点是，当两个开关的L都与L2连接时，虽然灯是熄灭的，但灯的两端却都通火线，容易给人造成假象，以为灯不亮就没电，实际两根线都是火线，就有可能引起触电事故。

最后提醒一下，两个双控开关之间的连接线是3根。

如要了解三个地方甚至多地控制一个灯，请见我的回答“三控开关线怎么接？”

一个灯两个开关控制如何接线？

现在市场上所售墙壁开关都是双联开关，也就是有三个接线孔，标注为L、LI、L2，不会接也不要紧，先把火线（红色的）接入其中一个孔，然后用另两根线引入另一只开关，注意第一个开关是开路的那根线引入另一只开关时应该是闭路，这样第二只开关也就占了两个孔，第三个孔再接根红线连接灯泡，（注意两只开关中三个接线孔没有一根线是零线，）灯泡的零线和总零线形成回路，打开电源开关，此时灯就会亮。我说的接错不要紧，无非接错了电不通或两只开关当一只用，达不到两只开关控制一盏灯的效果，此时对换接一下就行了。不是不说说L几接L几几线，是会接的根本不用说，不会接的说了也没用，就用这笨方法，准能接好。再说一遍，两只双联开关，与零线没任何关系，零线单走接线盒外面形成回路。

一个灯两个开关控制如何接线？

一灯两开关是很实用的，特别是卧室和楼梯的层与层之间，卧室是从门口位开灯，然后在床上附近熄灯，楼梯是从下层开灯，再从上层熄灯，而且熄火后也可以再次开灯，但接线时必须买的是双联灯控开关，所有电器店有卖，开关里面有L，L1,L2等三个接线口，如下图。

先接零线至灯头处，火线接到A开关L，两开关L1和L2交叉对接，再接一条线从B开关的L到灯头，即大功告成。L1和L2用优质双色红蓝花线就可以了，因为只是照明灯用着，也容易分1和2，很多初学者易接错。

一个灯两个开关控制如何接线？

一个灯两个开关控制如何接线？

答：一盏灯用两个开关控制它非常简单，但它一定要用双控开关，因为只有双控开关的L与L1、L2在任何状态下，L与L1或者是L与L2都可以分别连接的。无论两个开关处于什么状态，其中它们两根导线就有一根是通有火线的只要两个位置将开关拨至一种状态，火线都可以与串联在线路中的灯泡💡形成完整回路，关闭任何位置的双控开关，也就可以关闭照明灯。见下图所示

两个双控开关共同控制一盖照明灯控制线路可实现两地控制一盖照明灯，常用于控制家居卧室或客厅中的照明灯，一般可在床头安一只开关，在进入房间门处安装一只开关，实现两处都可对卧式照明灯进行点亮和熄灭控制，其控制过程较为简单。线路实际应用过程如下图所示。

整个过程为

①合上照明线路的QF，接通220V电源；

②拨动双控开关SA1，内部触点B→C接通；

③双控开关的内部A→C已经处于接通状态；

④此时，照明灯泡💡EL点亮。

⑤当需要照明灯泡💡熄灭时，按动任意双控开关（以SA2为例）；

⑥按动双控开关SA2，内部触点B→C接通，A→C断开；

⑦照明灯泡EL熄灭，停止为室内提供照明。

知足常乐2022.9.24日于上海

一个灯两个开关控制如何接线？

随着人们生活水平的提高，人们对日常生活用品的要求越来越高，就以最普通的电灯为例，人们已经不满足于简单的开与关，比如经常有朋友提出一灯双控或多控问题。对于一灯双控初中物理就会遇到，基本思路是将原来的一个单刀单掷开关换成两个单刀双掷开关（一个动触点两个静触点，动触点上的闸刀只能掷于两个静触点）。具体接法有两种：

（使用的比上图要精致）

一种接法见下图，

开关S1至于1时，开关S2至于1，电路接通，电灯发光；开关S2掷于2时，电路断开，电灯熄灭。开关S1掷于2时，开关S2掷于1，电路断开，电灯熄灭；开关S2掷于2时，电路接通，电灯发光。

另一种接法见下图，

其工作原理，大家可仿照第一种接法自己分析，此不赘述。

一个灯两个开关控制如何接线？

一个灯两个开关控制，接线并不复杂，请看下图。

这是一张两个开关控制一盏灯的原理图。

从图上可以看到，使用的两个开关均为“单刀双掷开关”。

两个开关的“定触点”分别相连，其中一个开关的“动触点”接入火线，另一个开关的“动触点”接入灯座的一点接点，灯座的另一个接点，接到零线。

这就是两个开关控制一盏灯的具体接法，需要注意的是，开关必须要从火线接入。通过灯座以后接入零线。

你学会了吗？
