7.5KW电机用多少平方的线？距离多远？怎么算的？

无论什么电器选用导线，先要计算出工作电流，然后根据电流来选导线。

三相380V7.5kW电动机计算电流的公式如下：

I=P/√3Ucosφη

I……电流A

P……功率W

U……电压V

cosφ……功率因数

η……效率

在不知具体数据时取cosφ=0.8，η=0.9，那么

I=7500/1.732×380×0.8×0.9=7500÷473.87

=14.8A

还有一种估算法，就是把三相380V电机的功率乘2得出电流值，7.5×2=15A。

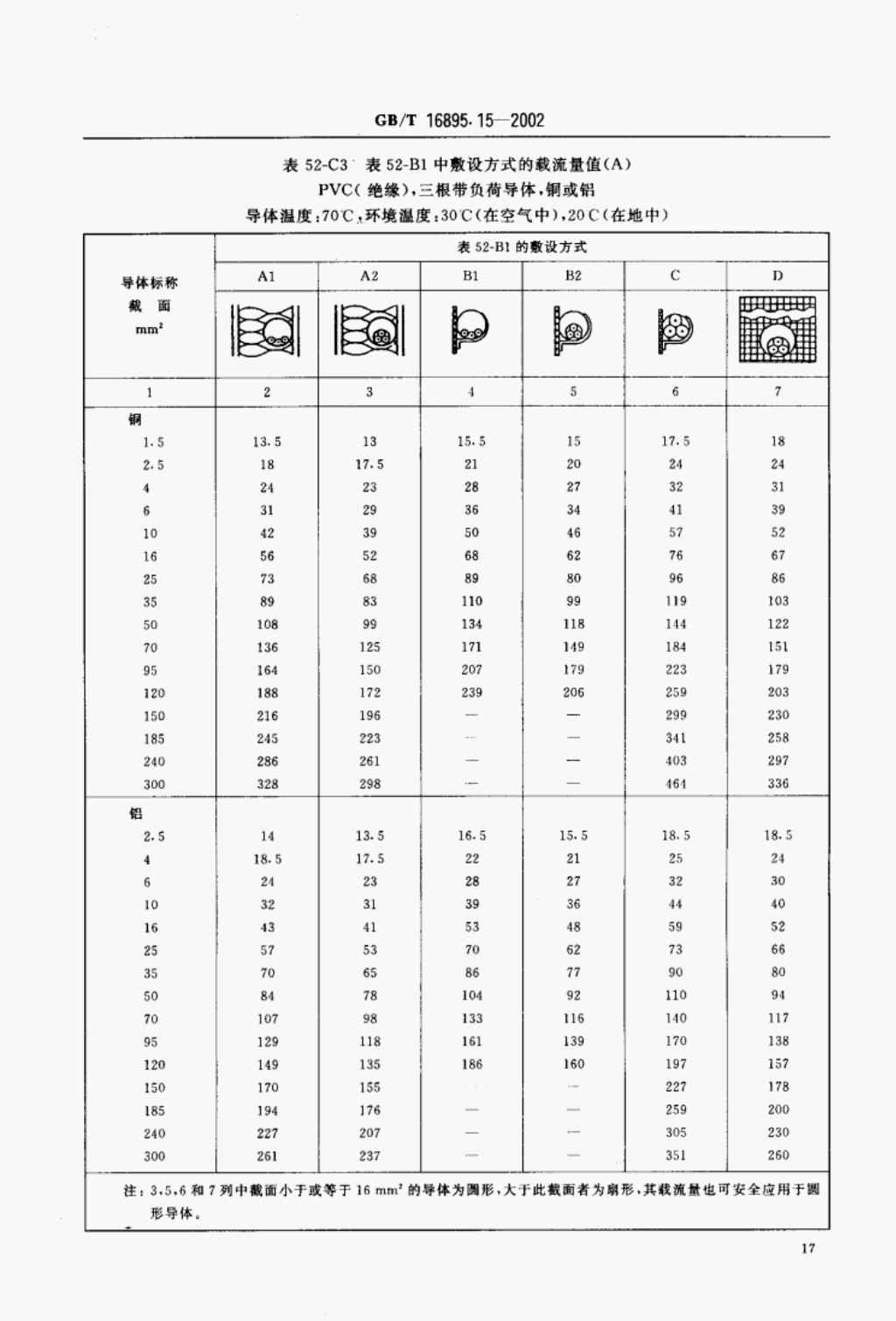

知道了电流值可查表来确定用什么规格导线

根据表中数据如果是A1(绝缘导线敷设在隔热墙中的导管内)，应采用2.5平方的铜线允许通过电流18A＞15A。

对常用的1、1.5、2.5、4、6、10、16平方7种规格导线，可分别乘10、9、8、7、6、5、4的倍率来得出导线允许通过电流，如下表

（表中数据是“常熟电工”首创，如需引用请注明来源）

表中数据是铝线明敷安装，用铜线的话就是穿管使用数据，对照表中是采用2.5平方铜线，2.5×8=20A＞15A，可见两种选用方法的结果都是用2.5平方铜线。

选好了导线再来计算可供多少距离？限制供电距离的因素是电压降，对电动机一般要求电压变化在5%以内，

380×5%=19V，380-19=361V，也就是允许电压降低19V，最终电动机端电压不应低于361V。19V是线电压的电压降，应换算到相电压也就是每根导线上的电压降△U，

△U=19÷√3=11V（相电压与线电压相差√3）

实际每根导线上的电压降可用公式△U=IR来计算，I是通过导线的电流，R是导线电阻。R又可用以下公式计算，R=ρL/S

R……导线电阻Ω

ρ……电阻率

铜在20ºC时为0.017，60ºC时为0.02，

L……导线长度（米）

S……导线截面积m㎡

把R=ρL/S代入△U=IR得△U=IρL/S，变换得导线长度计算公式

L=S△U/Iρ

已知：S=2.5m㎡，△U=11V，I=15A，ρ=0.02

L=S△U/Iρ=2.5×11/15×0.02=27.5÷0.3=91.6米

也就是当用2.5平方铜线时，可供距离为90米，实际还应考虑到接触电阻及感抗的电压降，因此把△U=11V修改为10V，应该可保证供电距离80米，电动机端的电压不会低于361V。铜电阻率用了60ºC时的数据，是考虑到导线通电后会发热，如果用20ºC时的数据计算，结果是107米。

结论：7.5kW电机应采用2.5平方铜线，供电距离80米内。

7.5KW电机用多少平方的线？距离多远？怎么算的？

在计算这个题目时主要考虑两个要点：

1. 根据功率计算电线截面积；

2. 线路压降计算。

电线截面积选择是根据电流大小来选，所以首先需要计算出该电机的额定电流。

一般而言，1KW三相380V电机大概2A电流，那么7.5KW的三相电机额定电流就是15A。实际电流和额定电流是有一定的偏差，但是相差不大，可以忽略。

然后就是根据电流大小来选择电线截面积了。选择电线截面积有两种方法，第一种是查表，这种简单快捷。另外一种就是根据经验或者口诀估算，这种相对新手朋友而已比较复杂。

1. 查表选截面积

上图是一个根据电线安全载流量表格。从该表格可以看出1.0平方的铜线、明线安装最大载流量为17A，那么15A的电流需要1.0平方的铜线就足够了。

在实际应用中电线敷设都需要穿管。根据表格可知，一根管里穿3条线，15A的电流需要2.5平方的铜线。这比明线安装所需要的电线大得多，这是因为电线穿管以后散热会变差。

2. 根据口诀估算

在实际工作中由于条件限制，没法通过查表或者查表麻烦，那也可以通过口诀估算。经常关注我的朋友可能已经了解过。口诀如下：

根据口诀“二点五以下乘以九”可知，2.5*9=22.5A，1.5*9=13.5A，这个是铝线明线安装的安全载流量。

再根据口诀“高温九折铜升级”可知，2.5平方的铝线载流量和1.5平方的铜线载流量相等。由于电机电流为15A，而1.5的铝线估算是13.5A，会有轻微过载。所以根据口诀估算需要2.5平方的铝线，即1.5平方的铜线。

如果是穿管敷设呢？

根据口诀“穿管根数二三四，八七六折满载流”可知，穿管3根需要按满载流量的七折计算。那么电线需要的满载流量等于15÷0.7=21.4A。根据口诀“二点五以下乘以九”，2.5*9=22.5A，这个是铝线的安全载流量。再根据口诀“高温九折铜升级”可知，2.5平方的铝线载流量和1.5平方的铜线载流量相等。那么根据估算1.5平方铜线能过22.5A，实际需要21.4A，勉强大一点，刚好能用。

从上面两种方法可以看出，它们计算有一定的差异，不过结果相差不大。另外实际情况远比理论复杂的多，比如电机带很重负载的时候那么实际电流就比额定电流要大。由于1平方最大能带17A，比15大一点点，所以如果该电机重载就应该选1.5平方的线比较稳妥。

又比如，该电机长期频繁启动。由于电机的启动电流远比额定电流大，所以在选电线截面积时还需要考虑启动电流。如果电机不是频繁启动，可以不用考虑启动电流，因为电线是允许短时间过载的。

根据相关标准，三相电机允许电压偏差不超过额定电压的±5%，即电机接线端最低电压为380*（1-5%）=361V。

假设电线始端电压为380V，电机启动电流为6倍额定电流。那么线路允许电压损耗为：380-361=19V，启动电流为6*15=90A，线路允许最大阻抗为：19V÷90A=0.21Ω。

如果采用2.5平方的铜线作电机电源线，那么电线允许最大长度为：

那如果采用4平方的铜线呢？

以上就是我的一些个人见解，如果还有其他观点，欢迎留言学习交流！

我是电工学院，专门负责电工培训、考证；想要学习更多内容，可以关注我！如果觉得不错，记得点赞、评论、转发！

7.5KW电机用多少平方的线？距离多远？怎么算的？

谢邀，7.5千瓦电机极数不同额定电流也不同。两极的7.5千瓦电机Y132S2-2，额定电流为15安，8极的7.5千瓦电机Y160L-8额定电流为17.7安。

按普通7.5千瓦电机最大电流17.7安的计算，短距离由于线缆阻值特小，不用考虑电缆压降，考虑到线缆强度，可以使用2.5平米，如果长距离，且导线电阻达到电机阻值的1/10，建议考虑电缆压降，将电缆加大规格，电机距离电源越长线缆的截面积应相应增大。下表给出一般铜电缆的阻值和载流量。自己可以根据电机安装的具体工况并参考此表计算看看，选出适合现场的电缆。

7.5KW电机用多少平方的线？距离多远？怎么算的？

7.5千瓦电机用多少平方的线吗?距离多远?怎么算的?

♣现在的YS系列有机座号有132s、132M、160M的7.5KW三相交流异步电动机，它们的极数不同，有2800转（2极）、1400转（4极）、940转（6极），其额定电流为2极14.7A、4极15.5A、6极16.7A；经验公式平均以一个千瓦2A电流来计算为15A。

1、按照工业最常用的铜芯安全载流量及功率计算需要选择4mm²铜芯导线来敷设为佳。见下图表所示

从图表中可知它的安全载流量为25A，其在线电压为380V时，可以最大承载功率为9.5KW。但考虑到工作的环境温度和三相交流异步电动机的距离，或者是采用穿管敷设，它不可能满打满算，最好建议承载8000W。

2、敷设距离的计算

三相交流电路电流计算公式为I=P/√3×U×cosΦ，其中P功率用KW单位，U为电压单位为伏特（V），cosΦ为功率因数，计算公式取值为0.88~0.85。这里已经知道电动机额定功率为7.5千瓦，它的电流值为15A。

考虑导线电压降，这里假设4mm²铜芯导线距离为100米，就是控制交流异步电动机的配电箱到电机的距离造成的电压损失；这里有一个计算公式为△U=I×R，其中△U是导线的电压降，单位为伏特（V），电压降等于负载电阻值，电流计算单位为安培（A）。

有上述7.5KW电动机的估算电流值为15A，这里计算导线电阻值R，单位为欧姆（Ω）；用下面一个计算公式即可，它为R=ρ×L/S，ρ是导体的导电系数，铜芯导线为0.0175，铝芯导线为0.0283;L是导线的长度，单位为米（m）;S是导线的截面积，单位为平方毫米（mm²）；计算时只要将数据带入计算公式△R=I×R。

用15A电流×0.0175×100米÷4mm²=15×0.4375=6.5625V，它是每一相电压降，这个电压降用在三相交流电源上必须再乘以一个根号3，那么计算出来就是6.5625×1.732=11.36V。

供电公司的低压配电正常范围一般允许正负±5%，也就是说它的最低电压380×0.05=19V，用380-19=7.5千瓦电机用多少平方的线吗?距离多 远?怎么算的?。从上面的计算出来结果380-11.36=368.63来看，已经是电动机容许正常范围之内的电压了，可以正常使用的。

7.5KW电机用多少平方的线？距离多远？怎么算的？

7.5KW电机根据电机极数其额定电流在15A～18A范围内。一般根据装置要求常规可选用截面2.5㎜²或4㎜²或6㎜²的塑铜线。

一般7.5KW电机要求单向运转且轻载起动运行的，如明线装置，距离在25米范围内可选用截面2.5㎜²的塑铜线。电流是28A。如果距离在50米范围内应选用截面4㎜²的塑铜线。电流是37A。如果是地埋穿管装置(四线穿管)应选用截面4㎜²塑铜线。电流是24A。

如果选用7.5kW电机要求双向运行或重载起动运行或频繁运行。明线装置距离在25米范围内可选用截面4㎜²塑铜线。电流是28A。电流如果距离在50米范围内应选用截面6㎜²塑铜线。电流是48A。如果是地埋装置(四线穿管)应选用截面6㎜²塑铜线。电流是32A。

为何不可选用截面1.5㎜²塑铜线？因为导线载流量是21A。考虑7.5KW电机的额定电流最大在18A左右，根据导线、负载、空气断路器、熔断器的相互匹配是不能选用1.5㎜²的塑铜线用来装置线路的。

7.5KW电机用多少平方的线？距离多远？怎么算的？

第一问，7.5kW的电机用多少平方的线缆，7.5kW电机的额定电流为15.9A，功率因数取0.72。

计算公式：电机的额定电流=2.1102×7.5=15.9A；2.1102是已知电压为0.38kV，功率因数0.72，及1.732的情况下得出的常数。

断路器的长延时整定值应该大于等于电动机的额定电流，这里取断路器的长延时整定值为25A，断路器的长延时整定值应小于等于电缆的载流量，这样才能让断路器起到保护电缆的作用，因此电缆的载流量必须大于等于断路器的长延时整定值，也就是25A，而4mm2的YJV电缆在环境温度35度时在空气中敷设的载流量为40A，选择4mm2的YJV电缆满足电动机的额定电流要求，也满足断路器的长延时整定值的要求。

第二问和第三问，4mm2的YJV电缆距离多远？怎么计算？计算电缆的传输距离，是根据从供电点到用电点的电压降要求进行计算，从而得出这个规格的导线在15.9A电流及功率因数0.72的情况下的有效长度，可不是按照电阻率的公式计算的，那是直流电压情况下的求电阻的公式，根本不适合在交流情况下的计算！

国家标准《供配电系统设计规范》GB50052-2009第5.0.4条正常运行情况下，用电设备端子处电压偏差允许值易符合下列要求：第1款：电动机为±5%额定电压。

这条规定的5%就是计算依据，关于电压降的计算是注册供配电考试的考试内容，几乎年年要考。

这个公式就是：5%≥Ua%×Ie×L；

式中的Ua%根据电缆的规格通过《工业与民用配电设计手册》第四版上册P875页表9.4.19查得4mm2的YJV电缆电阻和感抗值，及功率因数和功率因数的正弦值计算，查出

Ua%=1.733，把此值和Ie（额定电流15.9A）带入上式计算。

得出L≤5÷（1.733×15.9）=182m；

经过计算的结论就是：4mm2的YJV电缆在给7.5kW，额定电流为15.9A电机供电时，其长度不应大于182米，只要是在180米以内就能让电机正常运行。

总结：电机的额定电流比较好算，选电缆也比较好选，但电机的电缆有效送电距离不好算，影响这个距离的因素主要是电缆的电阻和感抗，功率因数，额定电流等。一般情况下不进行电缆电压降的校验计算，只有在电缆实际情况比较长时才进行校验，比较长就是0.4kV的供电距离一般在200~300米之间，只要发现供电点与用电点的距离在这个范围时，需要进行电压降的校验计算！
