怎样根据全厂电机总功率计算变压器大小？

如何根据全厂电机总功率来选变压器？掌握一个原则，就是电动机总电流不大于变压器额定电流。

电动机电流可根据功率乘2来估算，变压器额定电流按容量的1.5倍估算。例如现有电机总功率200kW，那么电流就是200×2=400A。

变压器额定电流I=1.5S，

变压器容量

S=I/1.5=400÷1.5=266kVA。

计算结果是需要266kVA的变压器，然后在变压器产品系列中，找到不小于该容量的变压器315kVA，就是要用315kVA的变压器。

也可根据最大运行功率来选用变压器，例如虽然电机总功率是200kW，但实际上平常最多运行总功率只有150kW，那么实际运行电流是150×2=300A。所需变压器容量为S=I/1.5=300÷1.5=200kVA。虽然刚好有200kVA规格的变压器，但考虑到应留一些容量余量，所以选用250kVA的变压器。

采用上述方法确定变压器容量后，还应核实最大电机功率，偶尔直接起动的最大电动机功率，不超变压器容量的30%，经常直接起动的最大电机功率不超变压器容量的20%。降压起动最大电机的起动电流加上所有负荷电流，不超变压器额定电流的4倍。如果不符合这些条件，就应加大变压器容量。

怎样根据全厂电机总功率计算变压器大小？

怎样根据全厂电机总功率计算变压器大小？

★常用的电力变压器分为SCB干式变压器，它的执行标准为GB/T10228-2015干式电力变压器技术数据和要求；用于线路10KV/0.4KV线路的室内安装使用。见下图所示

其容量从30KVA~2500KVA的22个档次。

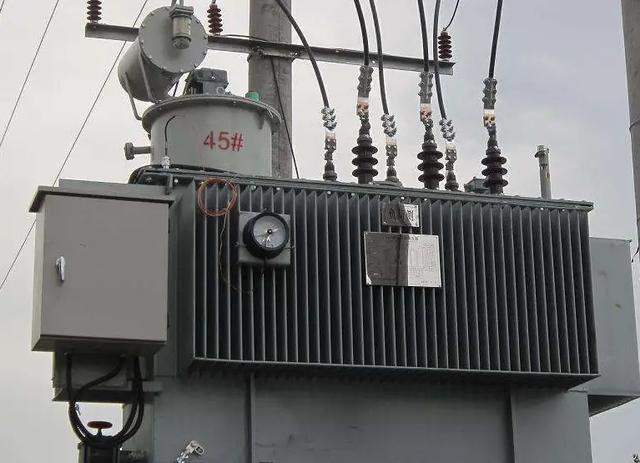

还有S13/S11的油浸式变压器，其额定容量从30KVA~2500KVA的19个档次，用于10KV/0.4KV电力线路中。见下图所示

★正确选择配电变压器容量的原则，是使变压器的容量能够得到充分利用。不至于大马拉小车或者说是小马拉大车。一般工厂总装机容量的大小，不能够反映负荷的真实情况。例如一套设备的总装机容量为100KW，而实际上运行时都达不到总装机容量的值，所以运行时小于总装机容量。

因为电机及其它负荷的有效表示值为有功功率，它用千瓦（KW）表示。

而电力变压器的容量是按照视在功率来表示的，在三相交流电路中，有功功率一般小于视在功率，它包含着负荷的一个平均功率，这个功率用功率因数表示（cosφ）。它是电压的有效值和电流的有效值的乘积；再用这个值乘以功率因数就等于有功功率了。所以一般电力变压器负载额定容量达到75~90%左右为佳。如果工厂的动力还要考虑单台大容量的三相交流异步电机的启动需要，也就是说单台大容量电机应在变压器额定容量的30%以内。例如100KVA的变压器允许线路中的单台大容量电机不允许超过30KW。无论电机是否采用星三角启动，还是变频器启动、软启动等，因为电机启动电流不考虑其他辅助启动时，它的启动电流值为额定电机电流的5~7倍，而30KW的三相电机额定电流约60A。它会造成线路其他电气设备的电压严重下降。

关于变压器容量的选择，主要考虑负荷等级以及总计算负荷等。如果是一台变压器，其容量应不小于全部用电设备总负荷；如果考虑两台变压器，其中任何一台变压器单独运行宜满足总计算负荷的60~70%的需要，如果负荷经常小于50%，可以考虑用一台变压器长期运行，而大于70%以上则需要两台变压器并联同时运行，且应满足全部一、二级负荷。另外，电力变压器的单台变压器容量一般不超过3150KVA。此外还要充分考虑今后至少3~5年内的负荷增长情况，特别是干式变压器要留有较大的充裕量，而油浸式变压器的运行散热要比干式变压器好一些。

再者，选择好变压器容量后，还要根据变压器容量，增加匹配的功率因数补偿控制器，因为功率因数低了后，供电公司要罚款的。也就是说cosφ为0.9以上为好。一般补偿电容器为变压器额定容量的30%来搭配补偿电容器，而补偿控制器是自动控制调节的。

特别是要充分考虑变压器现场实际情况以及对未来的规划、安全操作及检修维护的位置。

以上为个人观点，仅供提问者和今日头条有需要了解的阅读者们参考一下。

知足常乐2021.7.12日于上海

怎样根据全厂电机总功率计算变压器大小？

朋友们好，我是电子及工控技术，我来回答这个问题。变压器其实就是一种能够在交流电中改变电压高低和变换电流大小的设备，不光在工厂中必须用到，在农业以及人们的生活中都是离不开变压器的。我们讲到变压器它有一个重要的参数就是额定容量，它的大小可以决定着所带负载的多少，下面我们就讨论一下如何根据工厂电机的总功率来计算变压器容量的大小。

我们知道在高压输电过程中，由发电机组发出的电要经过升压变压器进行升压，那么这时所选择变压器的容量一般是发电机容量的6倍到8倍之间，同样在工厂中所用的变压器一般是降压变压器，一般是把35KV或者10KV的电压降低到380V，因此在选择变压器容量的时候也要考虑变压器容量冗余的问题。再加上电力变压器所带的负载大都是电感性的负载，就像题目所讲的，都是一些各种电机之类的感负载，对于这种感性的负载在计算它的功率时还要考虑到它们的功率因数等各种因素的影响，所以在实际计算工厂的负荷时常常采用系数法来估算就可以了，下面与大家分享一下这种方法。首先要确定工厂内的容量。我们在对工厂的负荷进行计算式，要按工厂中不同的设备分为不同的设备用电组，然后再确定设备的功率。

我们知道电动机铭牌上所标的功率是是指它的额定输出功率，由于电动机的工作条件是不一样的，有的需要长时间工作，有的需要短时间工作，所以我们在计算负荷时不能将电动机的功率直接相加，而是需要将不同工作制的电机的额定功率换算为统一规定工作条件下的功率，这个功率可以叫做电机的设备功率，也可以称作为设备容量，它一般用Ps来表示。特别要说明一点的是，对于反复短时间工作的电机，在电力工程中为了便于核算它的负荷，我们给它起个名字叫暂载率、这个暂载率是指电机的工作时间与整个工作周期时间的比值，一般用JC表示。比如工厂中吊车电机的暂载率是25%。这时换算到JC25时的电机的容量就是Ps=2P根号下0.25，由此可见，加上暂载率这个系数之后，我们计算电机的容量有时要比它铭牌上标的功率大出许多来。又比如工厂中的桥式起重机，它的额定输出功率是39.6千瓦，若暂载率为40%的话，通过上面方法就可以计算出它的设备功率应该在50千瓦。

需用系数法是指将工厂中设备中的功率Ps乘以需用系数和同时系数就可以直接算出工厂所需的实际负荷，其方法比较方便计算。在实际计算中我们按控制工艺相同、需用系数相近的一些设备合并成一组用电设备，比如在工厂中的一个车间中，可以根据具体生产情况将用电设备分为若干个组，然后在分别计算出用电设备组的负荷。我们可以根据Pjs=KxPs、Qjs=Pjs乘正切角φ，然后根据功率三角关系的勾股定理就可以就出视在功率了Sjs。Sjs就等于根号下有功功率Pjs的平方加上无功功率Qjs的平方。最后得出的单位就是千伏安(KV.A) 。我们在根据这个视在功率就可以选择变压器的容量了，因为变压器的容量的大小一般也是用视在功率来表示的。其中Kx就是需用系数，它可以通过查表得出。

以上是我的回答，欢迎朋友们参与讨论。敬请关注电子及工控技术。感谢点👍。

怎样根据全厂电机总功率计算变压器大小？

①、额定容量

额定容量Sn是指在额定使用条件下，变压器能够输出的视在功率的保证值，单位为KVA或MVA。这一个参数代表了变压器传输功率的能量。

②、额定电流

指变压器根据允许温升限值所规定的原、副绕组长时间允许通过的最大电流，用I1N和I2N表示。在三相变压器中均为其线电流。对于三相变压器有以下关系式I1n=Sn/√3Uin

I2n=Sn/√3U2n；

③额定电压

变压器额定电压分一次绕组额定电压U1n和二次绕组额定电压U2n。一次绕组额定电压是指电源加到一次绕组的额定电压值。二次绕组额定电压是指一次侧加上额定电压后，无载状态下二次侧的电压值。单位均为V或KV。

变压器的容量就是说变压器的额定负载，它的计算方式是:

S=U*I*✔3

S:指的是变压器容量

U:指的变压器额定电压，指的是线电压

I:指的是额定电流

根据此公式就可以计算出变压器的容量，不管是高压侧还是低压侧。

举例：某办公楼采用380/220V，TN-S三相五线制供电，该楼用电设备总功率为1500KW，需用系数Kx=0.6，功率因数COSφ=0.8。

试求试计算该楼的计算负荷Pjs Qjs Sjs Ijs ‚该楼若采用两台变压器暗备用供电，试选择变压器的额定容量和型号

解：Pjs（有功功率）=Kx×Pe=0.6×1500=900KW

Qjs（无功功率）=Pjs× tgФ=900×0.75=675KW

Sjs（计算容量） =Pjs/COSφ=900/0.8=1125KVA

Ijs（计算电流）= Sjs/√3 UN=1125/1.73×0.38=1711

A

电力变压器的额定容量SN≥0.7Sjs≥0.7×1125=788KVA 选SN=800KVA

变压器的容量=1.075*N*每台电动机占用变压器次级容量=N（1.075*0.66）Iq=0.71*N* Iq,通常可取Iq,=12电动机额定功率（KW数），于是变压器的容量≈8.5*N*电动机额定功率。按此原理，数台电动机功率不同时，可以分别计算，然后相加；不同时启动时，按同时启动电动机计算，再加上正常运行的电动机，求得两类电动机所占用变压器次级容量，再计算出变压器的容量。

单台电动机采用变频器启动场合降压变压器容量的选择：

与2項相比只是启动电流控制在额定电流的2倍，于是变压器的容量=（1+0.075）*变压器次级容量=1.075*0.66Iq=2.838电动机额定功率，即变压器的容量≈2.8电动机额定功率。

同理，数（N）台相同电动机采用变频器同时启动场合降压变压器容量的选择：

变压器的容量≈2.8N单台电动机额定功率。按此原理，数台电动机功率不同时，可以分别计算，然后相加。

怎样根据全厂电机总功率计算变压器大小？

第一步，要根据工厂的工艺要求和生产安排，统计最大生产规模下，全部需要同时运转的电机的全部功率。

第二步，统计非电机其他用电负荷。

第三步，将前面两部分负荷相加，即为最大功率，单位为千瓦。

第四步，根据用电负荷的功率因数，计算出视在功率，单位为千伏安。用第三步获得的最大功率除以功率因数即可。

第五步，选择合适的变压器规格。用第四步计算得到的视在功率除以变压器容量，就可以得到变压器台数。

如果用电功率较大，可能使用几台变压器。也推荐使用多台变压器，而不是使用一台大容量变压器。

一是防止出现变压器故障而造成失去全部电源。二是在生产淡季，可以适当的安排变压器暂停，节省电费支出。

关于电力，欢迎关注交流，原创电力

怎样根据全厂电机总功率计算变压器大小？

总功率外可超30%，放心用，不用公式套，最简单明了的是叠加，也不用算起动功率，你不可能一个厂机器分秒不差同时开，比如变压器八十的，总功可以干到一百，这是变压器出厂就设计好的。除非……嗯！如果超过这个范围老板又不想换，那就外加物理冷却，直到它爆！如果不明白，可私图。[大笑]
