自制逆变器输入短路什么原因?

1⃣️所谓逆变,就是为了将低电压提高为高电压输出,逆变途径可以交变直再变交,也可以直变交再变直。

2⃣️逆变的变压器材料可分低频大电流硅钢片或高频高压小电流铁氧体两种。

3⃣️如果你用高频铁氧体变压器绕制线圈,那么开关管必须能产生高频振荡才能使副线圈产生高频输出(如电视高压包),而高频率输出,用万用表是测不出电压的(频率不等),必须再整流滤波(手机充电器原理)。

4⃣️你想学习组装逆变器,最好找一个好的产品解剖一下,画出线路图,量出相关数据、能把变压器拆开数好原副线圈匝数及绕制规范,再去按窗口尺寸选好线径,绕出有比例的匝数。

5⃣️你可以找到最简单的逆变图,按元件数据组装,初学时用硅钢片做变压器,将12V电瓶升压成220V可以点节能灯(如线路接反了等于短路)。

6⃣️你如果不具备一定的无线电知识,就找不出错在哪里,办法是看懂线路图,按每个零件的路径查,如果开关管被烧短路了,要更换、如果电阻用大了电流小,电阻小了不起振等于短路。

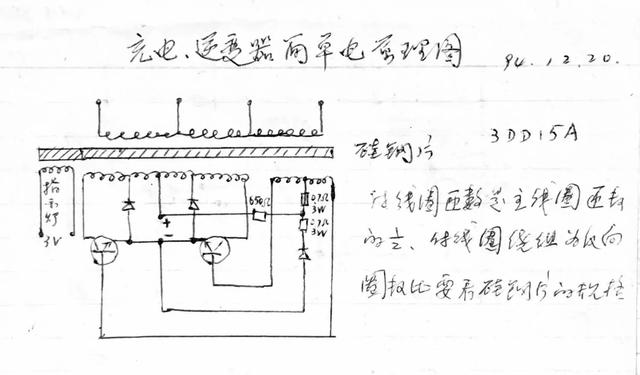

⬇️图是我自做的逆变器而画出的简单原理图、

⬆️简单的逆变原理图、硅钢片为铁心
