三相交流电所说的“线电压、相电压”指的是什么？

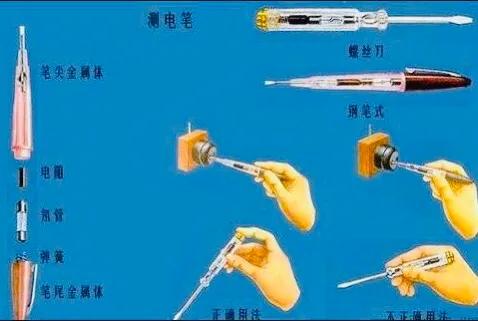

1⃣️你宥到电线杆上有四根线，用字母排列为ABCN、也就是ABC三根线用氖管笔测量时都会发光，就俗称为＂火＂线，火与火之间的电压就称线电压（如果用万用表分别测量两火之间便为380V）、两火可接入线电压380V的交流接触器、三火可以接入线电压380V的电动机、

2⃣️因为变压器输出四根线，如果居民用电就常为一根火线和一根零线入户，一火一零的电压为220V、其中这个零线（是入地的中性线）用氖管笔测量时不会亮，所以这亮的火线与不亮的零线组成工作电源时，只能称单相电，不可称两相电、也就是说为了加以区分，只要有零线参与组合用电时，才可使用相电压为多少伏的名词！

谢谢！

三相交流电所说的“线电压、相电压”指的是什么？

三相交流电所说的“线电压、相电压”指的是什么？

★三相交流电指电力系统的变压器输出的，或者说是自备的三相交流发电机供电的三相四线制线路。

★三相四线制输出的交流电，是将三相绕组的3个末端连接成1点，就是一个星形接法Y₀，而用N表示，称为电源的中点或零点。见下图所示。

从三相绕组的起端U1、V1、W1引3根线称为端线，或称为相线，俗称为火线。为了简化电路图，常把三相绕组省略不画，而用A、B、C、N四根线来代表三相电源的星形连接。如上图所示。

单和负载就可以接在这4根线中的任意2根线上。在这4根线之间存在着两种不同电压,

(1)任意1根端线(火线)与中线间的

电压，称为相电压，其有效值分用Uᴀ、Uʙ、Uᴄ表示。或统一用Uᴘ表示。

(2）任意两根端线(火线)间的电压称为线电压，其有效值用Uᴀʙ、Uʙᴄ、Uᴄᴀ表示，或统一用Uɪ表示。线电压Uᴀʙ的正方向由A线指向B线，其余类同。

简化后星形接法的三相电源相电

压和线电压的正方向，如下图所示。

显然，当三相电源星形连接时，相电压和线电压是不相等的。但两者在数值上和相位上有着确定的关系,从上图中可见，A、B、C两线间电位差的瞬时值uᴀʙ应等于A点至N点的电位差加N点至B点的电位差，即等于A相电压瞬间值uᴀ与B相电压瞬间值uʙ之差，即uᴀʙ=uᴀ-uʙ，同理 uʙᴄ=uʙ-uᴄ ，uᴄᴀ=uᴄ-uᴀ ，因为uᴀ、uʙ、uᴄ都是正弦量，所以都可以用矢量来表示它们。于是3个线电压的有效值就等于相电压的有效值的矢量差。即Uᴀʙ=Uᴀ-Uʙ ，Uʙᴄ=Uʙ-Uᴄ ，Uᴄᴀ=Uᴄ-Uᴀ，

若以Uᴀ作为参考矢量，作出对称的Uᴀ、Uʙ、Uᴄ的矢量图，接着用三相电动势解析计算公式，eᴀ=Em sinωt

eʙ=Em sin（ωt-120⁰）

eᴄ=Em sin（ωt-240⁰）=Em sin（ωt+120⁰）

的关系，就可以作出相电压与线电压的矢量图，由此可见它们3个的线电压Uᴀʙ、Uʙᴄ、Uᴄᴀ也是对称的，线电压的相位角比对应的相电压超前30⁰，线电压和相电压的数值关系也很容易从矢量图上求得。因为1/2Ui=Uᵨcos30⁰=√3/2×Uₚ，由此可求得线电压与相电压的关系为 Ui=√3Uᵨ 。式中的Ui表示线电压，Uᵨ表示相电压。

综合上述方法，最后当市电为相电压220V时，则线电压为220√3=220×1.732≈380V为正常值。

以上为个人对线电压、相电压的理解，似乎说清楚了吗？

知足常乐2021.11.18日星期四于上海

三相交流电所说的“线电压、相电压”指的是什么？

谢邀

线电压是三根相线之间的电圧，A相与B相B相与C相C相与A相，都是380V。

相电圧是每根相线与零线之间的电圧，A与NB与NC与N，都是220V。

三相交流电所说的“线电压、相电压”指的是什么？

三相交流电所说的线电压、相电压指的是什么？

我们工业用电、家庭用电都由A、B、C三相高压10Kv，经变压器变成三相380V电压，由变压器中性点于地线联接引出一根零线，形成三相四线制低压供电线路。

三根火线相互间的电压为380v即：AB、AC、BC间的电压皆为380V，它们相互间的电压称之为线电压。三相A、B、C每一根火线于零线间的电压为220V称相电压。

火线与零线所形成的220v电路称之为单相220V供电线路，而不可称两相。即使是两根火线形成的电路，它们之间的电压虽为380V也只可称单相380v供电外行人说成两相有情可原，内行也说两相就是错误。

为什么两根火线380V，一零一火220V都称单相，而三相380V与单相380V都是380ⅴ，为什又有单相与三相之分呢？若谈起这一问题是乎有些跑题了，线电压、相电压与什么是单相、三相电源是完全不同的两个概念。

今天就谈到这里，有时间和师友们相互探讨，取长补短。

三相交流电所说的“线电压、相电压”指的是什么？

所为线电压就是两条火线的电压，而相电压就是一条火线对中性点的电压。

三相交流电所说的“线电压、相电压”指的是什么？

有些专业知识，应该从课本等比较专业学习。

但从线电压与相电压而说，线电压就是三相abc，所测电压！

而相电压就是一端N线，另一端火线而言，其中火线ABC随意，它们与零线所测电压是相压！
