用一个TDA2005模块直接带一个4瓦的喇叭，怎样接线？有线路图吗？

有一个TDA2005模块直接带一个4W的喇叭，怎样接线，有线路图吗？

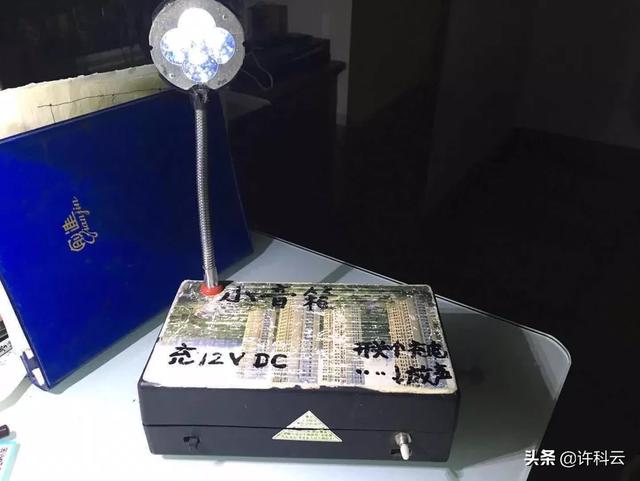

我平时遇到旧电视机，功放机等，都把里面的功放集成块扒下来，重新组装一个利用旧手机电池串并为移动电源的12V双声道小音响⬇️做了几个后有些接线的经验，你要的TDA2005模块双声道是这样的：⬇️正面字朝着脸面，有11只脚、它的电原理图是这样的⬇️下图右声道10的接线模仿上面8的左声道电阻电容接线，就成了左右双声道喇叭输出，音质会更美妙、它的元件通电后与负极测量具体是这样的⬇️

1为信号第一输入（带电测1．3V）

2第一信号反馈输入（带电测0．74V）

3与外侧滤波电容相接（与负极7．13V）

4第二信号反馈输入（与负极测为1．27V）

5为信号输入（带电测量0．71V）

6接电源负极（12V电瓶）

7和11为自举，通过电阻及100uf、220uf，电容串联能确保集成块内部电压在11．3左右、

8和10是左右声道放大输出，与负极为5．7V

9为电源端、接12V电瓶正极、如电压低了声音输出不圆润。

🚪我这里还有个12V的集成功放接线法供你参考：只要外加四只电容，一只二极管便可以接喇叭、

🚪我一开始学做的下图，效果很好、你实在找不到集成块，可以在老旧收音极喇叭线的前部拆两只硅管，一只锗管3AX就可以（有大的3AD大功率锗管加散热板更好）按下图自做一个台上的功放、⬇️1K电阻过小会发热，音频低，1K处电阻偏大可用12V供电，音质好些，如5V供电1K电阻正好（手机充电器输出5V作电源，要加1000uf电容滤波，否则有嗞嗞干扰声)。

🚪根据经验，自做功放，为抗干扰，可在集成块外面用八宝粥铁皮罐头盒做个上盖焊上，另外信号线和喇叭输出一定要用屏蔽线输入和输出，我实践证明开足音量一点咝咝的干扰都没有。

谢谢你的阅读🙏！

用一个TDA2005模块直接带一个4瓦的喇叭，怎样接线？有线路图吗？

TDA2005是很经典的立体声音频放大芯片

TDA2005是一款20W的桥式放大器，功率虽然不算大，但它的失真也非常小，很多车载的收单机和音箱都用到这一款芯片。TDA2005还可以接成BTL（桥式推挽）。工作电压一般在8V~18V之间，最好用12V，可以得到较佳的音质，电压过低会影响输出功率，电压过高会影响音质。

在立体声应用的时候，左声道输入，左声道输出，右声道输入，右声道输出就可以了。外围元件不多，都是一些电阻和电容。所有地都接回负极就可以了。

双声道接法时，左右声道可以各驱动一个10W@2Ω有场声器。

引脚1（Input+1）和引脚5（Input+2）接左右声道声音输入。

在单声道桥接的时候，可以驱动一个20W@4Ω有场声器。

引脚1（Input+1）接声音输入，引脚10（Output1）和引脚8（Output8）推动扬声器。

TDA2005一个有11个引脚，为单排插脚方式排列，如下图

• 记得点赞和评论哦！非常感谢！

用一个TDA2005模块直接带一个4瓦的喇叭，怎样接线？有线路图吗？

TDA2005是以前常用的一款立体声OTL功放IC，在一些老式的音响电路中较常用，由于该功放IC输出功率较小，保真度不高，并且外围元件较多，现在的音响电路中已很少使用该功放IC。TDA2005采用单列直插11脚锯齿形封装，外形如上图所示。该IC采用单电源供电，工作电压范围为8～18V，静态电流为60mA。其内部有两个相同的功放电路，工作时，既可以接成双声道的OTL功放，亦可以接成单声道的BTL功放。若提问者想用TDA2005直接带一个4W的喇叭，可以将其接成单声道的BTL功放，电路如下图所示。TDA2005接成单声道BTL功放时，可以省略OTL工作模式时的两个上千微法的输出耦合电容，使功放电路的音质得到一定的改善。将TDA2005接成BTL功放，驱动一个4W的喇叭时，可以直接将该喇叭接在IC的两个输出端⑧脚和⑩脚之间，此时音频信号由IC的①脚输入。

由于TDA2005接成BTL功放时，若喇叭阻抗为4Ω，此时的输出功率可达20W，而提问者的喇叭功率只有4W，这样在大音量放音时，有可能会损坏功率较小的喇叭。为了安全起见，亦可以采用输出功率稍小一些的TDA2003功放IC来驱动4W的喇叭，电路如下图所示。TDA2003是一款单声道的OTL功放IC，其采用TO-220五脚封装（外形与7812稳压IC一样），体积比TDA2005小巧，工作电压范围也与TDA2005相同，可以使用相同的工作电压，并且TDA2003的外围元件也更少一些。

TDA2003功放电路的频响在40～15000Hz，输入阻抗150KΩ，输出功率在10W以内，适当降低电源电压后，驱动4W的喇叭比较安全。

用一个TDA2005模块直接带一个4瓦的喇叭，怎样接线？有线路图吗？

我是电子及工控技术，我来回答这个问题。用TDA2005模块是完全可以直接驱动4W的喇叭，因为这款音频功放芯片额定输出功率可达2X10W的输出量。也就是每个通道可以达到10W的输出功率。其工作电压可以在6V~12V之间选择，12V是最佳的一个电压状态值，若太小会影响音质和输出功率。题主所说的TDA2005模块是一款立体声音频功放芯片，这款芯片的引脚外形为儿脚形单向排列，其静态电流可达60mA，TDA2005具有工作电压范围广（6V-12V），失真小，外围元件少等特点。这款音频功放芯片其外围电路有两种接法，一种可以接成BTL输出形式，另一种可以接成OTL输出形式，下面和朋友们分享一下这两种外围电路的接法。

TDA2005音频功放模块共有11个引脚，引脚的正面对着自己其最左边为第1引脚是通道1的输入端，正常值时电压是1.3V；第2脚是第一通道的反馈输入端，正常值时电压是0.74V；第3引脚是滤波功能可与外部电容相接，正常电压值是7.13V；第4脚是第二通道的反馈输入端，正常值时电压是1.27V；第5引脚是通道2的输入端，正常值时电压是0.71V；第6脚接地GND 为0V；第7和第11引脚是自举输入端，可以提高内部电压正常值在11.3伏左右；第8和第10引脚是第一通道和第二通道的输出端引脚正常值在5.7V左右；第9引脚是电源端，一般可以接12V。各管脚的名称及顺序(从1脚到11脚依次排列)如下图所示。

　TDA2005模块是单电源工作的双声道音频功率放大集成电路，可应用于OTL双声道功放，TDA2005内含过热、过载、输出短路等多种保护电路环节，性能稳定。TDA2005模块所组成的无输出变压器（OTL）电路图如下所示。

TDA2005模块通过简单的外围元件也可以接成BTL桥式功放电路使用。这种电路的接法是将两个互补对称的功率放大电路平衡对接，每辺的输出端各接负载喇叭的一端，喇叭无需接地，这样喇叭可以获得较大的输出功率。我们称这样的电路叫平衡输出式无输出变压器的功率放大器，简称BTL电路。

对于4W功率的喇叭，其功率较小对于音频功放来说有很多是选择余地，比如DTA2006、DTA2004、DTA2003等都是集成音频功放电路，也可以组成BTL电路的输出形式和OTL的输出形式，甚至我们还可以用LM386小功率音频功放集成放大电路。比如下图就是用DTA2006功放芯片组成的BTL音频放大电路。

当该电路的两个输入端u01=u02时，就会在负载喇叭RL上获得两倍于单个的DTA2006输出的功率。

以上就是我对这个问题的回答，欢迎朋友们参与讨论。敬请关注电子及工控技术，欢迎大家点赞。

用一个TDA2005模块直接带一个4瓦的喇叭，怎样接线？有线路图吗？

TDA2005及2004这两种功放块基本相同，是带自举的双声道功放（2009是无自举的），最高工作电压19.6伏，超过该电压，功放就会关闭输出不工作，为了获得最大不失真输出功率，这两款功放不仅设置了自举电路（只虽每通道加一只自举电容就可以了），我们还可以为功放加设稳压装置，使供电达到最高限额的19.5V，（OTL输出，如果是BTL输出，电压设置为18伏，4欧喇叭能得到30瓦功率）。以前我是用一只大功率（电流3A以上的）三极管加一个20伏稳压管和一只510欧电阻组成开（三极管要加散热器），现在有许多开关稳压模块（如LM2569也只是1.5元左右一片）可以用（输出2A以上就可以），配输出15至18伏输出的变压器，电路图上网查下就可以了，大把，在19.5伏电压下，不失真功率能达到10瓦（4欧喇叭）。如果不设稳压，那么只能用交流输出12伏，不失真输出功率不能保证，且只有5至6瓦，不能发挥集成块的最大输出潜能（集成块最大输出电流4.5A）。

用一个TDA2005模块直接带一个4瓦的喇叭，怎样接线？有线路图吗？

推荐给你一张电路图：
