隔离变压器次级出来两端直接导通，为什么不发生短路？

隔离变压器次级出来两端直接导通，为什么不发生短路？

隔离变压器是初级线圈接220V利用电感生磁（在通入交流后，初级线圈绕在硅钢片上产生磁通），使次级线圈上感应了磁场，你见到继电器吸合原理，如果把硅钢片做成〇形或E形，一旦形成负载，磁场便顺着线圈绕组的方向产生电流方向。

通了电的变压器，次级线圈就象电瓶储着电，不使用的时候，磁场内不做功，只要有负载磁立即生成电，就形成电流做功，电流的大小取决于变压器功率的大小。

手机无线充电，就是磁生电。

如果是高磁变压器，因为是开关管高频振荡再输入原线圈，次级产生的高频电压你用万用表量不出的，也不好使用，只有用二极管整流滤波后才可稳压充手机、我亲手实验测量过了。

谢谢你的阅读🙏！

隔离变压器次级出来两端直接导通，为什么不发生短路？

隔离变压器次级出来两端直接导通，为什么不发生短路？

★没有这种说法，无论功率大小的隔离变压器，都不容许将次级线圈两端短路，时间稍微长一点都会给隔离变压器造成内部线圈发热而烧毁的。在回答这种问题时，得了解所谓的短路，包括什么是通路、短路、断路?

正常情况下电路处处连通且电流可以顺畅通过的电路称为通路；它一般是电路的一种正常状态。电路在通路状态下，导线的连接应可靠，刀开关应处于接通的状态，用电器具应正常工作，并可以达到电路设置的预期目的。

在电路中，由于各种原因，电流流通的路径中不再连接有用电器具，而由电源的一端不经过用电器具直接回到电源的另一端，这样的电路称为短路。见下图所示。如果按照上图所示，将二次侧的负载电阻R的A、B两点直接用导线连接，由于导线电阻值非常小，就类似于短路状态。

它是电路的一种严重事故，应采取各种相应的措施加以避免。短路后由于电路的电阻大大降低，因此往往伴随着电路中电流的剧增，甚至使电源和连接导线严重发热，直至烧毁或发生火灾。

用电器具在正常工作时，电路中的电流是由电源的一端经过用电器具，回到电源的另一端，形成了回路。如果由于各种原因而使电路中断，电流不再流通，则称之为断路。断路可以是人为的需要，也可能是各种原因造成的后果。在电路的设置上，对那些因非人为需要而造成的断路，也应采取各种相应的措施加以避免。

★隔离变压器属于小型变压器系列产品中的一种特殊变压器，它分为单相隔离变压器和三相隔离变压器，其功率不等，电压范围根据使用交流输入电源电压高低而定。

隔离变压器分安全隔离变压器和一般隔离变压器两种。

隔离变压器是指输入绕组与输出绕组带电气隔离的变压器，隔离变压器用以避免偶然同时触及带电体，变压器的隔离是隔离原副边绕线圈各自的电流。

★隔离变压器的主要作用是：使一次侧与二次侧的电气通过电流产生磁场，由磁场感应再次感应出交流感应电动势，由此可见它们两者之间是完全绝缘的，也使该回路隔离。隔离变压器可以将二次侧交流输出电压降低在0.3V以下，这样基即便是人体接触其中的二次侧导线也不会对人体造成触电事故。 另外， 利用其铁芯的高频损耗大的特点， 从而抑制高频杂波传入控制回路。 用隔离变压器使二次对地悬浮，只能用在供电范围较小、线路较短的场合。此时，系统的对地电容电流小得不足以对人身造成伤害。 还有一个很重要的作用就是保护人身安全，隔离危险电压。

安全隔离变压器是指为完全特低电压电路提供电源的隔离变压器，它适用于向使用安全特低电压的设备(如玩具、电铃、手持式电动工具及手提灯等)供电的场合。一般隔离变压器是指一次绕组与二次绕组在电气上彼此可靠隔离的变压器，用以避免偶然同时接触带电体(其中包括因绝缘损坏而可能带电的金属结构部件)和地所带来的危险，适用于按照安装规程要求将某一电路的某些部分或某些手持式电动工具(如电动剃须刀、便携式电动工具、剪草机等)与配电线路隔离的场合。一般隔离变压器可以作为手持式电动工具的电源装置，带有接地屏的隔离变压器还可以作为电子设备、测试仪器、无线电通信设备等的隔离电源装置。隔离变压器它广泛用于电子工业或工矿企业、机床和机械设备中一般电路的控制电源、安全照明及指示灯的电源。

隔离变压器次级出来两端直接导通，为什么不发生短路？

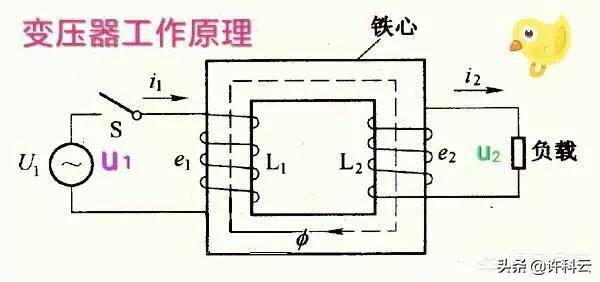

隔离变压器在一些电器修理中经常用到，这种变压器的初级线圈与次级线圈之间是绝缘的，工作时将其初级线圈接于220V交流电路中，初级线圈产生的交变磁场通过变压器的铁芯耦合给次级线圈，这样在次级线圈两端产生的交流电压是经过隔离的，次级线圈任意一端与大地之间皆无电位差，人体接触次级线圈的任意一端也就不会触电了，使用起来较安全。隔离变压器的结构如上图所示。一般初级线圈接220V交流电压，次级线圈接负载。提问者说，隔离变压器次级出来两端直接导通，为何不会短路？其之所以有这样的疑问，是因为对“短路”和“导通”这两个概念没搞明白。

隔离变压器的次级线圈是用铜线绕制的，由于这个线圈的直流电阻很小（一般在几Ω以下），用万用表电阻档测量次级线圈的直流电阻，只能说显示的电阻很小，并不能说是“导通”（导通一般用来描述晶体管的工作状态）。隔离变压器次级输出的短路是指，变压器次级线圈两端不经过外部负载，直接将次级线圈的两个输出端连接在一起。这种情况对于隔离变压器是不允许出现的。像上图所示的隔离变压器，它们的输出电流一般都较大，若其次级输出不经过负载，而是直接将次级两端连接在一起，此时会有很大电流流过变压器的线圈，这将导致线圈发热，严重的话，会使变压器线圈的绝缘漆脱落，甚至烧毁变压器的线圈。

隔离变压器次级出来两端直接导通，为什么不发生短路？

隔离变压器也就是初级和次级的圈数相等的1比1变压器，在修理行业中经常用到，由于某些电子产品是热底板与市电不隔离人体不能接触，为了防止触电事故的发生往往彩用300W的隔离变压器。

隔离变压器的初线圈和次级线圈是相互绝缘的，各自两端是有阻值的，如果用万用表测量是相通的，这个阻值很小也被称为电源的内阻，这个就是您说的次级两端导通为什么不短路的原因，只有电源外阻为零时才能称为短路，次级没有接负载的情况下是电源开路外阻是无穷大的。这时隔离变压器初级流过的是空载电流。隔离变压器次级是绝对不可以接地的如果次级接地就失去了与市电隔离的作用。

1比1的隔离变压器原理图。

隔离变压器次级出来两端直接导通，为什么不发生短路？

因为变压器是感性元件，不但次级是导通的，初级也是导通的。给它加上交流电压因为有感抗的作用他通过的电流是可控的，并且做功产生了磁能，所以不会烧毁，次级线圈就是切割初级产生的磁力线而产生电压的，所以不会产生短路。

如果给变压器通入直流电压，因为电感通直阻交就会发生短路啦，所以感抗是变压器不会短路的主要原因，感抗公式是XL=2πfl，由此看出感抗的大小与通过电感的电流频率和电感量有关。感抗的单位与电阻一样也是欧母。这样你就可以计算变压器的电流及功率啦。

隔离变压器次级出来两端直接导通，为什么不发生短路？

隔离变压器可以将输入电压和输出电压隔离

隔离变压器的初级线圈和次级线圈是一样的，输入和输出电压相等。如果输入交流220V，那么输出也将是220V交流电压。虽然隔离变压器的次级线圈内阻很小，相当于直接导通，但它的两端是开路的，只要所接的负载不短路，它就不会短路了。

根据"电可生磁，磁可生电"的电磁感应原理，在隔离变压器的初级线圈输入交变的220V交流电时，隔离变压器的磁芯就可以产生交变的磁场，在交变磁场的作用下，次级线圈变可以产生感应电动势了。

产生的感应电动势和线圈匝数成正比，e1/e2=N1/N2，假如不计算线圈的内阻，次级产生的电压也是与线圈的匝数成正比的，u1/u2=N1/N2。

由于隔离变压器的初级和次线的线圈匝数是一样的，在不不考虑能量的损耗的情况下，输出的电压等于输入的电压。因为，输入功率和输出功率是一样的，P1=u1 x i1=P2= u2 x i2，如果要获得越大的输出功率，就需要用越大的导线去绕制隔离变压器。

如果将隔离变压器输出的两根电线连在一起，那就是短路了，是会把变压器烧坏的。
